Трубопроводы для гидромолот и гидроножницы (2) — HITACHI EX60

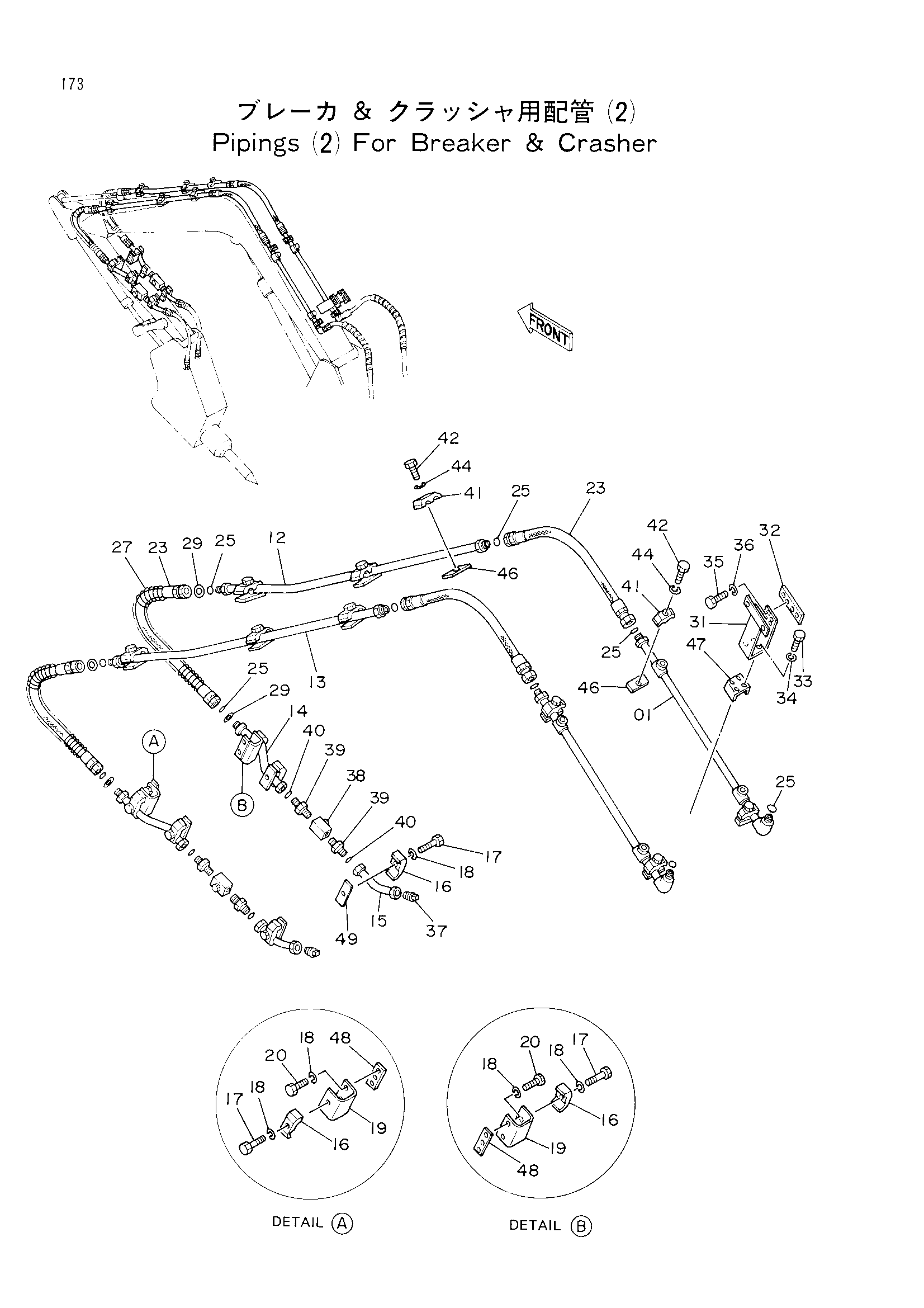

Заводская схема «Трубопроводы для гидромолот и гидроножницы (2)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9729695 | Трубка | 2 |
| 12 | 8041176 | Трубка | 1 |
| 13 | 8041201 | Трубка | 1 |
| 14 | 9729694 | Трубка | 2 |
| 15 | 8041170 | Трубка | 2 |
| 16 | 4190125 | Хомут трубки | 6 |
| 17 | J901250 | Болт | 6 |
| 18 | A590912 | Пружинная шайба | 10 |
| 19 | 4218369 | Кронштейн | 2 |
| 20 | J901235 | Болт | 4 |
| 23 | 4188986 | Шланг | 4 |
| 25 | 4138938 | Уплотнительное кольцо | 10 |
| 27 | 4053608 | Защита шланга | 2 |
| 29 | 4073051 | Шайба | 4 |
| 31 | 8041172 | Кронштейн | 1 |
| 32 | 4209816 | Кронштейн | 1 |
| 33 | J901225 | Болт | 4 |
| 34 | A590912 | Пружинная шайба | 4 |
| 35 | J901020 | Болт | 2 |
| 36 | A590910 | Пружинная шайба | 2 |
| 37 | 94-2024 | Пробка | 2 |
| 38 | 4216176 | Запорный клапан | 2 |
| 39 | 4217134 | Адаптер | 4 |
| 40 | 4187308 | Уплотнительное кольцо | 4 |
| 41 | 4189858 | Хомут трубки | 10 |
| 42 | J901245 | Болт | 10 |
| 44 | A590912 | Пружинная шайба | 10 |
| 46 | 4137298 | Седло винта | 8 |
| 47 | 4201774 | Седло винта | 1 |
| 48 | 4218287 | Седло винта | 2 |
| 49 | 4189579 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
