Пилотный трубопроводы (3) — HITACHI EX60

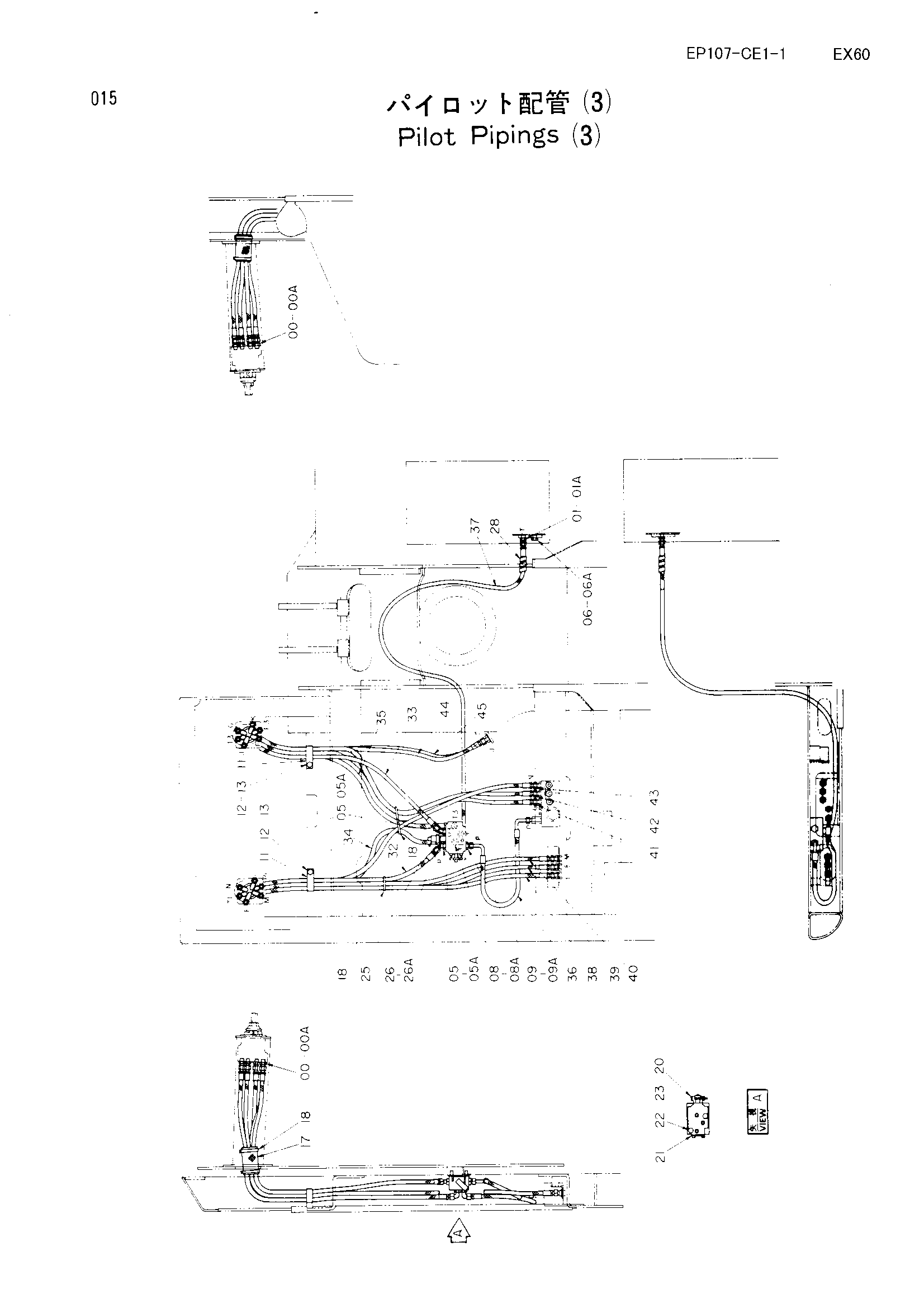

Заводская схема «Пилотный трубопроводы (3)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200467 | Адаптер | 12 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4190244 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4092534 | Пробка | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4154671 | Угловой штуцер | 3 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200469 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4193848 | Зажим | 2 |
| 12 | J901216 | Болт | 2 |
| 13 | A590912 | Пружинная шайба | 2 |
| 17 | 4211102 | Резиновая втулка | 2 |
| 18 | 4121859 | Ленточный зажим | 8 |
| 20 | 4218688 | Ограничитель | 1 |
| 21 | 4179025 | Клапан | 1 |
| 22 | A590910 | Пружинная шайба | 2 |
| 23 | J901075 | Болт | 2 |
| 25 | 4188551 | Датчик давления | 1 |
| 26 | 4226139 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4133527 | Защитный кожух | 4 |
| 32 | 4228737 | Нейлоновый шланг (P1) | 1 |
| 33 | 4228738 | Нейлоновый шланг (P3) | 1 |
| 34 | 4228739 | Нейлоновый шланг (T1) | 1 |
| 35 | 4228740 | Нейлоновый шланг (T3) | 1 |
| 36 | 4228741 | Нейлоновый шланг (P) | 1 |
| 37 | 4228742 | Нейлоновый шланг (T) | 1 |
| 38 | 4228743 | Нейлоновый шланг (левый) | 1 |
| 39 | 4228744 | Нейлоновый шланг (E) | 1 |
| 40 | 4228745 | Нейлоновый шланг (M) | 1 |
| 41 | 4223536 | Нейлоновый шланг (G) | 1 |
| 42 | 4221208 | Нейлоновый шланг (F) | 1 |
| 43 | 4228746 | Нейлоновый шланг (N) | 1 |
| 44 | 4218492 | Нейлоновый шланг (K) | 1 |
| 45 | 4228747 | Нейлоновый шланг (J) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
