Рычаг блокировка — HITACHI EX60

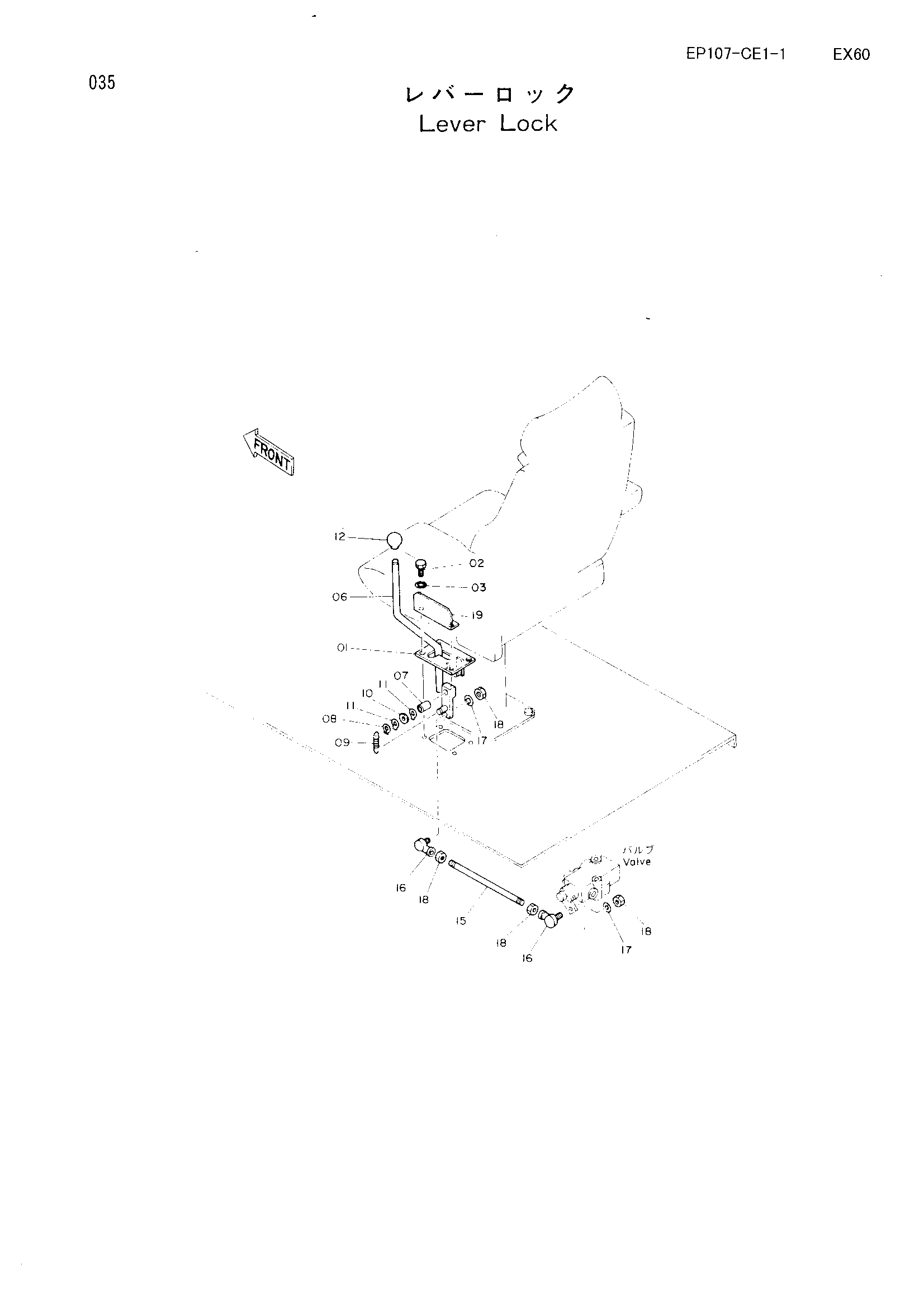

Заводская схема «Рычаг блокировка» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9729549 | Кронштейн | 1 |
| 02 | J901025 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 06 | 8040966 | Рычаг | 1 |
| 07 | 4042162 | Подшипник. плане | 1 |
| 08 | 991337 | Стопорное кольцо | 1 |
| 09 | 4191698 | Пружина | 1 |
| 10 | A590114 | Плоская шайба | 1 |
| 11 | A590414 | Шайба тонгуед | 2 |
| 12 | 4143169 | Рукоятка | 1 |
| 15 | 4216753 | Шток | 1 |
| 16 | 4056018 | Шарнир | 2 |
| 17 | A590908 | Пружинная шайба | 2 |
| 18 | M500807 | Гайка | 4 |
| 19 | 4220977 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
