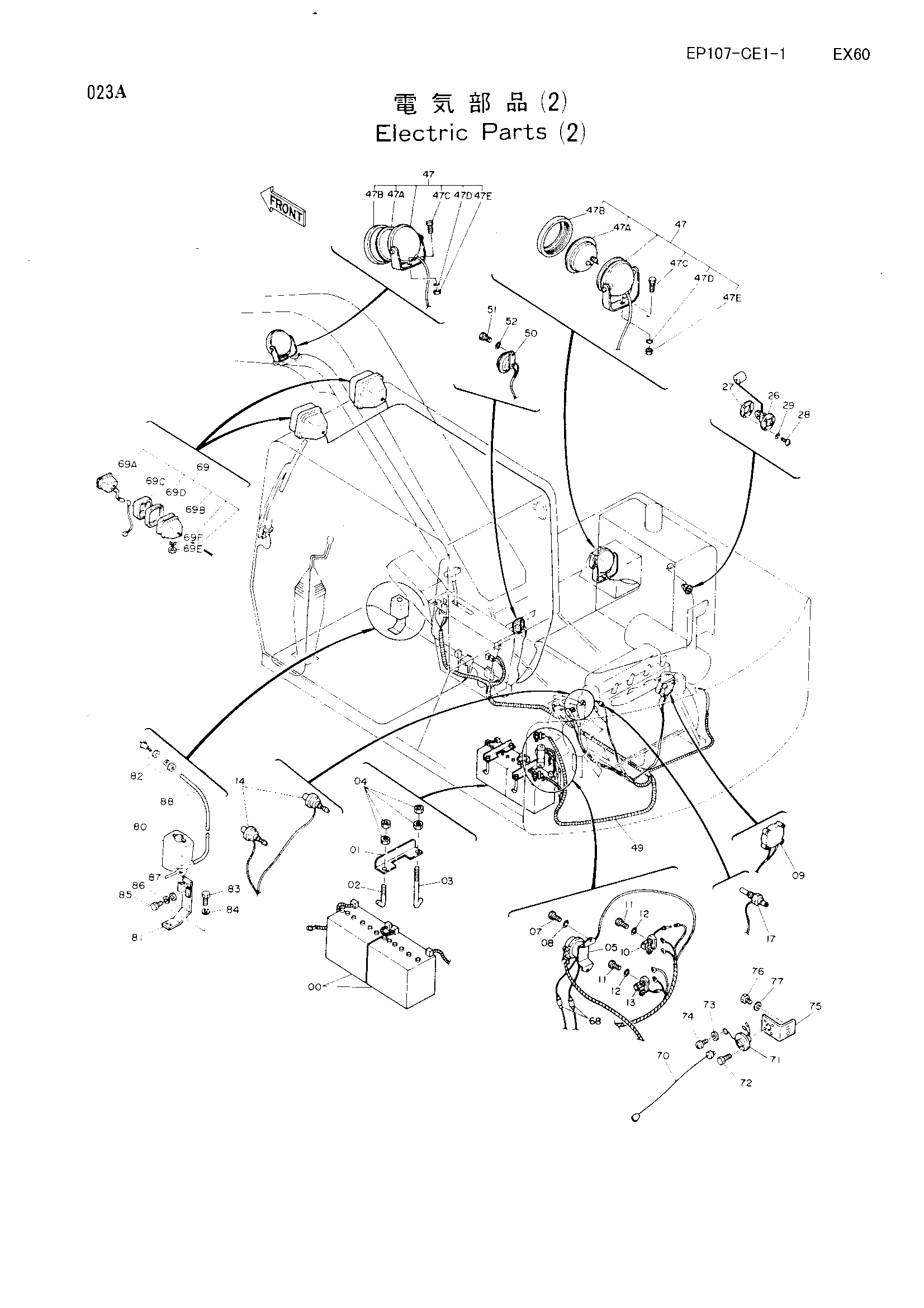

Электрооборудование (2) — HITACHI EX60

Заводская схема «Электрооборудование (2)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4165457	Аккумулятор	2
01	4195578	Кронштейн	2
02	4195579	Болт	2
03	4094364	Болт	2
04	M500807	Гайка	8
05	4204412	Реле аккумулятор	1
07	J900812	Болт	2
08	A590908	Пружинная шайба	2
09	4170820	Отопитель воздушный	1
10	4170821	Реле отопитель	1
11	J900610	Болт	4
12	A590906	Пружинная шайба	4
13	4203679	Реле отопитель	1
14	4170829	Датчик давления	1
17	4187223	Блок	1
26	4129138	Поплавок	1
27	4504289	Манжета	1
28	M430510	Винт	5
29	A590905	Пружинная шайба	5
47	214771	Фонарь в сборе	2
47A	214770	Лампа	1
47B	4053982	Лента	1
47C	J901425	Болт	1
47D	A590914	Пружинная шайба	1
47E	J950014	Гайка	1
49	4198184	Жгут проводов	1
50	4190705	Звуковой сигнал	1
51	J900814	Болт	1
52	A590908	Пружинная шайба	1
68	4214850	Фусибле-линк	2
69	4189254	Фонарь головка в сборе	2
69A	4163596	Фонарь	1
69B	4163597	Держатель	1
69C	4208957	Лента	1
69D	4208958	Лента	1
69E	M501411	Гайка	1
69F	A590914	Пружинная шайба	1
70	4000618	Фонарь	1
71	4115640	Консент	1
72	M470306	Болт	3
73	A590903	Пружинная шайба	1
74	M430308	Винт	1
75	4225140	Кронштейн	1
76	J901016	Болт	2
77	A590910	Пружинная шайба	2
80	4203595	Виндов-васхер	1
81	4203596	Кронштейн	1
82	4107673	Форсунка	1
83	J901030	Болт	2
84	A590910	Пружинная шайба	2
85	J900612	Болт	2
86	A590906	Пружинная шайба	2
87	A590106	Шайба	2
88	4216876	Виниловый шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
