Электрооборудование (1) — HITACHI EX60

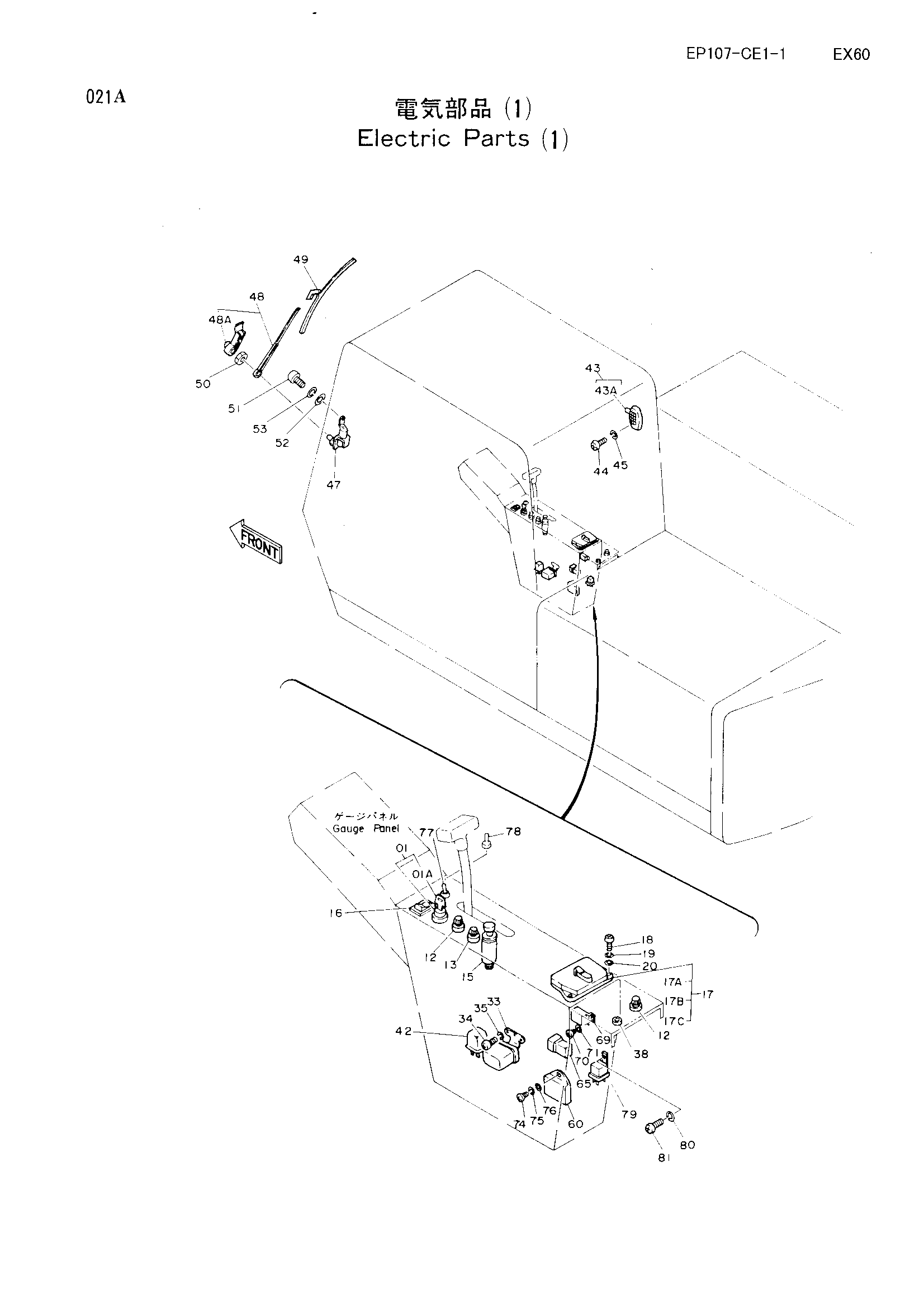

Заводская схема «Электрооборудование (1)» для HITACHI EX60. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4186743	Выключатель запуск(с х-марк шпонка)	1
01	4186745	Выключатель запуск (с шпонка)	1
01A	4187757	Шпонка запуск (но.х800)	1
01A	4187759	Шпонка запуск (но.х800)(1=2 детали)	1
12	4184396	Выключатель (освещение)	2
13	4204250	Выключатель (стеклоочиститель)	1
15	4184395	Лигхтер	1
16	4213141	Выключатель (кханге OF моде)	1
17	4184394	Короб предохранитель	1
17A	4208246	Предохранитель (1A)	3
17B	4195610	Предохранитель (10A)	9
17C	4127781	Предохранитель (15A)	5
18	J850625	Винт	2
19	J251006	Пружинная шайба	2
20	J250006	Плоская шайба	2
33	4505392	Реле	1
34	M430610	Винт	2
35	A590906	Пружинная шайба	2
38	4146754	Резиновая прокладка	1
42	4170822	Реле хоурметер	1
43	4187082	Плафон кабины	1
43A	4187083	Лампа	1
44	M430513	Винт	2
45	A590905	Пружинная шайба	2
47	4188762	Мотор стеклоочистителя	1
47-50	4208955	Стеклоочиститель в сборе	1
48	4188763	Рычаг стеклоочистителя	1
48A	4167472	Крышка	1
49	4151077	Щётка стеклоочистителя	1
50	M500807	Гайка	1
51	M430610	Винт	3
52	A590906	Пружинная шайба	3
53	A590106	Плоская шайба	3
60	4203680	Таймер отопитель	1
65	4192489	Диод	3
69	4205029	Реле	1
70	M430610	Винт	1
71	A590906	Пружинная шайба	1
74	M430613	Винт	1
75	A590906	Пружинная шайба	1
76	A590106	Плоская шайба	1
77	4175809	Выключатель (поворот стояночный)	1
78	4042098	Колпачок	1
79	4170822	Реле	1
80	A590905	Пружинная шайба	1
81	M430513	Винт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
