Топливные трубопроводы — HITACHI EX58MU

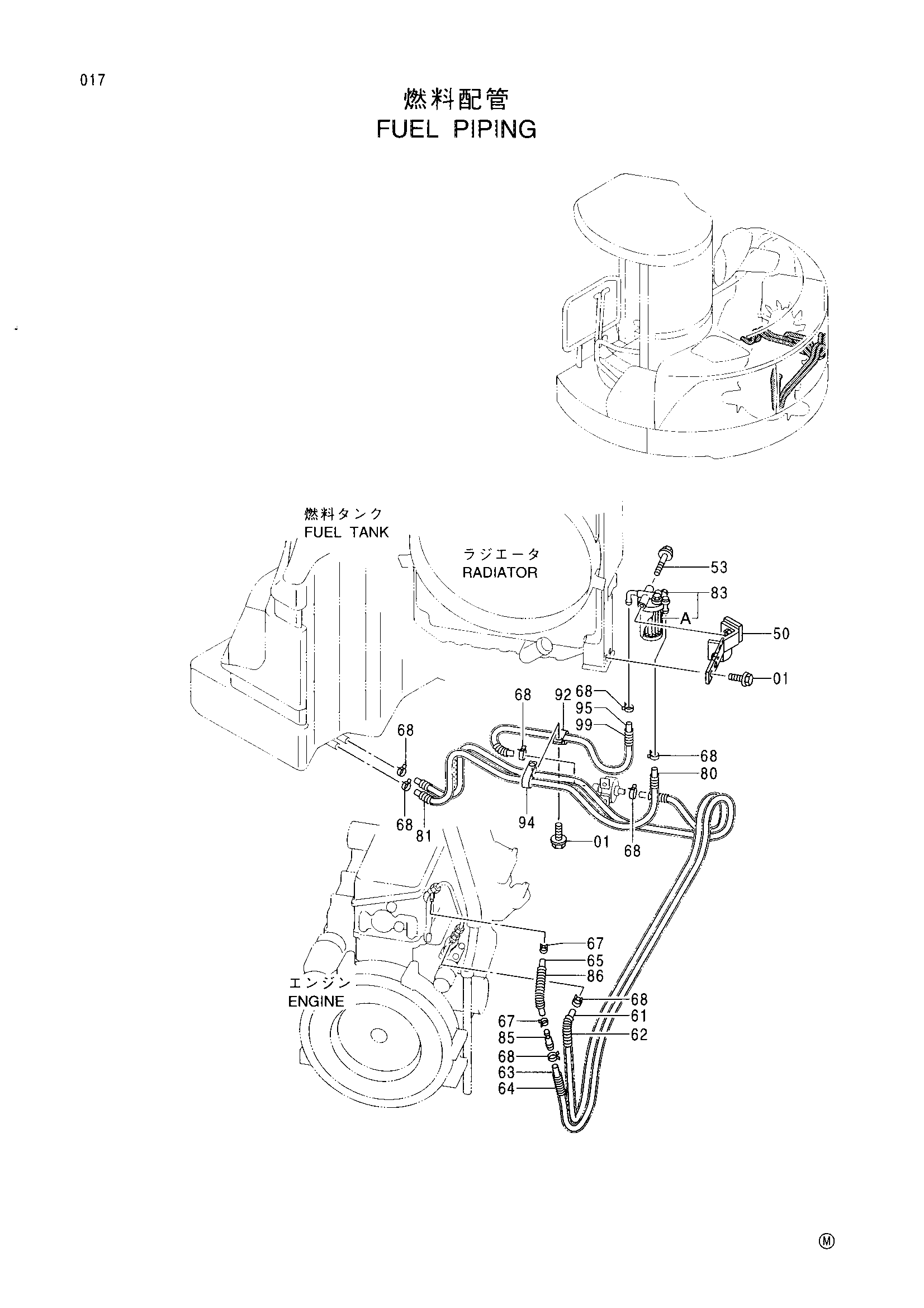

Заводская схема «Топливные трубопроводы» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J090616 | Болт с шайбой | 3 |
| 50 | 8065865 | Кронштейн | 1 |
| 53 | J090870 | Болт с шайбой | 1 |
| 61 | 4372614 | Топливный шланг | 1 |
| 62 | 4372613 | Трубка | 1 |
| 63 | 4330719 | Топливный шланг | 1 |
| 64 | 4330718 | Трубка | 1 |
| 65 | 4375619 замена: 4394141 | Топливный шланг | 1 |
| 65 | 4394141 | Топливный шланг | 1 |
| 67 | 4280436 замена: 4351486 | Кланп шланг | 2 |
| 67 | 4351486 | Кланп шланг | 2 |
| 68 | 4339258 | Хомут шланга | 8 |
| 80 | 4365866 | Топливный шланг | 1 |
| 81 | 4264670 | Трубка | 1 |
| 83 | 4374591 | Топливный фильтр | 1 |
| 83A | 4376643 | Фильтрующий элемент | 1 |
| 85 | 4357998 | Соединение | 1 |
| 85 | 4358680 замена: 4357998 | Соединение | 1 |
| 86 | 4371763 замена: 4394142 | Трубка | 1 |
| 86 | 4394142 | Трубка | 1 |
| 92 | 4000860 | Зажим трубка | 1 |
| 94 | 4000868 | Зажим трубка | 1 |
| 95 | 4346559 | Топливный шланг | 1 |
| 99 | 4346824 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
