Гидроцилиндр рукояти — HITACHI EX58MU

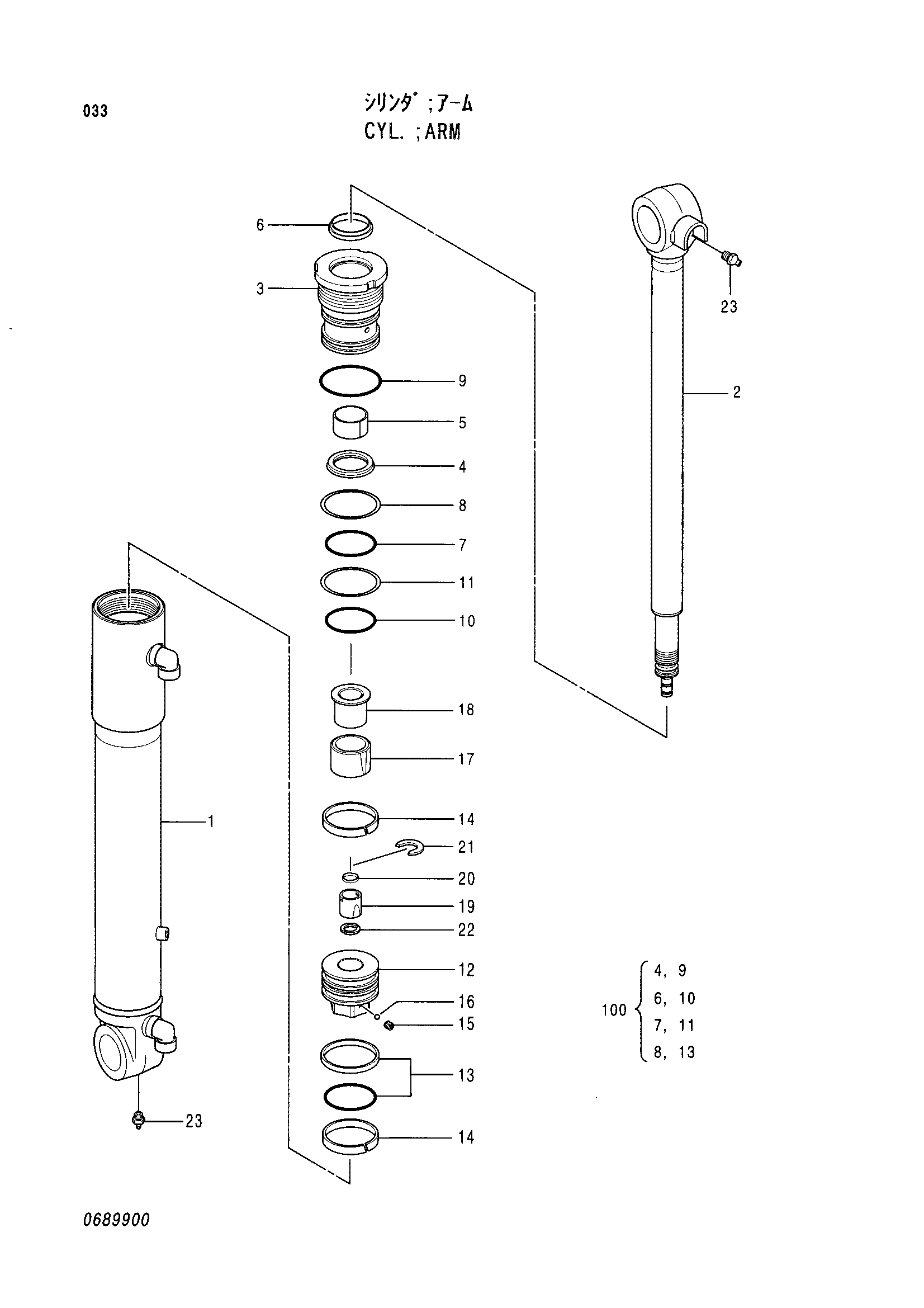

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4353301 | Кйл.арм | 1 | |
| 1 | 4376961 | Труба гидроцилиндра | 1 |
| 2 | 4376960 | Шток поршня | 1 |
| 3 | 0630101 | Головка гидроцилиндра | 1 |
| 4 | 4070039 | U-образная манжета | 1 |
| 5 | 0689901 | Втулка | 1 |
| 6 | 0453517 | Грязесъёмное кольцо | 1 |
| 7 | A811085 | Уплотнительное кольцо | 1 |
| 8 | 0653701 | Опорное кольцо | 1 |
| 9 | A810090 | Уплотнительное кольцо | 1 |
| 10 | 4071222 | Уплотнительное кольцо | 1 |
| 11 | 4269766 | Опорное кольцо | 1 |
| 12 | 0689902 | Поршень | 1 |
| 13 | 0243803 | Уплотнительное кольцо | 1 |
| 14 | 0432804 | Направляющее кольцо | 2 |
| 15 | 0326308 | Установочный винт | 1 |
| 16 | 0370110 | Стальной шарик | 1 |
| 17 | 0689903 | Амортизирующий подшипник | 1 |
| 18 | 0689904 | Проставка | 1 |
| 19 | 0444708 | Амортизирующий подшипник | 1 |
| 20 | 0396209 | Уплотнение амортизатор | 1 |
| 21 | 0396210 | Стопорное кольцо | 1 |
| 22 | 0396211 | Ограничитель | 2 |
| 23 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4376962 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
