.Гидрораспределитель (1/5) — HITACHI EX58MU

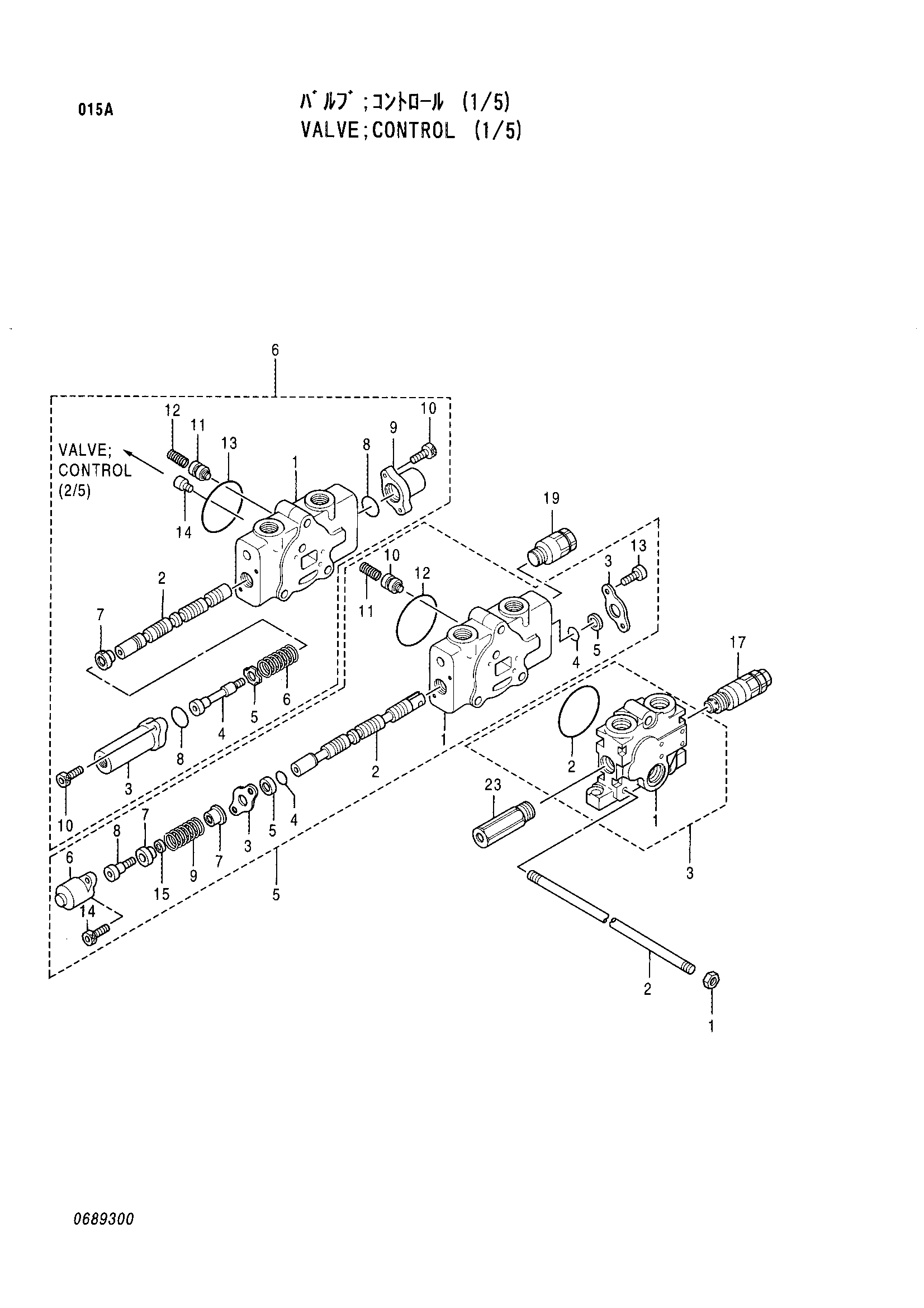

Заводская схема «.Гидрораспределитель (1/5)» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4354452 | Гидрораспределитель (1/5) | 1 | |
| 1 | 0168205 | Гайка | 3 |
| 2 | 0689301 | Шток TIE | 3 |
| 3 | 0689302 | Инлет-сектион в сборе | 1 |
| 3.1 | 0689303 | Корпус | 1 |
| 3.2 | A810065 | Уплотнительное кольцо | 1 |
| 5 | 0689304 | Споол-сектион в сборе | 1 |
| 5.3 | 0103007 | Пластина | 2 |
| 5.4 | 0187503 | Уплотнительное кольцо | 2 |
| 5.5 | 4038963 | Стеклоочиститель | 2 |
| 5.6 | 0103008 | Колпачок | 1 |
| 5.7 | 0103009 | Сиденье | 2 |
| 5.8 | 0103010 | Винт | 1 |
| 5.9 | 0630905 | Пружина | 1 |
| 5.10 | 0689305 | Тарельчатый клапан | 1 |
| 5.11 | 0103013 | Пружина | 1 |
| 5.12 | A810065 | Уплотнительное кольцо | 1 |
| 5.13 | 0125112 | Винт | 2 |
| 5.14 | 0630907 | Болт с внутренним шестигранником | 2 |
| 5.15 | 0630908 | Шайба | 1 |
| 6 | 0689306 | Споол-сектион в сборе | 1 |
| 6.3 | 0689307 | Колпачок | 1 |
| 6.4 | 0630911 | Концевой золотник | 1 |
| 6.5 | 0332904 | Седло пружины | 1 |
| 6.6 | 0689308 | Пружина | 1 |
| 6.7 | 0630913 | Седло пружины | 1 |
| 6.8 | 0630914 | Уплотнительное кольцо | 2 |
| 6.9 | 0630915 | Колпачок | 1 |
| 6.10 | 0630907 | Болт с внутренним шестигранником | 4 |
| 6.11 | 0103012 | Тарельчатый клапан | 1 |
| 6.12 | 0103013 | Пружина | 1 |
| 6.13 | A810065 | Уплотнительное кольцо | 1 |
| 6.14 | 0631002 | Тарельчатый клапан | 1 |
| 17 | 4345965 | Предохранительный клапан | 1 |
| 19 | 4345967 | Клапан | 1 |
| 23 | 0689309 | Обратный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
