Поршневой насос — HITACHI EX58MU

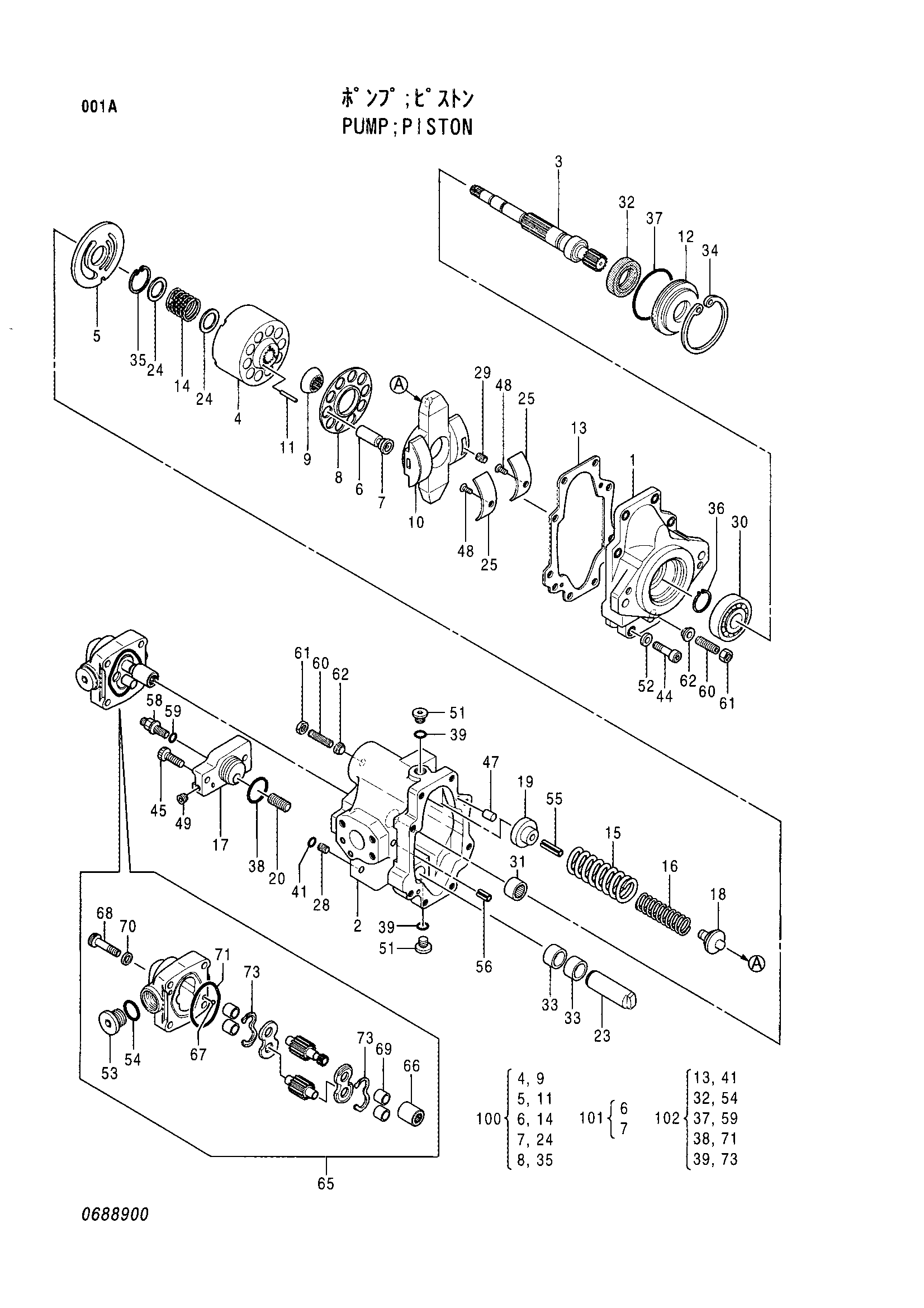

Заводская схема «Поршневой насос» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4353293	Поршневой насос	1
1	0665301	Корпус	1
2	0665201	Корпус	1
3	0630602	Вал	1
8	0630603	Держатель	1
9	0630604	Держатель	1
10	0665302	Пластина	1
11	0429810	Неедле	3
12	0630606	Держатель	1
13	0630607	Манжета	1
14	0630608	Пружина	1
15	0648101	Пружина	1
16	0688901	Пружина	1
17	0630502	Втулка	1
18	0630611	Держатель	1
19	0630612	Направляющая пружины	1
20	0630503	Шток	1
23	0630613	Поршень	1
24	0630614	Фиксатор	2
25	0665304	Втулка	2
28	0630504	Кхоке	1
29	0630504	Кхоке	1
30	0429817	Шариковый подшипник	1
31	0429818	Игольчатый подшипник	1
32	0630618	Масляное уплотнение	1
33	0630619	Подшипник	2
34	988850	Стопорное кольцо	1
35	991342	Стопорное кольцо	1
36	942517	Стопорное кольцо	1
37	A811075	Уплотнительное кольцо	1
38	A811035	Уплотнительное кольцо	1
39	957366	Уплотнительное кольцо	2
41	4506408	Уплотнительное кольцо	2
44	0630620	Болт с внутренним шестигранником	8
45	M341032	Болт с внутренним шестигранником	2
47	0630621	Палец	2
48	0429825	Винт	2
49	0429712	Пробка	4
51	0630505	Пробка	2
52	A590910	Пружинная шайба	8
53	0630506	Пробка	1
54	4506418	Уплотнительное кольцо	1
55	0630622	Пружинный штифт	1
56	0429826	Пружинный штифт	1
58	0630507	Болт	1
59	4506408	Уплотнительное кольцо	1
60	0630508	Винт	2
61	0630509	Гайка	2
62	0630510	Уплотнительная шайба	2
66	0630511	Соединение	1
67	0630512	Стальной шарик	2
68	0637701	Болт с внутренним шестигранником	4
69	0630513	Подшипник	2
71	0630514	Уплотнительное кольцо	1
73	0637704	Прокладка	2
100	4345903	Комплект гидроцилиндр.	1
101	4345904	Поршень	1
102	0665202	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
