Основные гидролинии (1) — HITACHI EX58MU

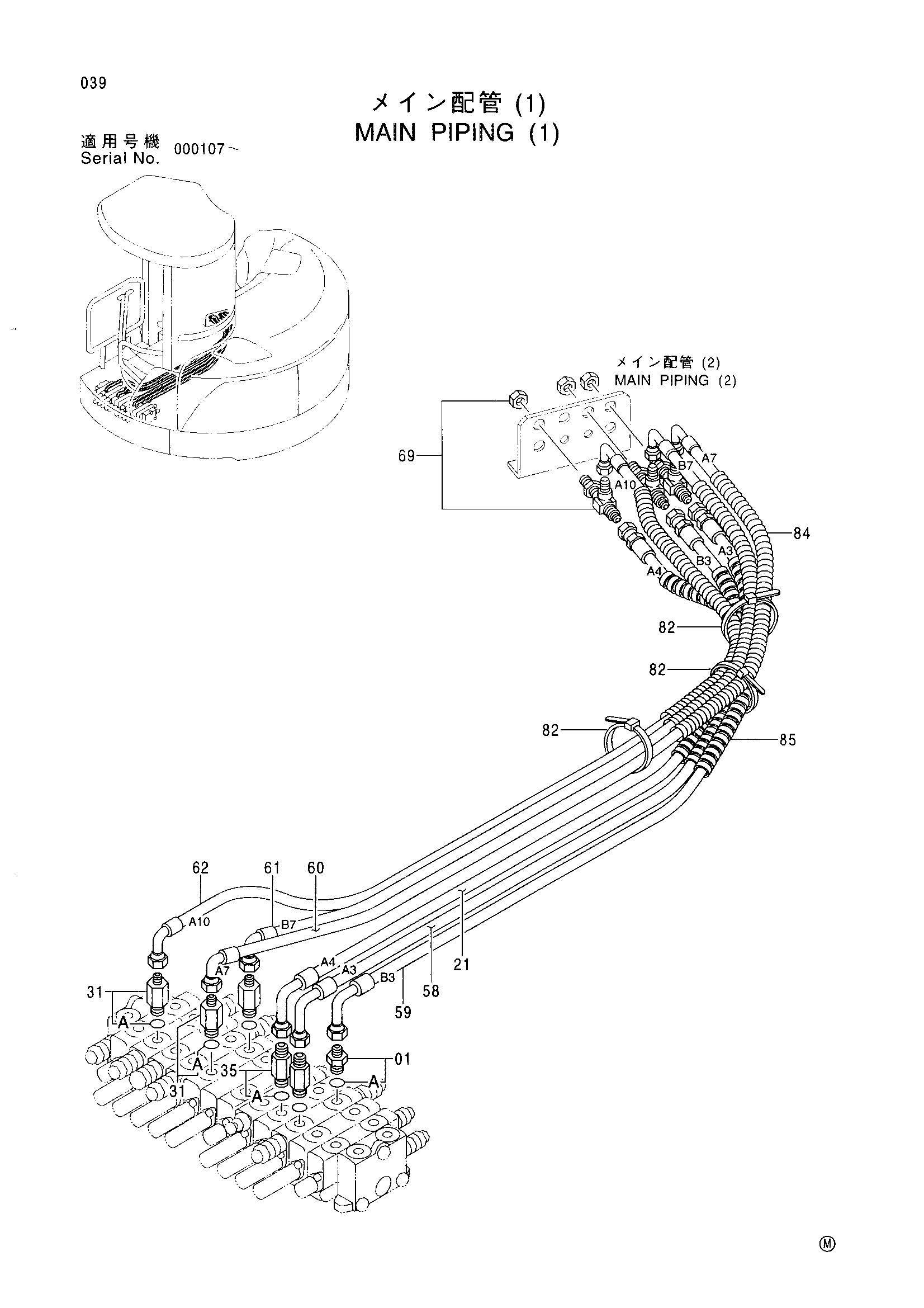

Заводская схема «Основные гидролинии (1)» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210361 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4373017 | Шланг (A4) | 1 |
| 31 | 4276967 | Адаптер | 3 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4276940 | Адаптер | 2 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 58 | 4373402 | Шланг (A3) | 1 |
| 59 | 4373403 | Шланг (B3) | 1 |
| 60 | 4373404 | Шланг (A7) | 1 |
| 61 | 4373405 | Шланг (B7) | 1 |
| 62 | 4373406 | Шланг (A10) | 1 |
| 69 | 4341304 | Тройник | 1 |
| 82 | 4121859 | Ленточный зажим | 3 |
| 84 | 4340976 | Трубка | 3 |
| 85 | 4377992 | Трубка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
