Кондиционер (1-2) — HITACHI EX58MU

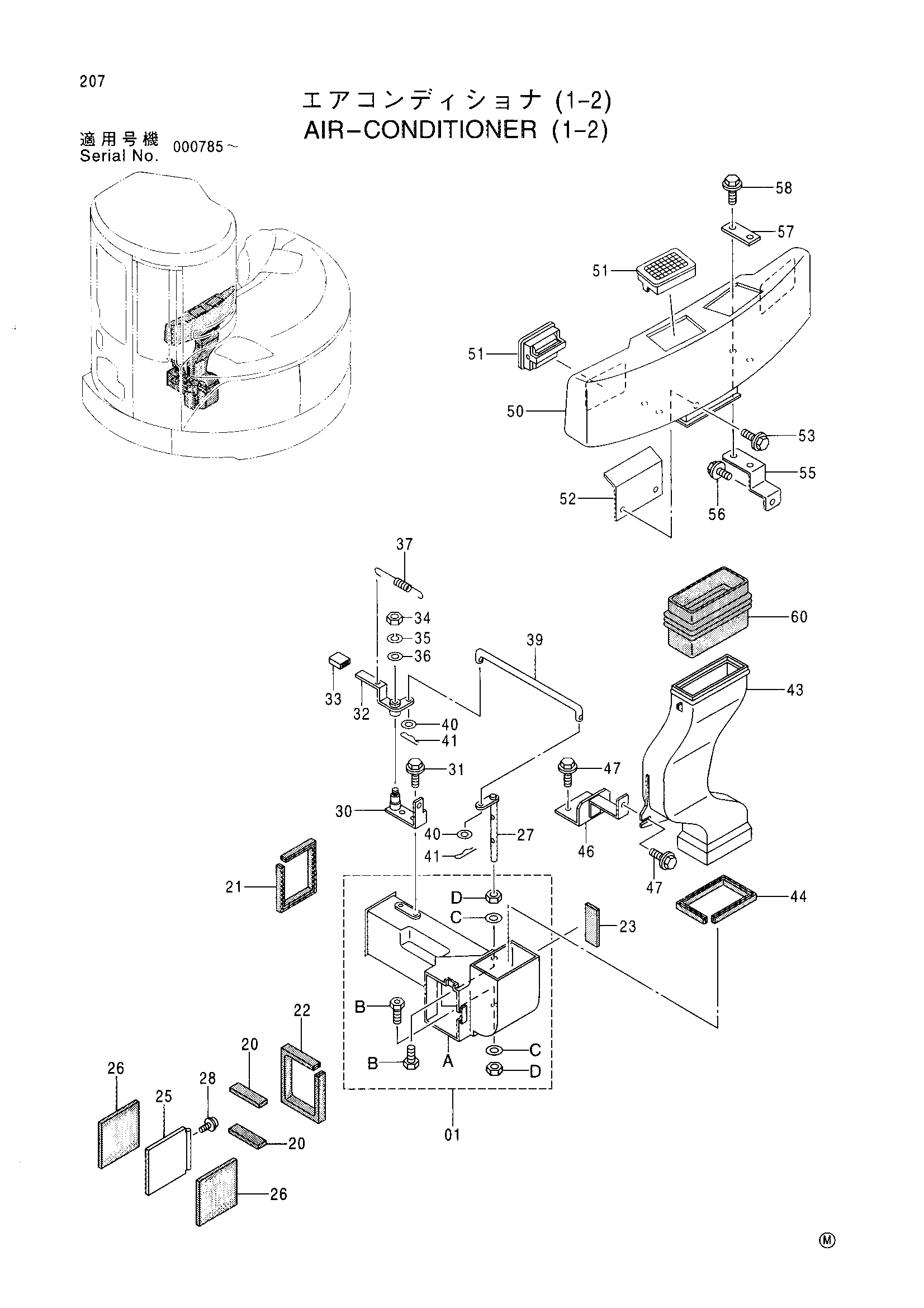

Заводская схема «Кондиционер (1-2)» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6014904 | Воздуховод | 1 |
| 01A | 4372648 | Воздуховод | 1 |
| 01B | 4372649 | Болт | 2 |
| 01C | 4372650 | Шайба | 2 |
| 01D | 4372651 | Гайка | 2 |
| 20 | 4343758 | Амортизатор | 2 |
| 21 | 4343760 | Амортизатор | 1 |
| 22 | 4343894 | Амортизатор | 1 |
| 23 | 4343940 | Амортизатор | 1 |
| 25 | 8061964 | Дверь | 1 |
| 26 | 4343757 | Амортизатор | 2 |
| 27 | 9743799 | Тяга | 1 |
| 28 | J460308 | Винт с шайбой | 2 |
| 30 | 8061445 | Кронштейн | 1 |
| 31 | J090614 | Болт с шайбой | 2 |
| 32 | 8061446 | Рычаг | 1 |
| 33 | 4360732 | Колпачок | 1 |
| 34 | J231106 | Гайка | 1 |
| 35 | J252106 | Пружинная шайба | 1 |
| 36 | J253106 | Плоская шайба | 1 |
| 37 | 4343756 | Пружина | 1 |
| 39 | 4343755 | Шток | 1 |
| 40 | J253105 | Плоская шайба | 2 |
| 41 | 4365839 | Стопорный палец | 2 |
| 43 | 2040743 | Воздуховод | 1 |
| 44 | 4343893 | Амортизатор | 1 |
| 46 | 8067996 | Ограничитель | 1 |
| 47 | J090825 | Болт с шайбой | 3 |
| 50 | 1023892 | Воздуховод | 1 |
| 51 | 4377777 | Решётка | 4 |
| 52 | 9747962 | Пластина | 1 |
| 53 | J090616 | Болт с шайбой | 2 |
| 55 | 9747961 | Кронштейн | 2 |
| 56 | J090820 | Болт с шайбой | 2 |
| 57 | 4377794 | Пластина | 2 |
| 58 | J090825 | Болт с шайбой | 4 |
| 60 | 3078173 | Шланг радиатора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
