Облицовка (1-1) — HITACHI EX58MU

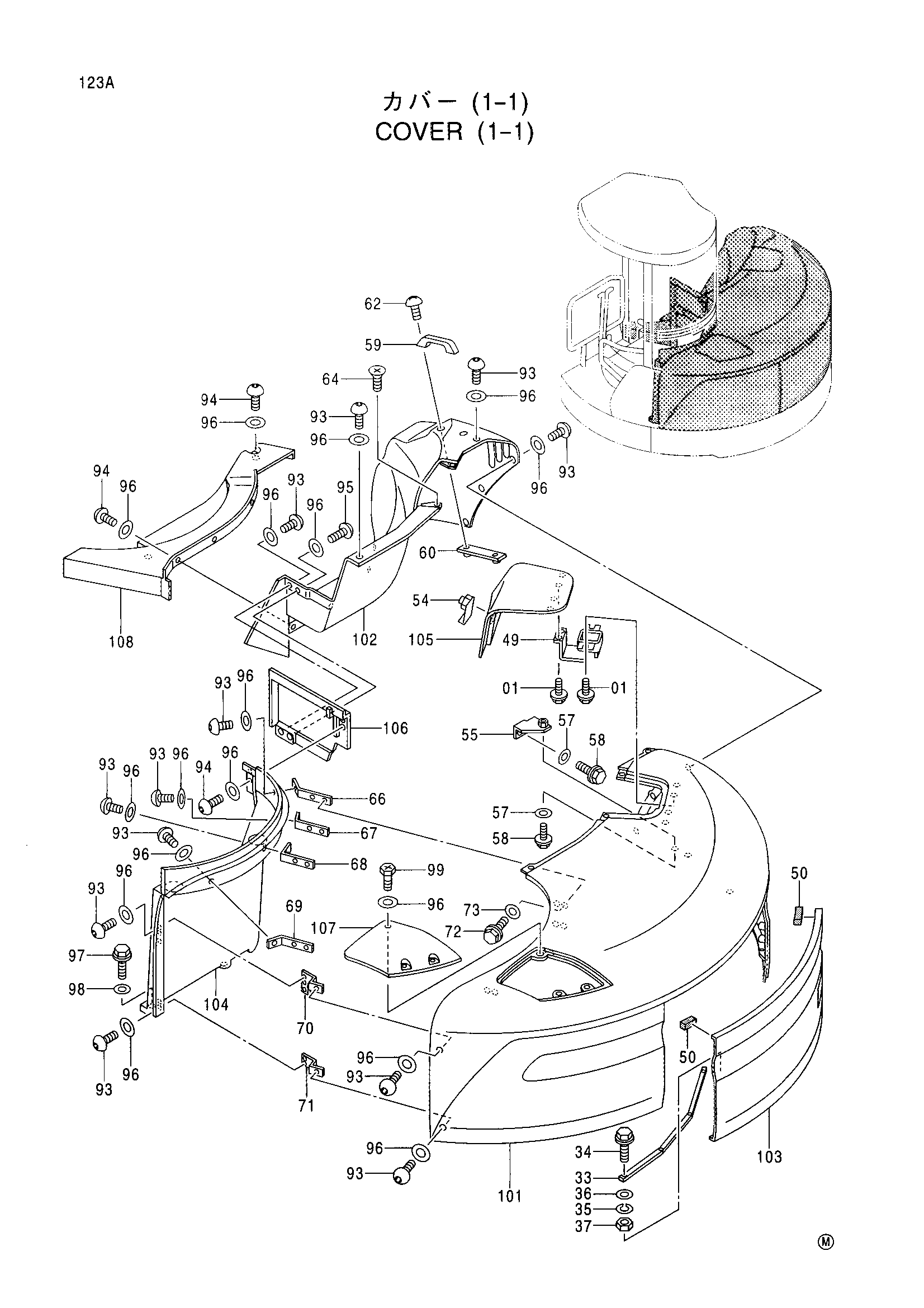

Заводская схема «Облицовка (1-1)» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J090612 | Болт с шайбой | 8 |
| 33 | 3074118 | Пластина | 1 |
| 34 | J090620 | Болт с шайбой | 4 |
| 35 | J252106 | Пружинная шайба | 4 |
| 36 | J253106 | Плоская шайба | 4 |
| 37 | J231106 | Гайка | 4 |
| 49 | 4359349 | Петля | 2 |
| 50 | 4369680 | Резиновая прокладка | 2 |
| 54 | 4366055 | Замок | 1 |
| 55 | 9745605 | Кронштейн | 1 |
| 57 | J254008 | Шайба | 2 |
| 58 | J080822 | Болт с шайбой | 2 |
| 59 | 4359441 | Рукоятка | 1 |
| 60 | 9745624 | Седло винта | 1 |
| 62 | J691525 | Винт | 2 |
| 64 | J693620 | Винт | 2 |
| 66 | 4373629 | Кронштейн | 1 |
| 67 | 4373630 | Кронштейн | 1 |
| 68 | 4373631 | Кронштейн | 1 |
| 69 | 4373632 | Кронштейн | 1 |
| 70 | 4373633 | Кронштейн | 1 |
| 71 | 4373634 | Кронштейн | 1 |
| 72 | J080620 | Болт с шайбой | 8 |
| 73 | J254006 | Шайба | 8 |
| 93 | 4373779 | Винт | 16 |
| 94 | 4373779 | Винт | 8 |
| 95 | 4374010 | Винт | 1 |
| 96 | J254006 | Шайба | 28 |
| 97 | J080825 | Болт с шайбой | 2 |
| 98 | J254008 | Шайба | 2 |
| 99 | 4373779 | Винт | 3 |
| 99 | 4382036 | Винт | 3 |
| 101-8 | 4376820 | Крышка в сборе (такси) | 1 |
| 101-8 | 4376821 | Крышка в сборе (акуа блуе) | 1 |
| 101 | 4376537 | Крышка (такси) | 1 |
| 101 | 4376545 | Крышка (акуа блуе) | 1 |
| 102 | 4376538 | Крышка (такси) | 1 |
| 102 | 4376546 | Крышка (акуа блуе) | 1 |
| 103 | 4376539 замена: 3074118 | Крышка | 1 |
| 103 | 4376539 замена: 4382903 | Крышка | 1 |
| 103 | 4376539 замена: J090620 | Крышка | 1 |
| 103 | 4376539 замена: J231106 | Крышка | 1 |
| 103 | 4376539 замена: J252106 | Крышка | 1 |
| 103 | 4376539 замена: J253106 | Крышка | 1 |
| 103 | 4382903 | Крышка | 1 |
| 104 | 4376540 | Крышка | 1 |
| 105 | 4376541 | Крышка (такси) | 1 |
| 105 | 4376549 | Крышка (акуа блуе) | 1 |
| 106 | 4376543 | Крышка | 1 |
| 107 | 4376542 | Крышка (такси) | 1 |
| 107 | 4376550 | Крышка (акуа блуе) | 1 |
| 108 | 4376544 | Крышка (такси) | 1 |
| 108 | 4376552 | Крышка (акуа блуе) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
