Трубопроводы масляного радиатора (2) — HITACHI EX58MU

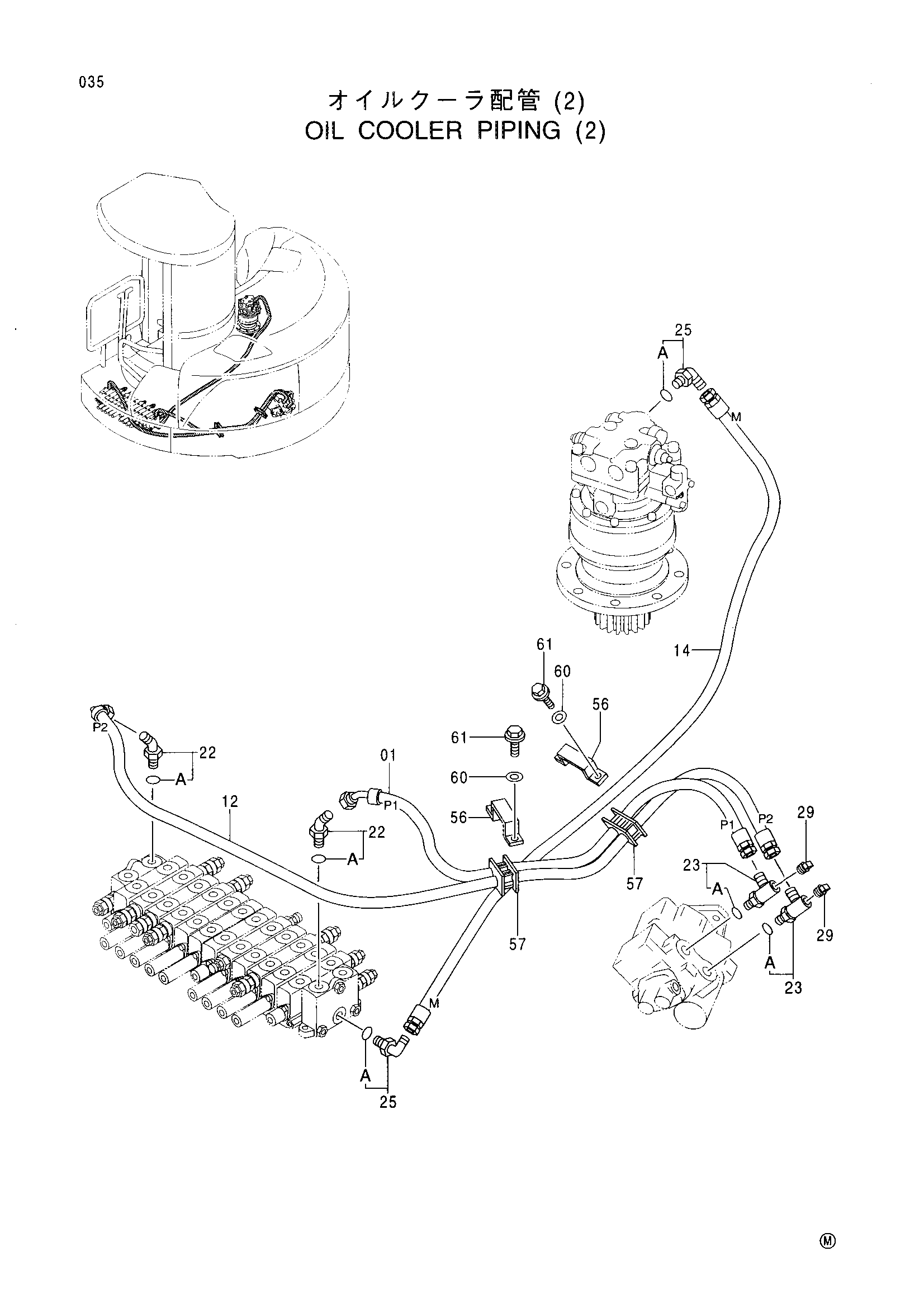

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4373023 | Шланг (P1) | 1 |
| 12 | 4373024 | Шланг (P2) | 1 |
| 14 | 4373029 | Шланг (M) | 1 |
| 22 | 4200326 | Угловой штуцер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4278671 | Тройник | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4154672 | Угловой штуцер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 94-2022 | Пробка | 2 |
| 56 | 4366155 | Хомут | 2 |
| 57 | 4366177 | Резиновая прокладка | 2 |
| 60 | J253108 | Плоская шайба | 4 |
| 61 | J080820 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
