Кондиционер (1-1) — HITACHI EX58MU

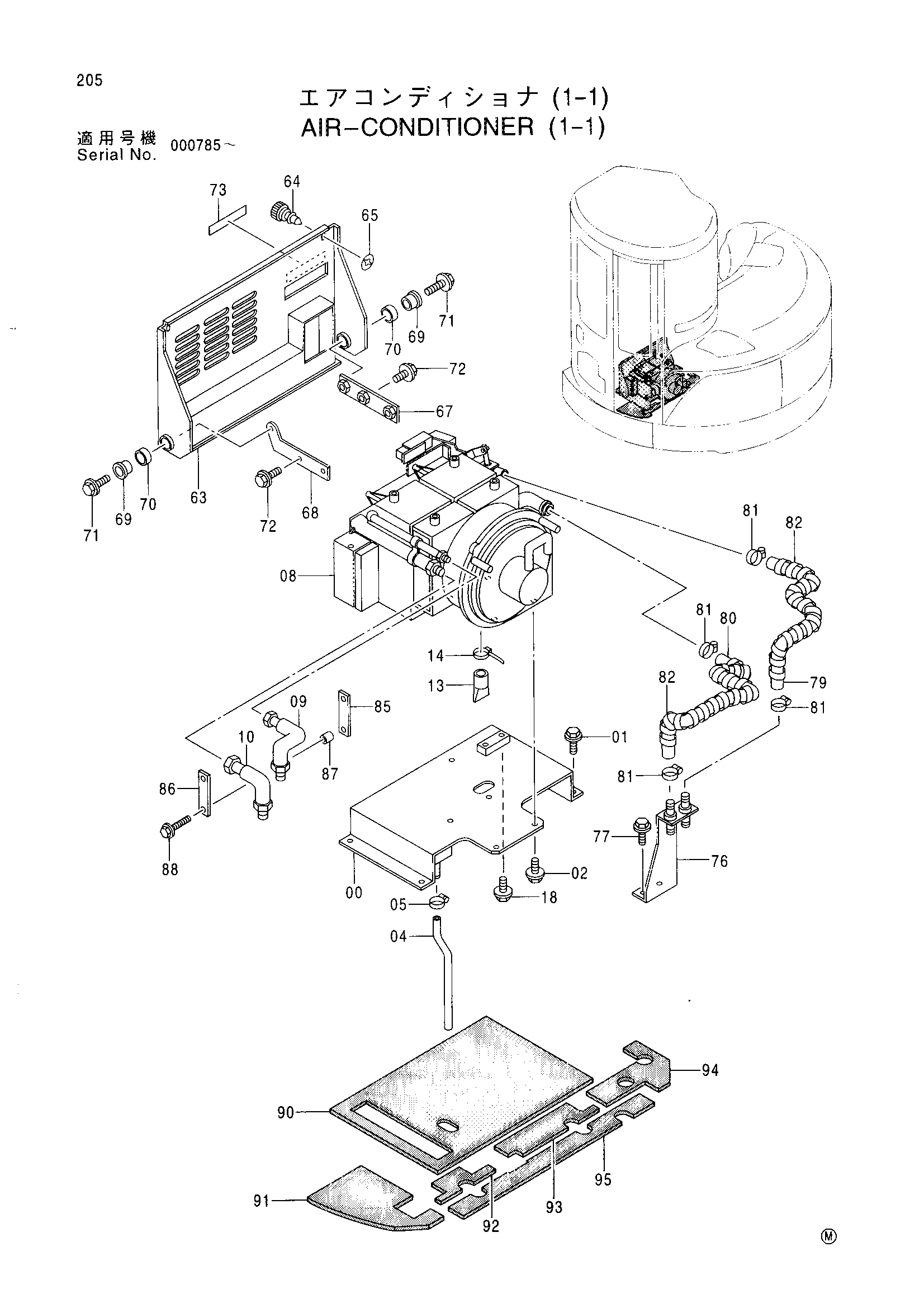

Заводская схема «Кондиционер (1-1)» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7032681 | Кронштейн | 1 |
| 01 | J090820 | Болт с шайбой | 4 |
| 02 | J090825 | Болт с шайбой | 5 |
| 04 | 4377781 | Виниловый шланг | 1 |
| 05 | 4514700 | Зажим шланг | 1 |
| 08 | 4344693 | Кондиционер | 1 |
| 09 | 4377774 | Трубка | 1 |
| 10 | 4377773 | Трубка | 1 |
| 13 | 4375259 | Шланг | 1 |
| 14 | 4291656 | Ленточный зажим | 1 |
| 18 | J090625 | Болт с шайбой | 2 |
| 63 | 7032682 | Крышка | 1 |
| 64 | 4372751 | Винт | 2 |
| 65 | 4379622 | Гайка | 2 |
| 67 | 9747798 | Кронштейн | 1 |
| 68 | 9747752 | Кронштейн | 1 |
| 69 | 4377782 | Втулка | 2 |
| 70 | 4377783 | Втулка | 2 |
| 71 | J080835 | Болт с шайбой | 2 |
| 72 | J090825 | Болт с шайбой | 4 |
| 73 | 4361715 | Информационная табличка | 1 |
| 76 | 9747753 | Кронштейн | 1 |
| 77 | J090825 | Болт с шайбой | 2 |
| 79 | 3078167 | Водяной шланг | 1 |
| 80 | 3078168 | Водяной шланг | 1 |
| 81 | 4514699 | Хомут шланга | 4 |
| 82 | 4377775 | Трубка | 2 |
| 85 | 9747967 | Пластина | 1 |
| 86 | 4382934 | Пластина | 1 |
| 87 | 4382935 | Проставка | 2 |
| 88 | J090640 | Болт с шайбой | 2 |
| 90 | 4383038 | Резиновая прокладка | 1 |
| 91 | 4383033 | Резиновая прокладка | 1 |
| 92 | 4383034 | Резиновая прокладка | 1 |
| 93 | 4383035 | Резиновая прокладка | 1 |
| 94 | 4383036 | Резиновая прокладка | 1 |
| 95 | 4383037 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
