Автоматический стрела остановка система — HITACHI EX58MU

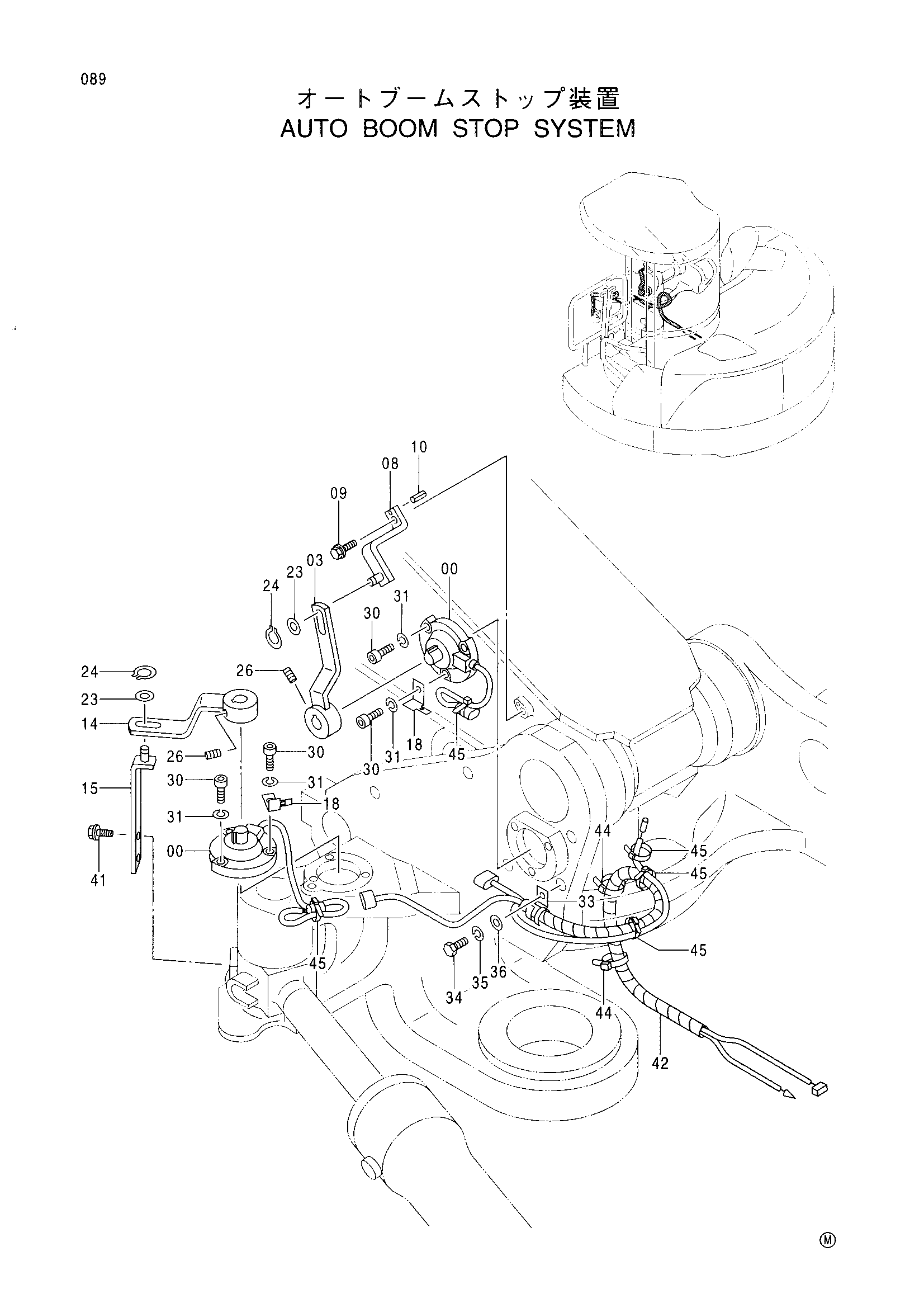

Заводская схема «Автоматический стрела остановка система» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4355145 | Датчик угла | 2 |
| 03 | 8063648 | Рычаг | 1 |
| 08 | 9745317 | Рычаг | 1 |
| 09 | J080816 | Болт с шайбой | 1 |
| 10 | 4116300 | Пружинный штифт | 1 |
| 14 | 8063649 | Рычаг | 1 |
| 15 | 9745318 | Рычаг | 1 |
| 18 | 4257159 | Кронштейн | 2 |
| 23 | J253110 | Плоская шайба | 2 |
| 24 | 991334 | Стопорное кольцо | 2 |
| 26 | M040612 | Установочный винт | 2 |
| 30 | J770820 | Болт с внутренним шестигранником | 6 |
| 31 | J252108 | Пружинная шайба | 6 |
| 33 | 4367032 | Зажим провод | 1 |
| 34 | J960814 | Болт | 1 |
| 35 | J252108 | Пружинная шайба | 1 |
| 36 | J253108 | Плоская шайба | 1 |
| 41 | J080816 | Болт с шайбой | 2 |
| 42 | 4364509 | Жгут проводов | 1 |
| 42 | 4381127 | Жгут проводов | 1 |
| 44 | 4055312 | Ленточный зажим | 2 |
| 45 | 4291656 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
