Масляный радиатор трубопроводы (1) — HITACHI EX58MU

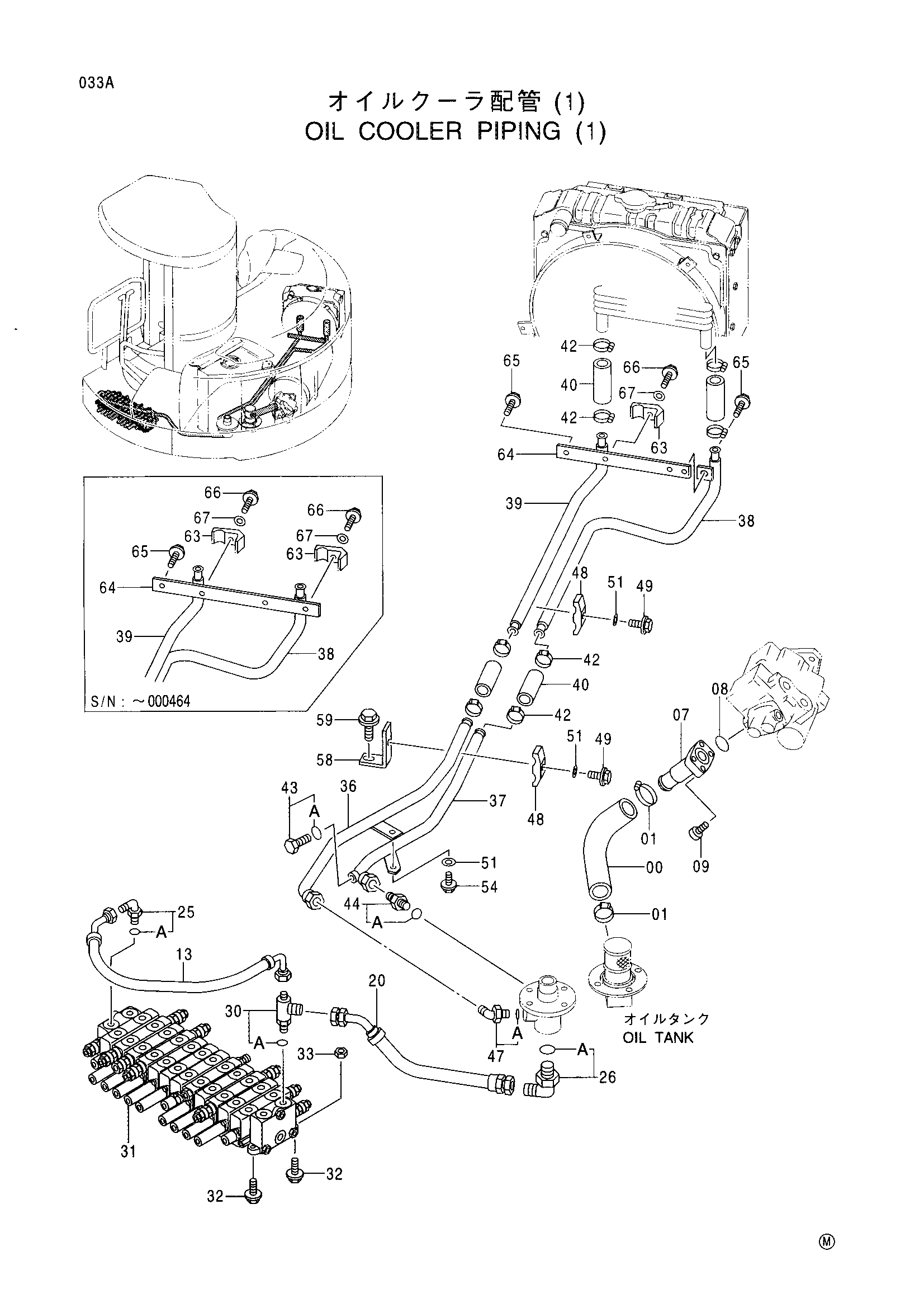

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4355187 | Резиновый шланг | 1 |
| 01 | 4505385 | Хомут шланга | 2 |
| 07 | 7030484 | Всасывающая трубка | 1 |
| 08 | A810040 | Уплотнительное кольцо | 1 |
| 09 | J771035 | Болт с внутренним шестигранником | 4 |
| 13 | 4373028 | Шланг | 1 |
| 20 | 4365147 | Шланг | 1 |
| 25 | 4154672 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4250039 | Угловой штуцер | 1 |
| 26A | 970860 | Уплотнительное кольцо | 1 |
| 30 | 4372909 | Тройник | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4354452 | Гидрораспределитель | 1 |
| 32 | J051035 | Болт с шайбой | 4 |
| 33 | J231210 | Гайка | 2 |
| 36 | 8065352 | Трубка | 1 |
| 37 | 8065353 | Трубка | 1 |
| 38 | 3076753 | Трубка | 1 |
| 38 | 8067967 | Трубка | 1 |
| 39 | 3076754 | Трубка | 1 |
| 40 | 4120247 | Резиновый шланг | 4 |
| 42 | 4505243 | Хомут шланга | 8 |
| 43 | 4174541 | Пробка | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 4042034 | Адаптер | 1 |
| 44A | 4506429 | Уплотнительное кольцо | 1 |
| 47 | 4102104 | Угловой штуцер | 1 |
| 47A | 4506429 | Уплотнительное кольцо | 1 |
| 48 | 4053596 | Хомут трубки | 2 |
| 49 | J041065 | Болт с шайбой | 2 |
| 51 | J254010 | Шайба | 3 |
| 54 | J041035 | Болт с шайбой | 1 |
| 58 | 9747555 | Седло винта | 1 |
| 59 | J051030 | Болт с шайбой | 1 |
| 63 | 4190126 | Хомут трубки | 1 |
| 63 | 4190126 | Хомут трубки | 2 |
| 64 | 4376103 | Седло винта | 1 |
| 64 | 4383426 | Седло винта | 1 |
| 65 | J051022 | Болт с шайбой | 2 |
| 65 | J051022 | Болт с шайбой | 3 |
| 66 | J041055 | Болт с шайбой | 1 |
| 66 | J041055 | Болт с шайбой | 2 |
| 67 | J254010 | Шайба | 1 |
| 67 | J254010 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
