Ауто-идле — HITACHI EX58MU

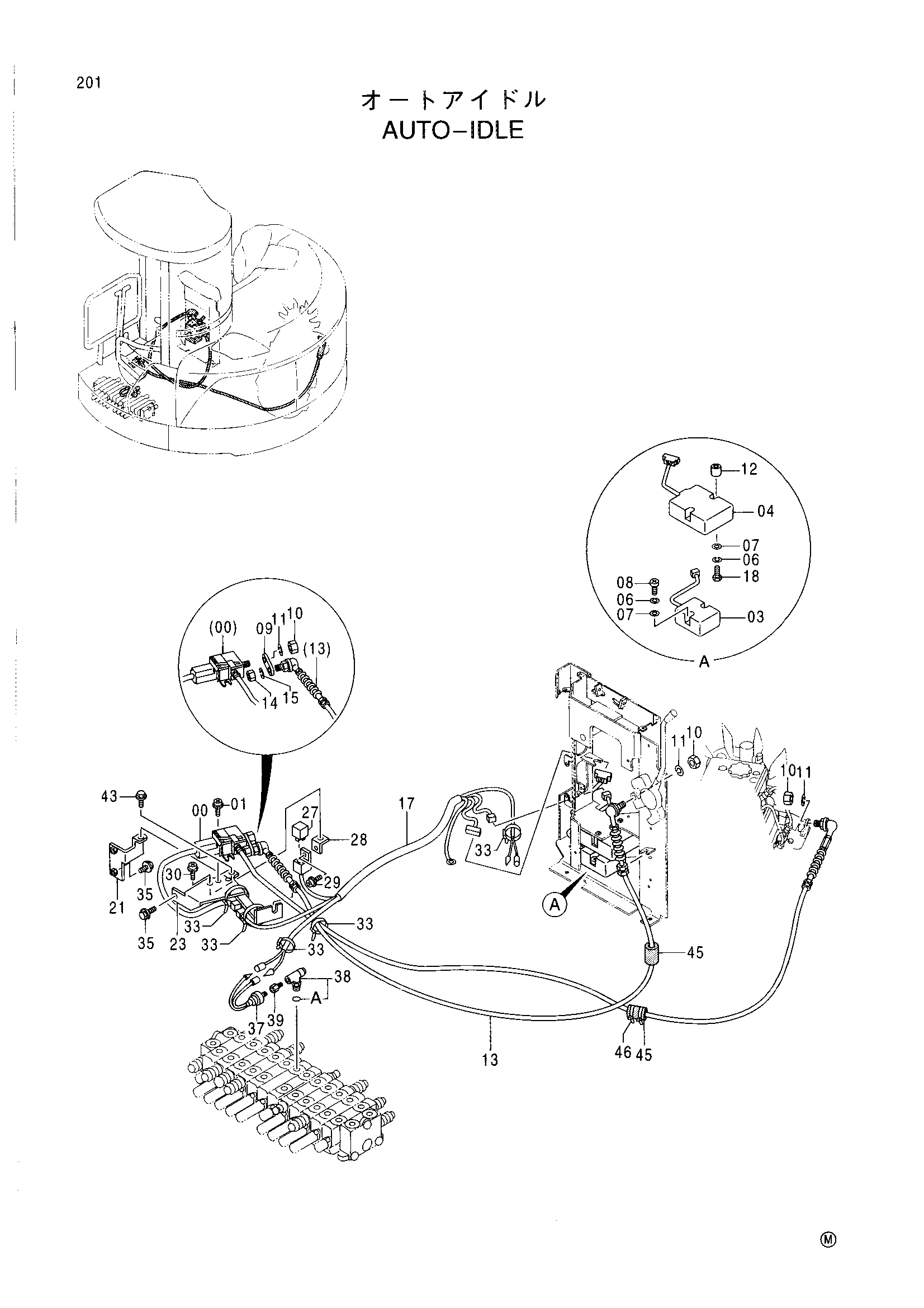

Заводская схема «Ауто-идле» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4376781 замена: 4387031 | Актуатор | 1 |
| 00 | 4387031 | Актуатор | 1 |
| 01 | J680616 | Винт с шайбой | 3 |
| 03 | 4289621 | Блок таймер | 1 |
| 04 | 4334164 | Контроллер | 1 |
| 06 | J252106 | Пружинная шайба | 4 |
| 07 | J253106 | Плоская шайба | 4 |
| 08 | 4373779 | Винт | 2 |
| 09 | 4376836 | Рычаг | 1 |
| 10 | J231106 | Гайка | 4 |
| 11 | J252106 | Пружинная шайба | 4 |
| 12 | 4387693 | Проставка | 2 |
| 13 | 4376782 | Трос управления | 1 |
| 14 | J231105 | Гайка | 1 |
| 15 | J252105 | Пружинная шайба | 1 |
| 17 | 3077494 | Жгут проводов | 1 |
| 18 | 4373779 | Винт | 2 |
| 18 | J960655 | Болт | 2 |
| 21 | 9747423 | Кронштейн | 1 |
| 23 | 8067374 | Кронштейн | 1 |
| 27 | 4331906 | Реле | 1 |
| 28 | 9747616 | Кронштейн | 1 |
| 29 | J680514 | Винт с шайбой | 1 |
| 30 | J670614 | Винт с шайбой | 1 |
| 33 | 4055312 | Ленточный зажим | 5 |
| 35 | J080825 | Болт с шайбой | 3 |
| 37 | 4317118 | Датчик давления | 1 |
| 38 | 4357199 | Тройник | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4379483 | Адаптер | 1 |
| 43 | J080820 | Болт с шайбой | 1 |
| 45 | 4365959 | Трубка | 2 |
| 46 | 4055311 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
