Сиденье <навес> — HITACHI EX58MU

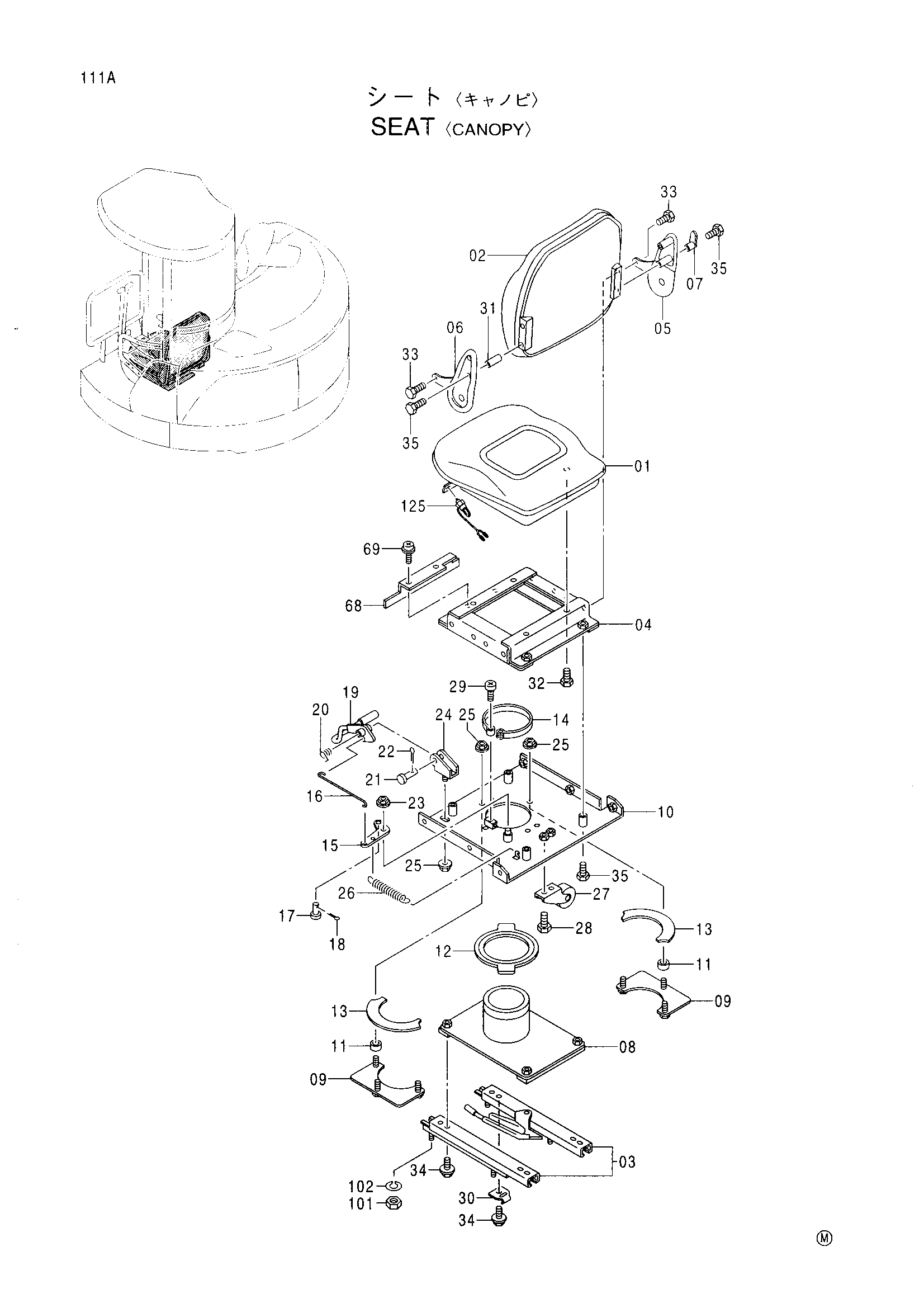

Заводская схема «Сиденье <навес>» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-69 | 4375060 | Сиденье | 1 |
| 01 | 4372306 | Накладка | 1 |
| 02 | 4372307 | Накладка | 1 |
| 03 | 4372308 | Ползун | 1 |
| 04 | 4372309 | Фламе | 1 |
| 05 | 4372310 | Петля | 1 |
| 06 | 4372311 | Петля | 1 |
| 07 | 4372312 | Ручка | 1 |
| 08 | 4372313 | Рама базовый | 1 |
| 09 | 4372314 | Базовый | 2 |
| 10 | 4372315 | Базовый | 1 |
| 11 | 4372316 | Втулка | 6 |
| 12 | 4372317 | Упорная пластина | 1 |
| 13 | 4372318 | Упорная пластина | 2 |
| 14 | 4372319 | Лента тормоз | 1 |
| 15 | 4372320 | Тяга | 1 |
| 16 | 4372321 | Шток | 1 |
| 17 | 4372322 | Палец | 1 |
| 18 | 4372323 | Палец | 1 |
| 19 | 4372324 | Рычаг | 1 |
| 20 | 4372325 | Пружина торсион | 1 |
| 21 | 4372326 | Палец | 1 |
| 22 | 4372327 | Палец | 1 |
| 23 | 4372328 | Гайка | 1 |
| 24 | 4372329 | Кронштейн | 1 |
| 25 | 4372330 | Гайка | 7 |
| 26 | 4372331 | Пружина | 1 |
| 27 | 4372332 | Кастер | 1 |
| 28 | 4372333 | Болт | 2 |
| 29 | 4372334 | Винт | 1 |
| 30 | 4372335 | Ограничитель | 1 |
| 31 | 4372336 | Проставка | 2 |
| 32 | 4372337 | Болт | 4 |
| 33 | 4372338 | Болт | 4 |
| 34 | 4372339 | Болт | 4 |
| 35 | 4372340 | Болт | 8 |
| 68 | 4383022 | Крышка | 1 |
| 69 | 4383023 | Рвет | 2 |
| 101 | J231108 | Гайка | 4 |
| 102 | J252108 | Пружинная шайба | 4 |
| 125 | 4355738 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
