Управление короб — HITACHI EX58MU

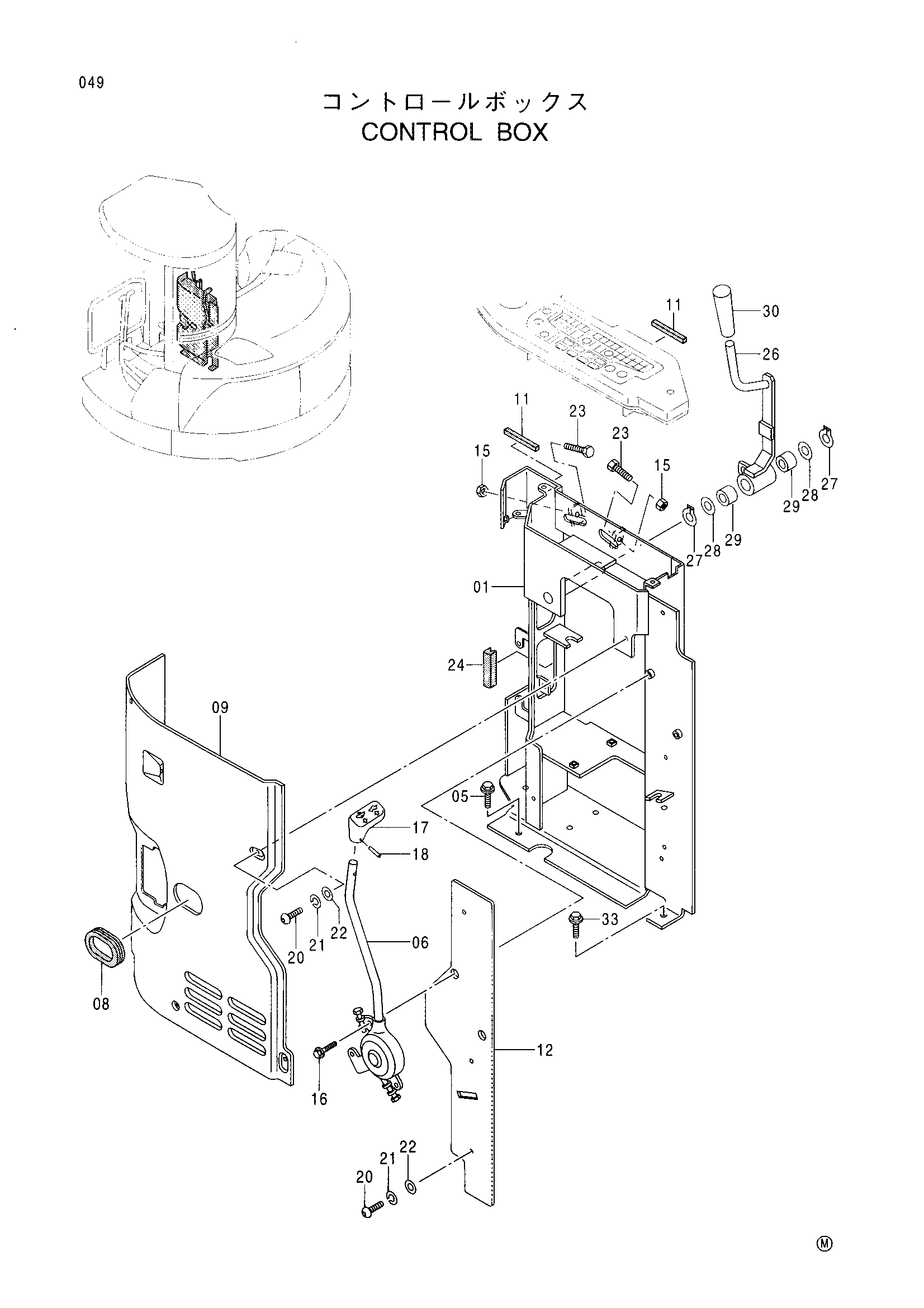

Заводская схема «Управление короб» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5004955 | Короб управление | 1 |
| 01 | 5005393 замена: 5005625 | Короб управление | 1 |
| 01 | 5005625 | Короб управление | 1 |
| 05 | J051025 | Болт с шайбой | 4 |
| 06 | 4358012 | Рычаг | 1 |
| 08 | 4372026 | Колпачок | 1 |
| 09 | 4367235 | Крышка | 1 |
| 11 | 4376231 | Резиновая прокладка | 2 |
| 12 | 4367236 | Крышка | 1 |
| 15 | J231106 | Гайка | 2 |
| 16 | J090830 | Болт с шайбой | 2 |
| 17 | 4279514 замена: 4381002 | Рукоятка | 1 |
| 17 | 4381002 | Рукоятка | 1 |
| 18 | 4144353 | Пружинный штифт | 1 |
| 20 | 4373779 | Винт | 9 |
| 21 | J252106 | Пружинная шайба | 9 |
| 22 | J253106 | Плоская шайба | 9 |
| 23 | J960625 | Болт | 2 |
| 24 | 4352907 | Амортизатор | 1 |
| 26 | 8067590 | Рычаг | 1 |
| 27 | 959500 | Стопорное кольцо | 2 |
| 28 | 4373449 | Шайба | 2 |
| 29 | 4292408 | Втулка | 2 |
| 29 | 4373450 замена: 4292408 | Втулка | 2 |
| 30 | 4363754 | Рукоятка | 1 |
| 33 | J051025 | Болт с шайбой | 1 |
| 33 | J051035 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
