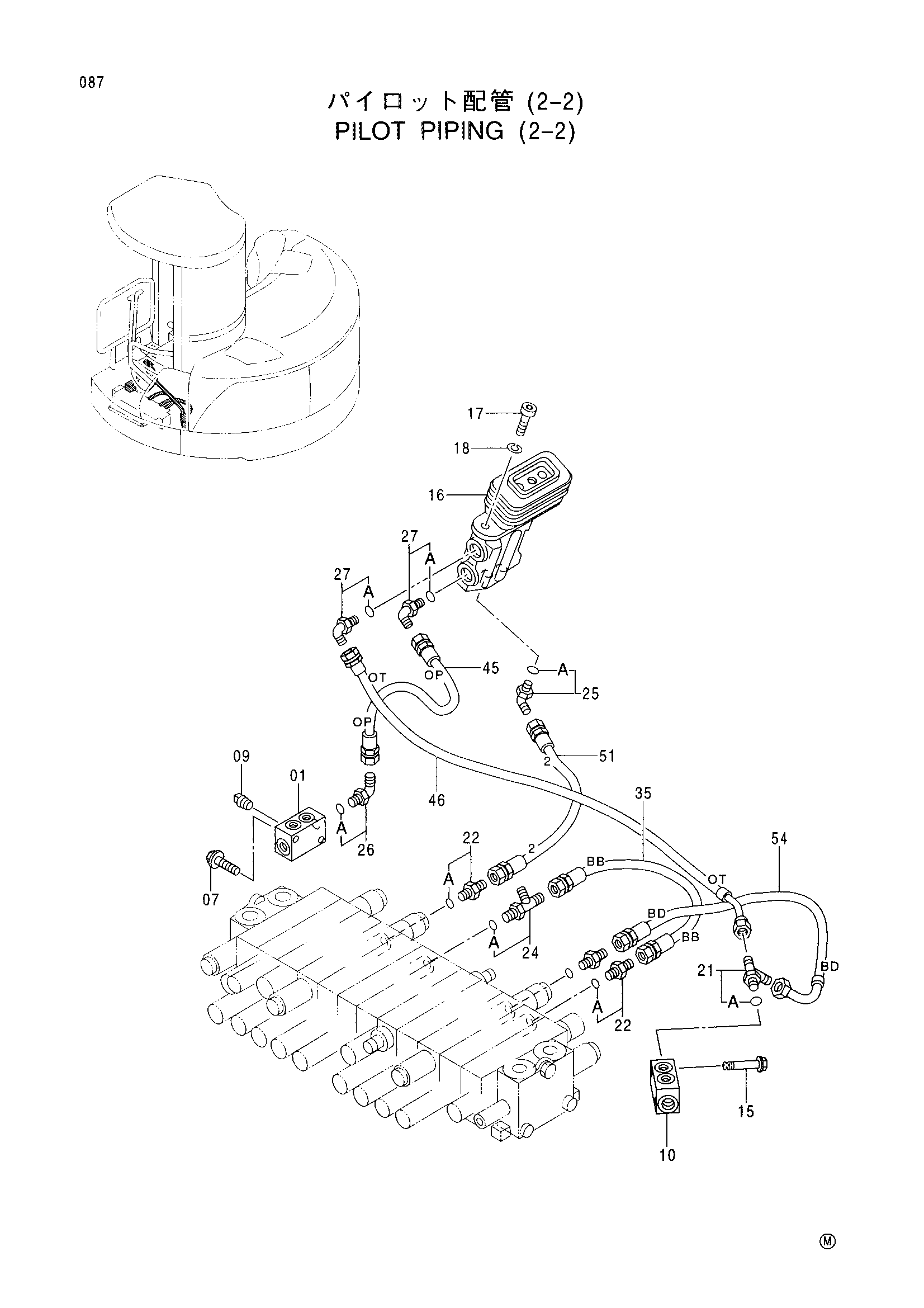

Пилотные гидролинии (2-2) — HITACHI EX58MU
Заводская схема «Пилотные гидролинии (2-2)» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3076446 | Коллектор | 1 |
| 07 | J080616 | Болт с шайбой | 2 |
| 09 | 94-2022 | Пробка | 1 |
| 10 | 3067035 | Коллектор | 1 |
| 15 | J080640 | Болт с шайбой | 2 |
| 16 | 4357586 | Пилотный клапан | 1 |
| 17 | J771030 | Болт с внутренним шестигранником | 2 |
| 18 | J252210 | Пружинная шайба | 2 |
| 21 | 4222018 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4200465 | Адаптер | 3 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4203171 | Тройник | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4154670 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4154670 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4374835 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4365136 | Пластиковый шланг (BB) | 1 |
| 45 | 4373033 | Пластиковый шланг (OP) | 1 |
| 46 | 4373011 | Пластиковый шланг (OT) | 1 |
| 51 | 4369227 | Пластиковый шланг (2) | 1 |
| 54 | 4369229 | Пластиковый шланг (BD) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
