Рукоять опора — HITACHI EX58MU

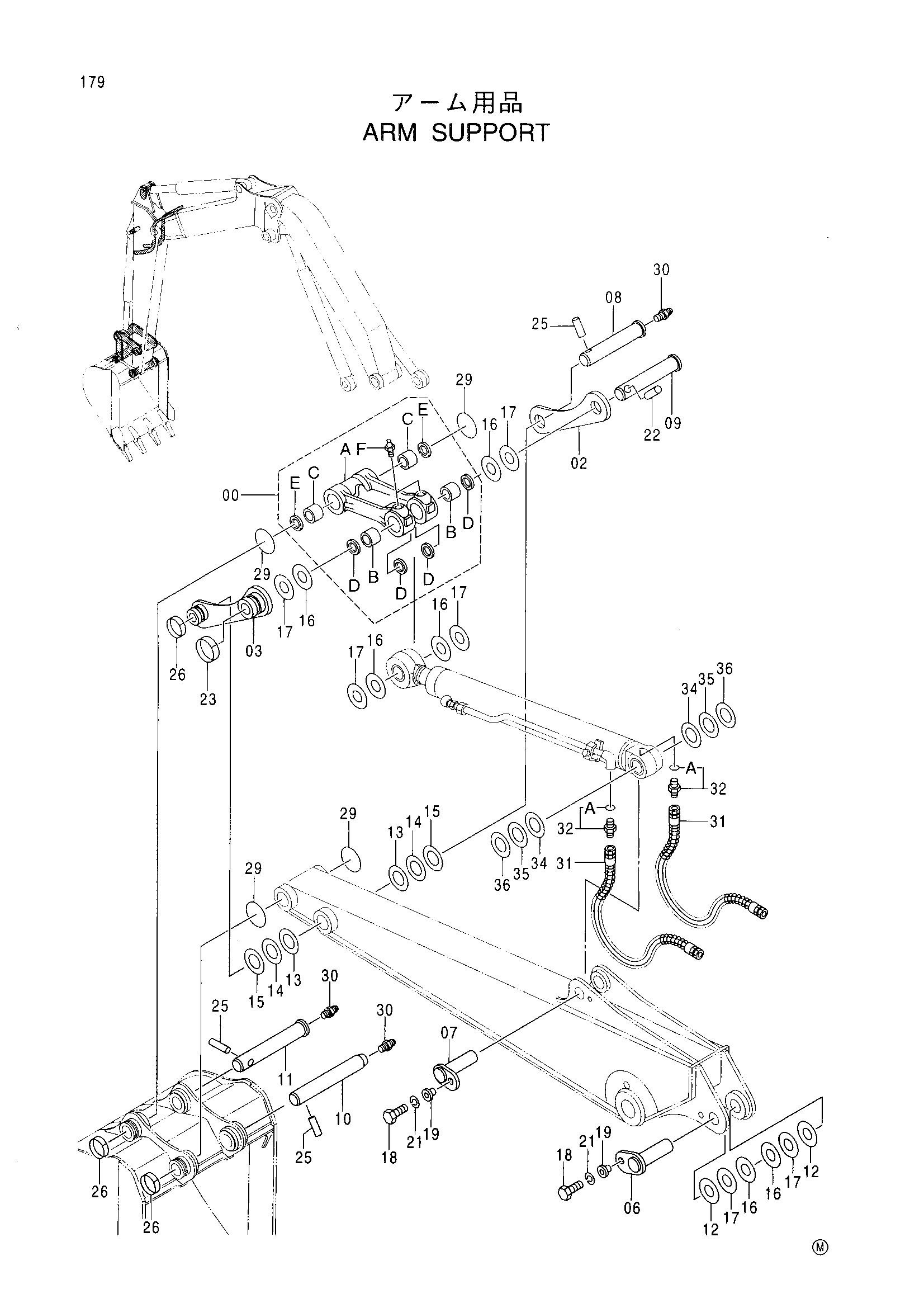

Заводская схема «Рукоять опора» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9143634 | Тяга A | 1 |
| 00A | 3073487 | Тяга | 1 |
| 00B | 4356103 | Втулка | 2 |
| 00C | 4340369 | Втулка | 2 |
| 00D | 4349913 | Пылезащитное уплотнение | 4 |
| 00E | 4347251 | Пылезащитное уплотнение | 2 |
| 00F | J75481 | Пресс-маслёнка | 3 |
| 02 | 4354730 | Тяга | 1 |
| 03 | 8063539 | Тяга | 1 |
| 06 | 9745158 | Палец | 1 |
| 07 | 9745161 | Палец | 1 |
| 08 | 4325035 | Палец | 1 |
| 09 | 4325037 | Палец | 1 |
| 10 | 4324080 | Палец | 1 |
| 11 | 4324081 | Палец | 1 |
| 12 | 4376366 | Регулировочная шайба 1.0 | 2 |
| 13 | 4354256 | Регулировочная шайба 0.5 | 2 |
| 14 | 4354257 | Регулировочная шайба 0.8 | 2 |
| 15 | 4354258 | Регулировочная шайба 1.0 | 2 |
| 16 | 4355653 | Регулировочная шайба 0.5 | 6 |
| 17 | 4355659 | Регулировочная шайба 0.8 | 6 |
| 18 | J971440 | Болт | 2 |
| 19 | 4339355 | Втулка | 2 |
| 21 | J252214 | Пружинная шайба | 2 |
| 22 | 4065689 | Палец | 1 |
| 23 | 4065688 | Кольцо | 1 |
| 25 | 4141001 | Палец | 3 |
| 26 | 4141000 | Кольцо | 3 |
| 29 | 4291436 | Уплотнительное кольцо | 4 |
| 30 | J75481 | Пресс-маслёнка | 3 |
| 31 | 4373917 | Шланг | 2 |
| 32 | 4200469 | Адаптер | 2 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4377897 | Регулировочная шайба 0.5 | 2 |
| 35 | 4377898 | Регулировочная шайба 0.8 | 2 |
| 36 | 4377899 | Регулировочная шайба 1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
