Стрела — HITACHI EX58MU

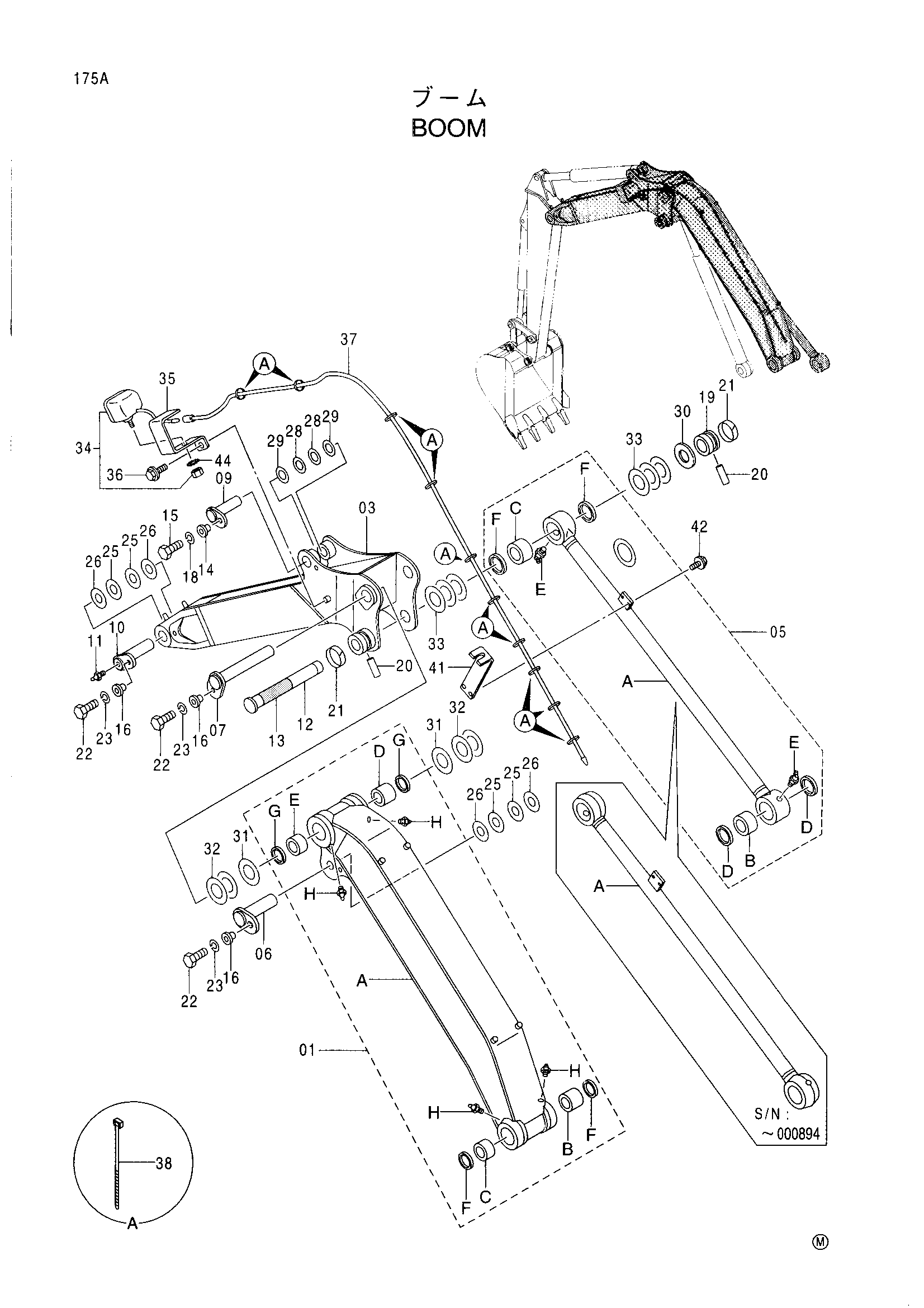

Заводская схема «Стрела» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9153258 замена: 9160512 | Стрела нижний | 1 |
| 01 | 9160512 | Стрела нижний | 1 |
| 01A | 6016010 замена: 6016645 | Стрела | 1 |
| 01A | 6016645 | Стрела | 1 |
| 01B | 4354014 | Втулка | 1 |
| 01C | 4355875 | Втулка | 1 |
| 01D | 3072697 | Втулка | 1 |
| 01E | 4352398 | Втулка | 1 |
| 01F | 4067901 | Пылезащитное уплотнение | 2 |
| 01G | 4067902 | Пылезащитное уплотнение | 2 |
| 01H | J75481 | Пресс-маслёнка | 4 |
| 03 | 8066659 | Стрела | 1 |
| 05 | 9153231 замена: 9160372 | Крестовина шток | 1 |
| 05 | 9160372 | Крестовина шток | 1 |
| 05A | 8066523 замена: 8068305 | Шток | 1 |
| 05A | 8068305 | Шток | 1 |
| 05B | 3072697 | Втулка | 1 |
| 05C | 4354014 | Втулка | 1 |
| 05D | 4067902 | Пылезащитное уплотнение | 2 |
| 05E | J75581 | Пресс-маслёнка | 2 |
| 05F | 4067901 | Пылезащитное уплотнение | 2 |
| 06 | 9746242 | Палец | 1 |
| 07 | 9746244 | Палец | 1 |
| 09 | 9745155 | Палец | 1 |
| 10 | 9745156 | Палец | 1 |
| 11 | J75481 | Пресс-маслёнка | 1 |
| 12 | 4371952 | Палец | 1 |
| 13 | 4373860 | Уплотнение | 1 |
| 14 | 4339355 | Втулка | 1 |
| 15 | J971435 | Болт | 1 |
| 16 | 4339356 | Втулка | 3 |
| 18 | J252214 | Пружинная шайба | 1 |
| 19 | 4197036 | Ограничитель | 1 |
| 20 | 4140825 | Палец | 2 |
| 21 | 4140823 | Кольцо | 2 |
| 22 | J971645 | Болт | 3 |
| 23 | J252216 | Пружинная шайба | 3 |
| 25 | 4365639 | Регулировочная шайба 0.5 | 4 |
| 26 | 4365641 | Регулировочная шайба 1.0 | 4 |
| 28 | 4353674 | Регулировочная шайба 0.5 | 2 |
| 29 | 4353675 | Регулировочная шайба 1.0 | 2 |
| 30 | 4372061 | Проставка | 1 |
| 31 | 4353682 | Регулировочная шайба 0.5 | 2 |
| 32 | 4353683 | Регулировочная шайба 1.0 | 4 |
| 33 | 4372854 | Регулировочная шайба 1.0 | 6 |
| 34 | 4361457 | Фара | 1 |
| 35 | 3075562 | Защитный кожух | 1 |
| 36 | J051230 | Болт с шайбой | 1 |
| 37 | 4355699 | Жгут проводов | 1 |
| 38 | 4291656 | Ленточный зажим | 10 |
| 41 | 4369776 | Кронштейн | 1 |
| 42 | J041025 | Болт с шайбой | 2 |
| 44 | 4383077 | Шайба зуб | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
