Гидроцилиндр стрелы — HITACHI EX58MU

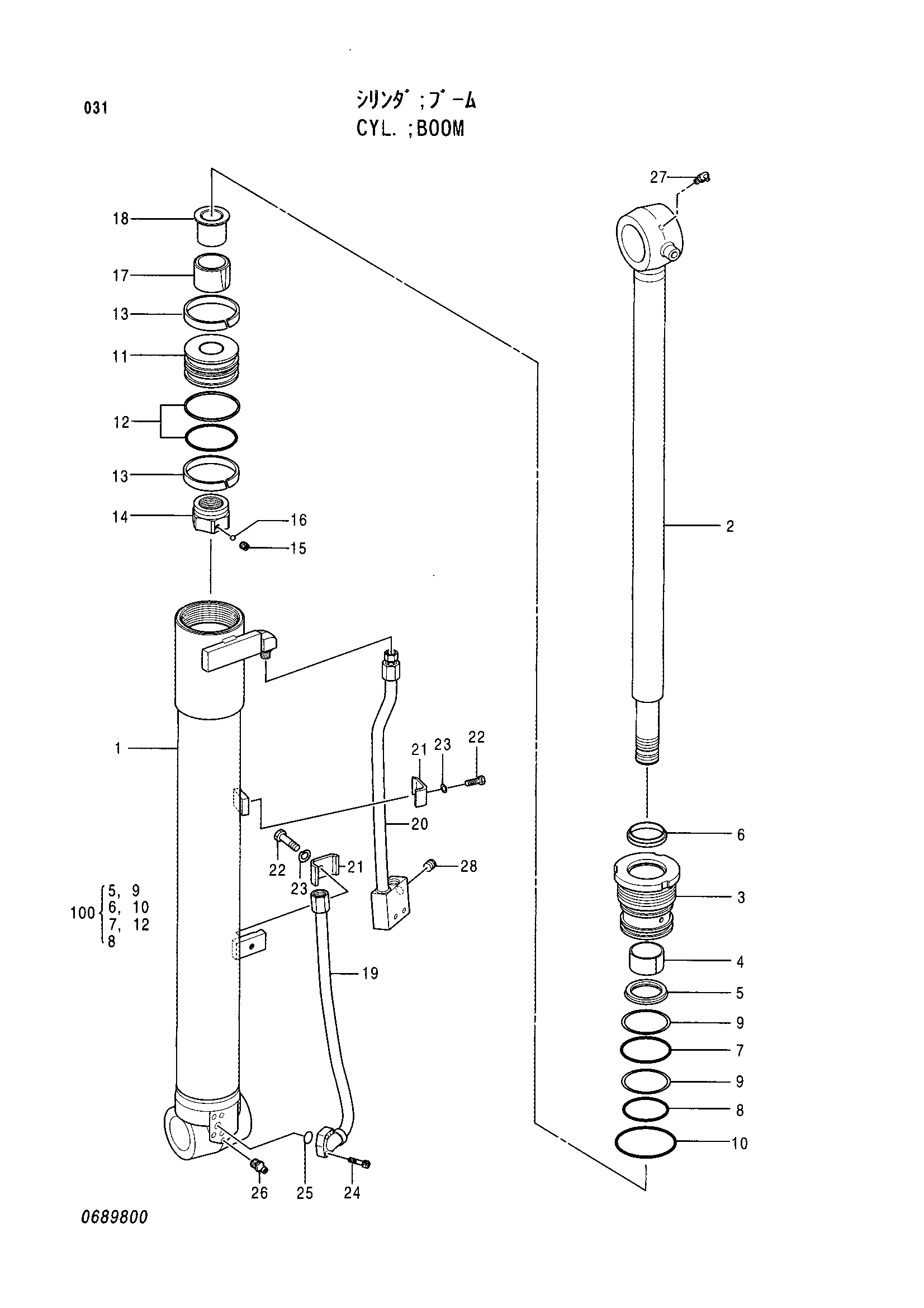

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4365075 | Кйл.боом | 1 | |
| 1 | 4376958 | Труба гидроцилиндра | 1 |
| 2 | 4376957 | Шток поршня | 1 |
| 3 | 0630001 | Головка гидроцилиндра | 1 |
| 4 | 0689801 | Втулка | 1 |
| 5 | 0159504 | U-образная манжета | 1 |
| 6 | 0444715 | Грязесъёмное кольцо | 1 |
| 7 | A811105 | Уплотнительное кольцо | 1 |
| 8 | A811100 | Уплотнительное кольцо | 1 |
| 9 | 0298904 | Опорное кольцо | 2 |
| 10 | A810110 | Уплотнительное кольцо | 1 |
| 11 | 0630003 | Поршень | 1 |
| 12 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 13 | 0240916 | Кольцо | 2 |
| 14 | 0310611 | Гайка | 1 |
| 15 | 0310612 | Установочный винт | 1 |
| 16 | 0111818 | Стальной шарик | 1 |
| 17 | 0630004 | Амортизирующий подшипник | 1 |
| 18 | 0630005 | Проставка | 1 |
| 19 | 0689802 | Трубка | 1 |
| 20 | 0689803 | Трубка | 1 |
| 21 | 0689804 | Хомут трубки | 2 |
| 22 | 0689805 | Болт | 2 |
| 23 | 0325913 | Шайба | 2 |
| 24 | M340825 | Болт с внутренним шестигранником | 4 |
| 25 | 4509181 | Уплотнительное кольцо | 1 |
| 26 | J75481 | Пресс-маслёнка | 1 |
| 27 | J75581 | Пресс-маслёнка | 1 |
| 28 | 94-2012 | Пробка | 1 |
| 100 | 4376959 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
