Кондиционер (2-2) — HITACHI EX58MU

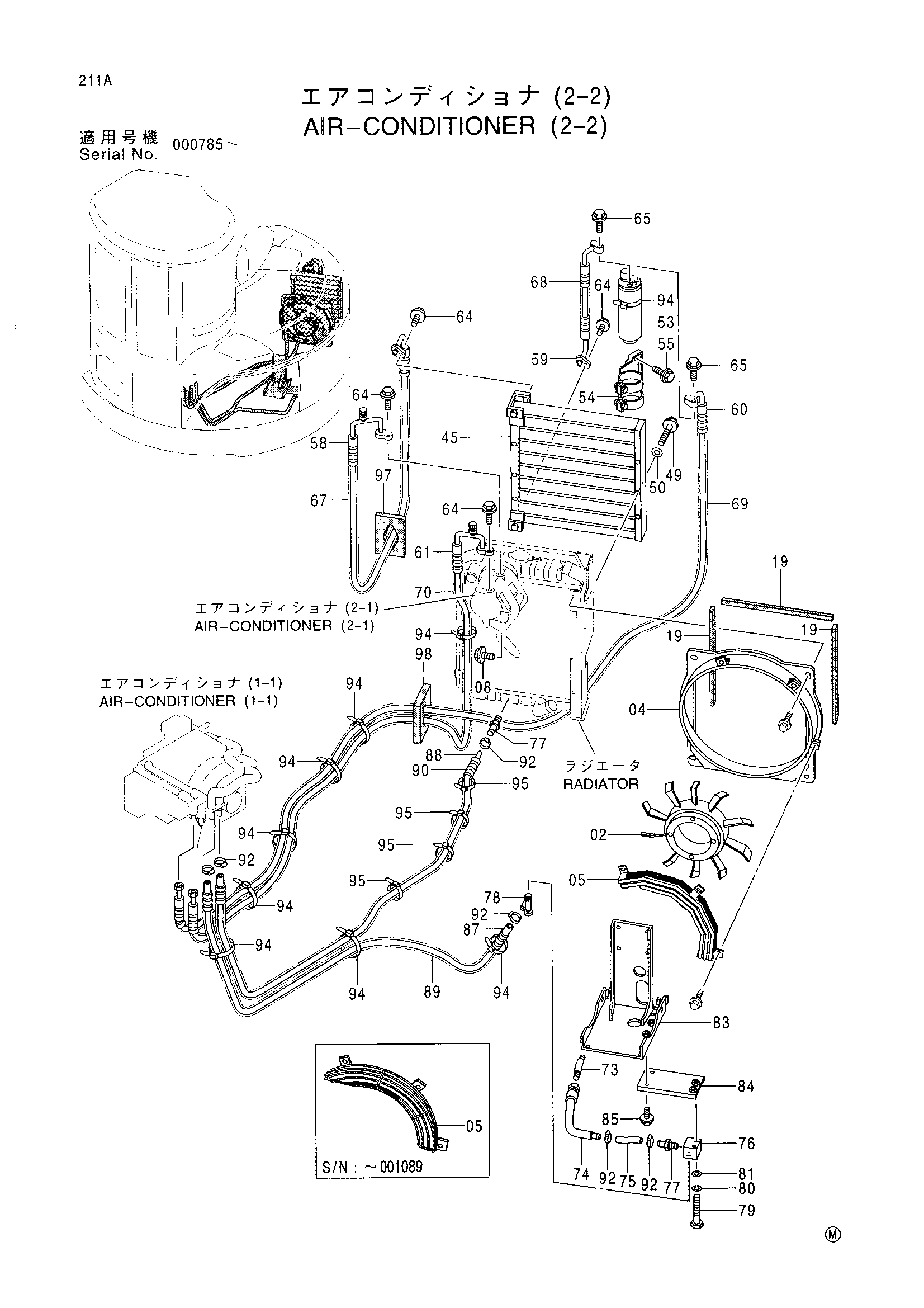

Заводская схема «Кондиционер (2-2)» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4380102	Вентилятор	1
04	6016314	Кожух	1
05	7032672 замена: 7033704	Защита вентилятор	1
05	7033704	Защита вентилятор	1
08	J090820	Болт с шайбой	1
19	4382777	Резиновая прокладка	3
45	4363738	Конденсатор	1
49	J080855	Болт с шайбой	6
50	4308365	Шайба плаин	6
53	4323945	Осушитель	1
54	4339373	Кронштейн	1
55	J090816	Болт с шайбой	2
58	4379413	Шланг радиатора	1
59	4379414	Шланг радиатора	1
60	4379415	Шланг радиатора	1
61	4368017	Шланг радиатора	1
64	J090825	Болт с шайбой	4
65	J090625	Болт с шайбой	2
67	4380081	Трубка корругатед	1
68	4380082	Трубка корругатед	1
69	4380083	Трубка корругатед	1
70	4380080	Трубка корругатед	1
73	94-1502	Угловой штуцер	1
74	9747643	Трубка водяной	1
75	4377065	Водяной шланг	1
76	4379128	Коллектор водяной	1
77	4294662	Адаптер	2
78	4508050	Кран	1
79	J960655	Болт	2
80	J252106	Пружинная шайба	2
81	J253106	Плоская шайба	2
83	8067763	Кронштейн	1
84	9747644	Пластина	1
85	J090620	Болт с шайбой	2
87	4376982	Водяной шланг	1
88	4376983	Водяной шланг	1
89	4376984	Трубка корругатед	1
90	4376985	Трубка корругатед	1
92	4514699	Хомут шланга	6
94	4055312	Ленточный зажим	10
95	4323613	Ленточный зажим	4
97	4377780	Резиновая прокладка	1
98	4380104	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
