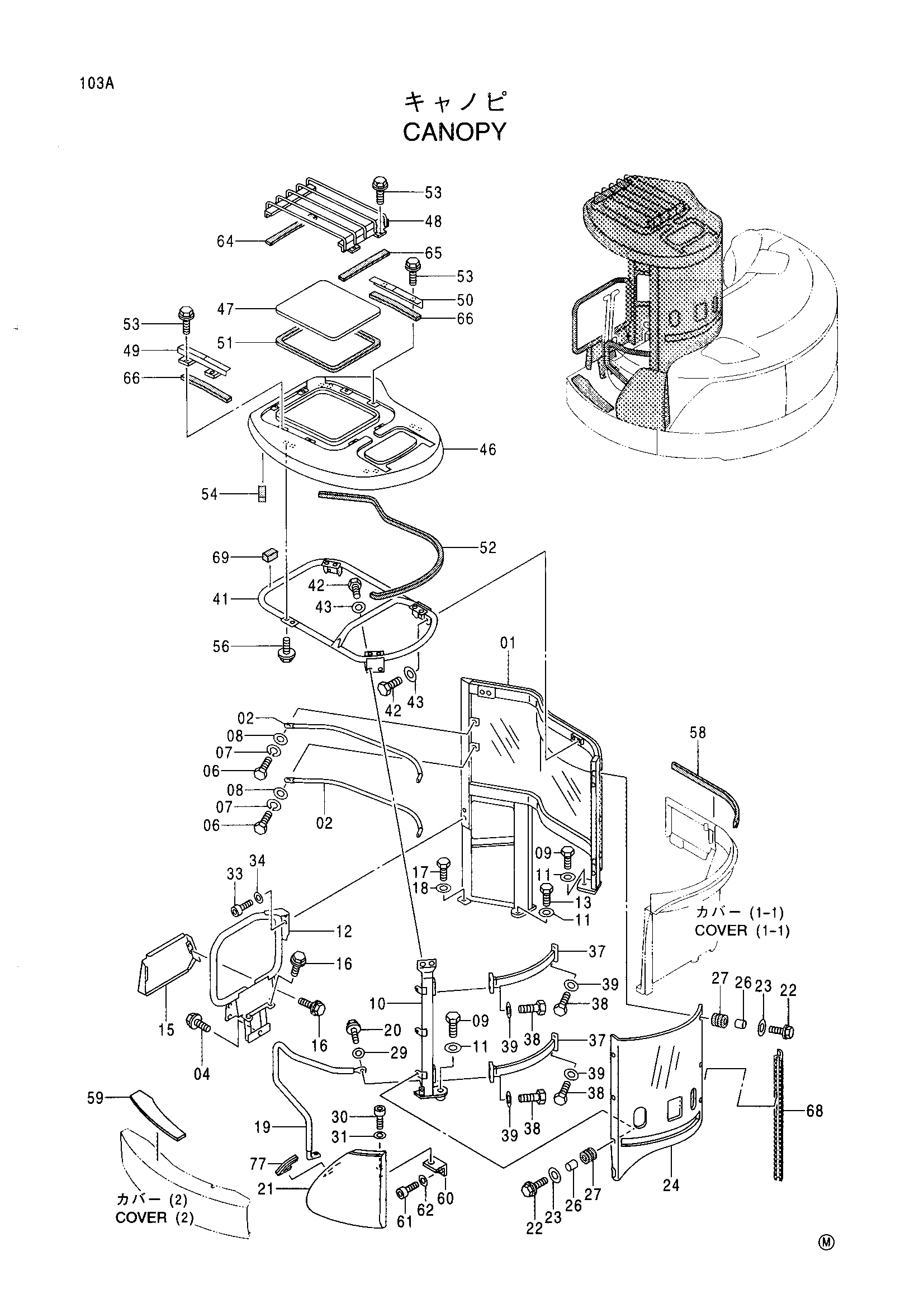

Навес — HITACHI EX58MU

Заводская схема «Навес» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4372576	Панель	1
02	4372579	Защитный кожух	2
04	J041025	Болт с шайбой	1
06	J960820	Болт	4
07	J252108	Пружинная шайба	4
08	J253108	Плоская шайба	4
09	J971475	Болт	2
10	4372580	Поле	1
11	J254014	Шайба	3
12	7032123	Стойка	1
13	J971440	Болт	1
15	7031345	Крышка	1
16	J090825	Болт с шайбой	6
17	J971030	Болт	1
18	J254010	Шайба	1
19	8066495	Стойка	1
20	J041035	Болт с шайбой	1
21	7031616	Крышка	1
22	J090825	Болт с шайбой	6
23	4346037	Шайба	6
24	4372590	Крышка	1
26	4338217	Проставка	6
27	4341709	Резиновая прокладка	6
29	J253110	Плоская шайба	2
30	J770820	Болт с внутренним шестигранником	1
31	J253108	Плоская шайба	1
33	J771020	Болт с внутренним шестигранником	2
34	J254010	Шайба	2
37	4372581	Трубка	2
38	J971020	Болт	8
39	J254010	Шайба	8
41	4372582	Опора	1
42	J971020	Болт	6
43	J254010	Шайба	6
46	4372583	Рооф	1
47	4372584	Крышка	1
48	4372585	Защитный кожух	1
49	4372586	Пластина	1
50	4372587	Пластина	1
51	4372588	Резиновая прокладка	1
52	4372589	Резиновая прокладка	1
53	J090620	Болт с шайбой	8
54	4378655	Резиновая прокладка	1
56	J090820	Болт с шайбой	8
58	4372591	Резиновое уплотнение	1
59	4374680	Лента	1
60	9746958	Кронштейн	1
61	J770816	Болт с внутренним шестигранником	1
62	J253108	Плоская шайба	1
64	4377421	Резиновая прокладка	1
65	4377422	Резиновая прокладка	1
66	4377423	Резиновая прокладка	2
68	4380027	Молдинг	1
69	4378655	Резиновая прокладка	1
77	4382721	Амортизатор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
