Гидролинии рабочего оборудования (2) — HITACHI EX58MU

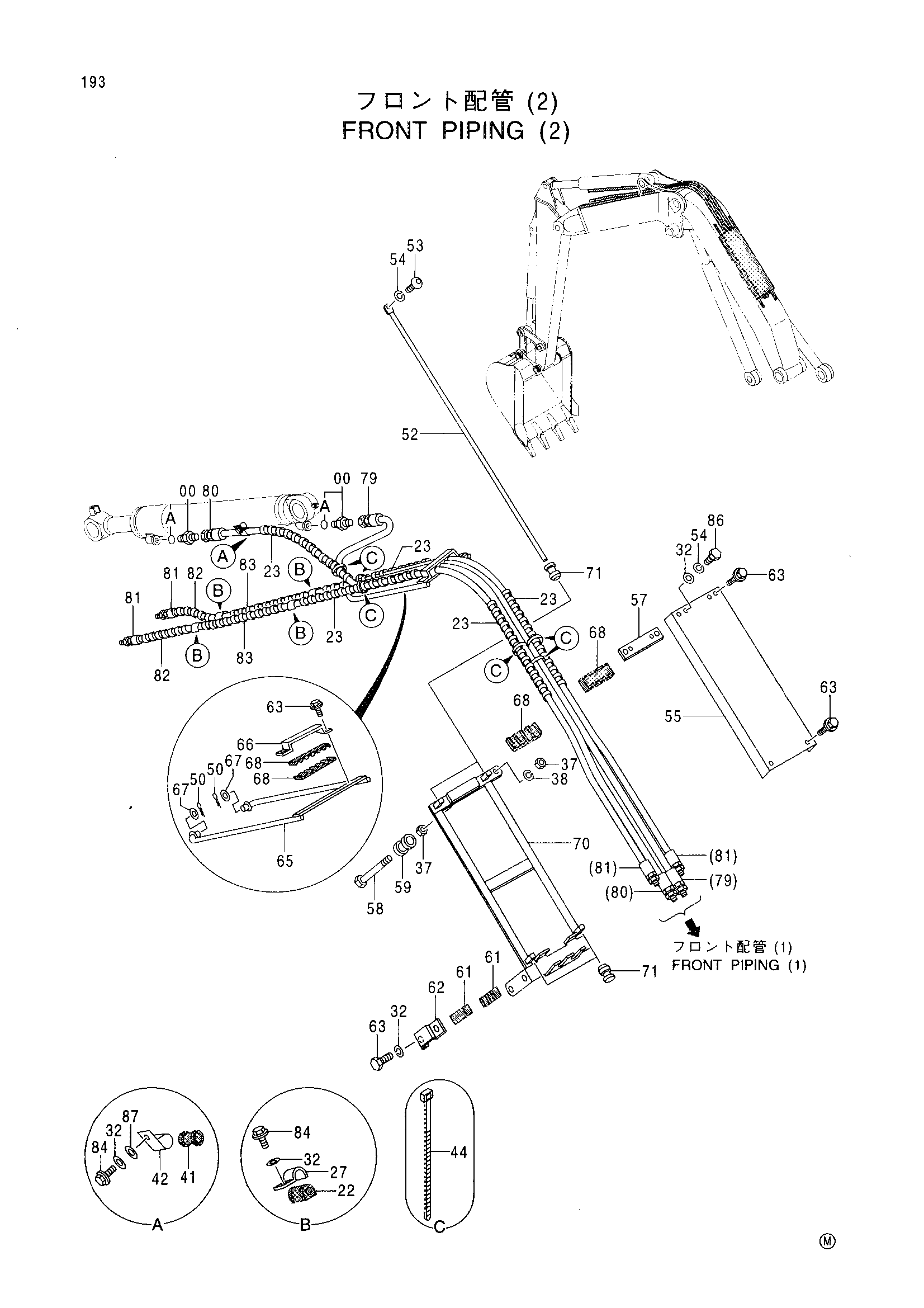

Заводская схема «Гидролинии рабочего оборудования (2)» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210361 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4288709 | Резиновая втулка | 4 |
| 23 | 4323247 | Защитный кожух | 5 |
| 27 | 4374981 | Хомут | 4 |
| 32 | J253108 | Плоская шайба | 9 |
| 37 | J231214 | Гайка | 2 |
| 38 | J252214 | Пружинная шайба | 1 |
| 41 | 4374995 | Резиновая втулка | 1 |
| 42 | 4190277 | Зажим | 1 |
| 44 | 4055312 замена: 4380017 | Ленточный зажим | 6 |
| 44 | 4380017 | Ленточный зажим | 6 |
| 50 | A764025 | Шплинт | 2 |
| 52 | 4371859 | Шток | 2 |
| 53 | 4373194 | Винт | 2 |
| 54 | J252108 | Пружинная шайба | 4 |
| 55 | 8067201 | Крышка | 1 |
| 57 | 4375958 | Хомут | 1 |
| 58 | J971410 | Болт | 1 |
| 59 | 4371427 | Втулка | 1 |
| 61 | 4371549 | Резиновая прокладка | 2 |
| 62 | 4371875 | Хомут | 1 |
| 63 | J080820 | Болт с шайбой | 8 |
| 65 | 8066188 | Рычаг | 1 |
| 66 | 4370110 | Хомут | 1 |
| 67 | J253114 | Плоская шайба | 2 |
| 68 | 4371785 | Резиновая прокладка | 4 |
| 70 | 7032145 | Хомут шланга | 1 |
| 71 | 4373888 | Втулка | 4 |
| 79 | 4373739 | Шланг | 1 |
| 80 | 4373740 | Шланг | 1 |
| 81 | 4373741 | Шланг | 2 |
| 82 | 4376631 | Защитный кожух | 2 |
| 83 | 4373707 | Защитный кожух | 2 |
| 84 | J080814 | Болт с шайбой | 5 |
| 86 | J960812 | Болт | 2 |
| 87 | J253110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
