Облицовка (1-3) — HITACHI EX58MU

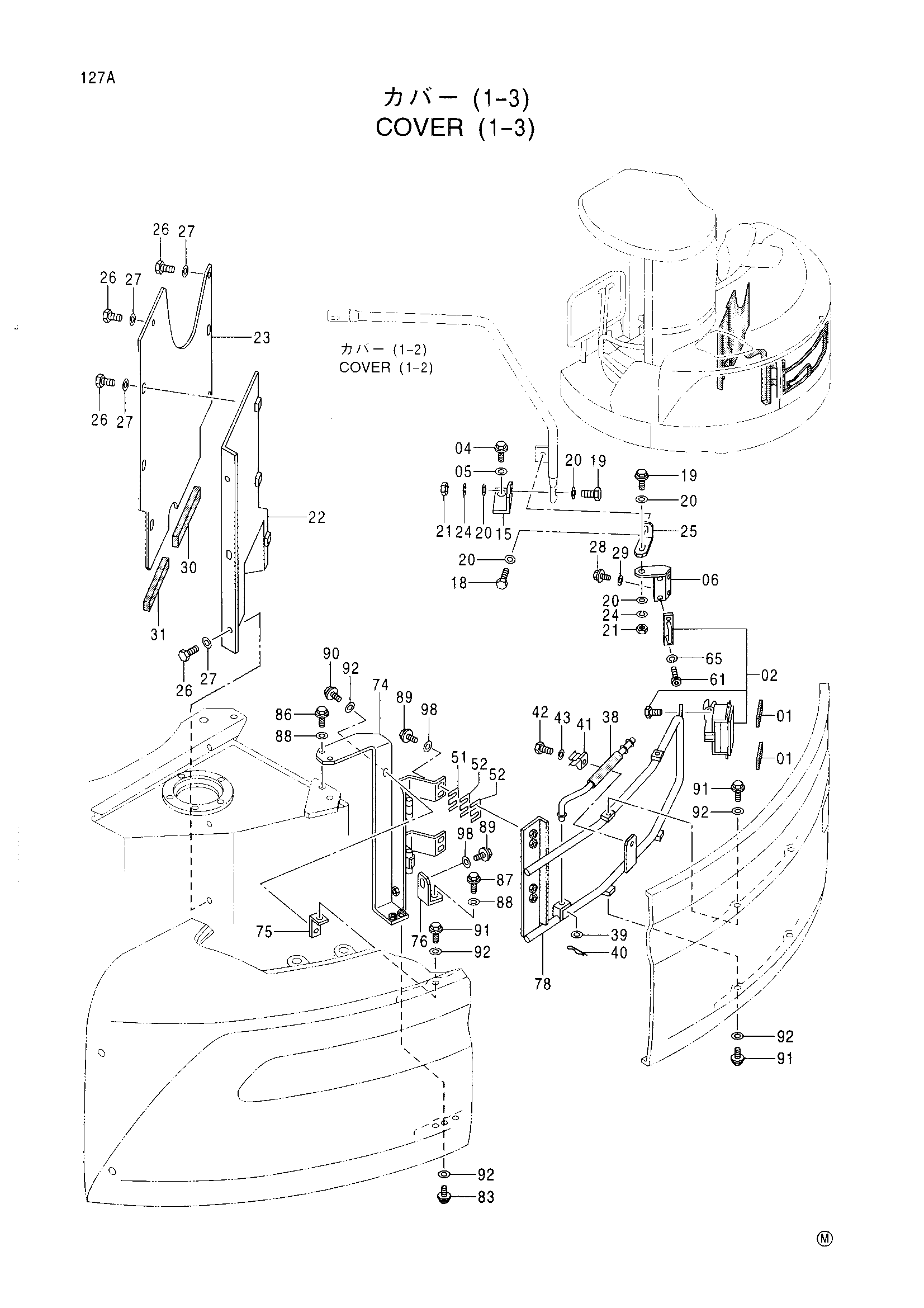

Заводская схема «Облицовка (1-3)» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4376232 | Резиновая прокладка | 2 |
| 02 | 4359353 | Раткх | 1 |
| 04 | J041025 | Болт с шайбой | 1 |
| 05 | J254010 | Шайба | 1 |
| 06 | 9745580 | Кронштейн | 1 |
| 15 | 4373384 | Кронштейн | 1 |
| 18 | J970820 | Болт | 1 |
| 19 | J970830 | Болт | 2 |
| 20 | J254008 | Шайба | 5 |
| 21 | J231108 | Гайка | 2 |
| 22 | 8065434 | Пластина | 1 |
| 23 | 3075248 | Пластина | 1 |
| 24 | J252108 | Пружинная шайба | 2 |
| 25 | 4376126 | Кронштейн | 1 |
| 26 | J970820 | Болт | 10 |
| 27 | J254008 | Шайба | 10 |
| 28 | J080616 | Болт с шайбой | 2 |
| 29 | J254006 | Шайба | 2 |
| 30 | 4359417 | Резиновая прокладка | 1 |
| 31 | 4359418 | Резиновая прокладка | 1 |
| 38 | 8066789 | Стойка | 1 |
| 39 | J253108 | Плоская шайба | 1 |
| 40 | 4022697 | Стопорный палец | 1 |
| 41 | 4330276 | Держатель | 1 |
| 42 | J691410 | Винт | 1 |
| 43 | J253104 | Плоская шайба | 1 |
| 51 | 4377498 | Регулировочная шайба | 2 |
| 52 | 4377499 | Регулировочная шайба | 4 |
| 61 | J080616 | Болт с шайбой | 2 |
| 61 | J770616 | Болт с внутренним шестигранником | 2 |
| 65 | J254006 | Шайба | 2 |
| 65 | J254106 | Пружинная шайба | 2 |
| 74 | 7031415 | Кронштейн | 1 |
| 75 | 4366243 | Кронштейн | 1 |
| 76 | 4366241 | Кронштейн | 1 |
| 78 | 7031414 | Опора | 1 |
| 83 | J080625 | Болт с шайбой | 2 |
| 86 | J041020 | Болт с шайбой | 2 |
| 87 | J041025 | Болт с шайбой | 1 |
| 88 | J254010 | Шайба | 3 |
| 89 | J080825 | Болт с шайбой | 5 |
| 90 | J080620 | Болт с шайбой | 1 |
| 91 | J080616 | Болт с шайбой | 5 |
| 92 | J254006 | Шайба | 8 |
| 98 | J254008 | Шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
