Гидроцилиндр. поворот — HITACHI EX58MU

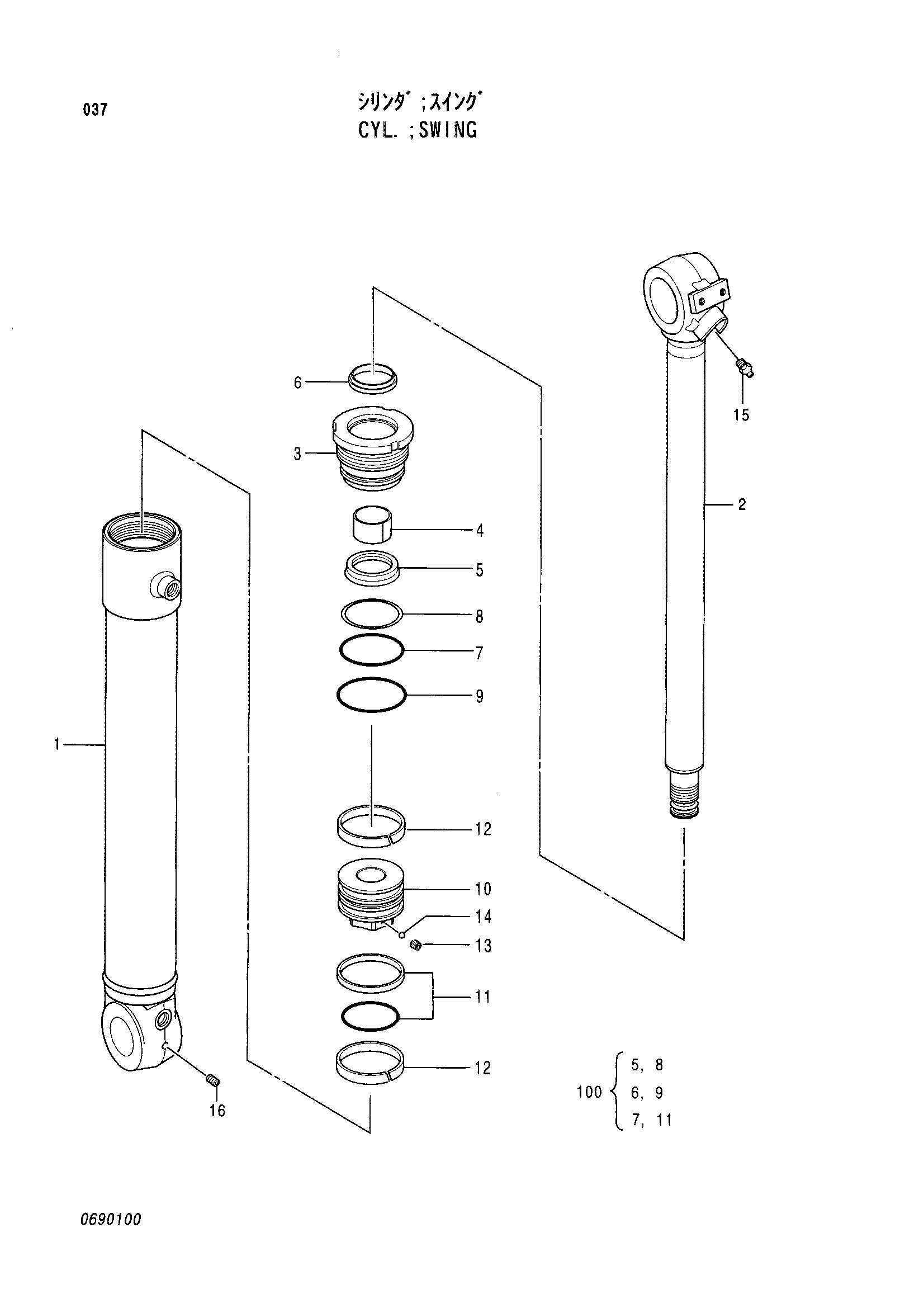

Заводская схема «Гидроцилиндр. поворот» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4353303 | Гидроцилиндр. поворот | 1 | |
| 1 | 4376967 | Труба гидроцилиндра | 1 |
| 2 | 4376966 | Шток поршня | 1 |
| 3 | 0690101 | Головка гидроцилиндра | 1 |
| 4 | 0681902 | Втулка | 1 |
| 5 | 4135545 | Манжета, у-ринг | 1 |
| 6 | 0487103 | Грязесъёмное кольцо | 1 |
| 7 | A811090 | Уплотнительное кольцо | 1 |
| 8 | 0310606 | Опорное кольцо | 1 |
| 9 | A810095 | Уплотнительное кольцо | 1 |
| 10 | 0690102 | Поршень | 1 |
| 11 | 0310608 | Кольцо уплотнение в сборе | 1 |
| 12 | 0690103 | Направляющее кольцо | 2 |
| 13 | 0326308 | Установочный винт | 1 |
| 14 | 0370110 | Стальной шарик | 1 |
| 15 | J75481 | Пресс-маслёнка | 1 |
| 16 | 94-2010 | Пробка | 1 |
| 100 | 4376968 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
