Рама — HITACHI EX58MU

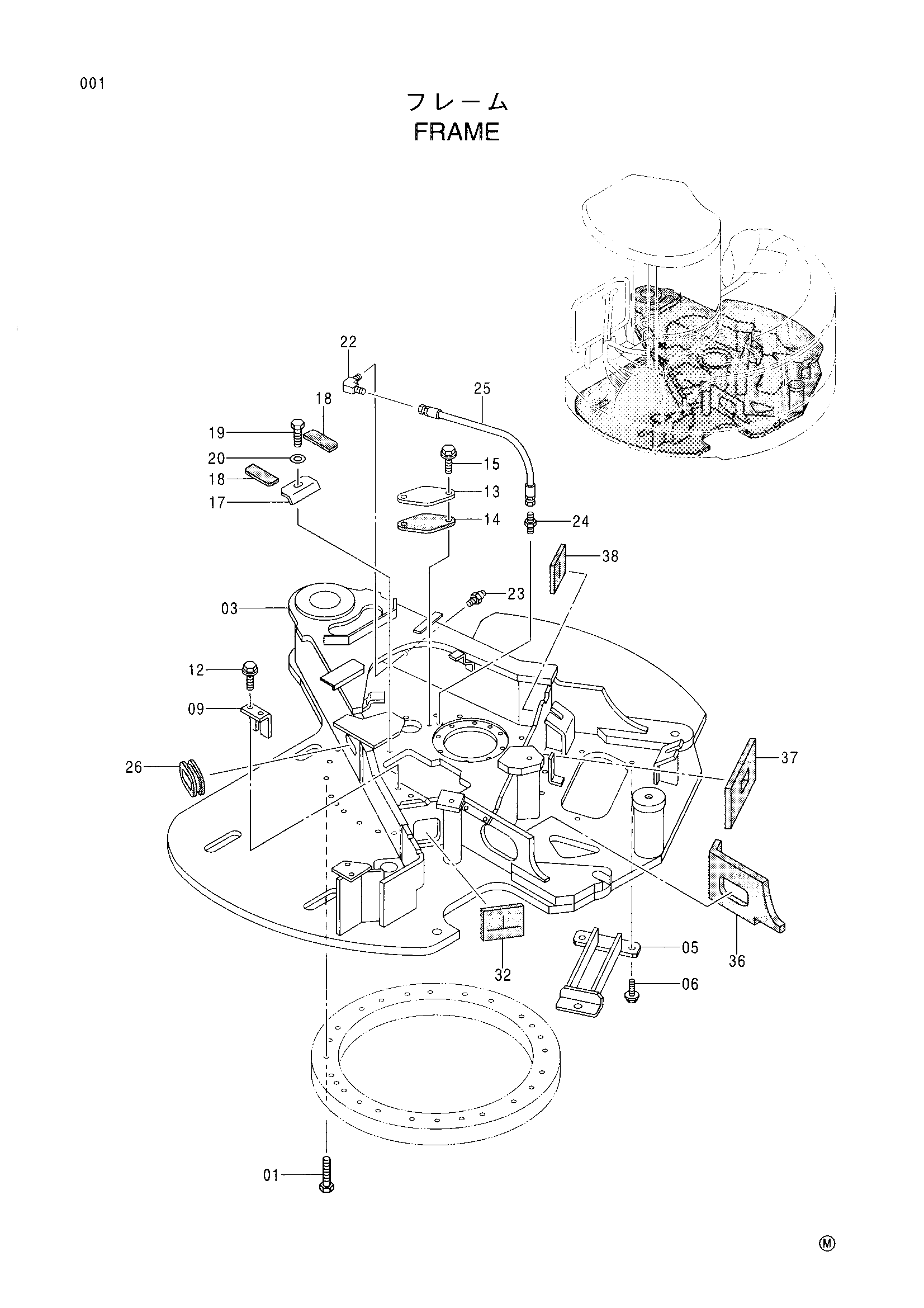

Заводская схема «Рама» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J981470 | Болт | 24 |
| 03 | 5005088 | Рама основной | 1 |
| 05 | 8066964 | Лоувер | 1 |
| 06 | J041028 | Болт с шайбой | 3 |
| 09 | 4324636 | Пластина | 1 |
| 12 | J041240 | Болт с шайбой | 2 |
| 13 | 4255799 | Крышка | 1 |
| 14 | 4161735 | Манжета | 1 |
| 15 | J051025 | Болт с шайбой | 2 |
| 17 | 4371459 | Пластина | 1 |
| 18 | 4372411 | Резиновая прокладка | 2 |
| 19 | J960820 | Болт | 1 |
| 20 | J254008 | Шайба | 1 |
| 22 | 4331916 | Угловой штуцер | 1 |
| 23 | J75481 | Пресс-маслёнка | 1 |
| 24 | 4331915 | Адаптер | 1 |
| 25 | 4372959 | Пластиковый шланг | 1 |
| 26 | 4372989 | Резиновая втулка | 1 |
| 32 | 4383039 | Резиновая прокладка | 1 |
| 36 | 4378036 | Резиновая прокладка | 1 |
| 37 | 4378037 | Резиновая прокладка | 1 |
| 38 | 4378038 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
