Основные гидролинии (5) — HITACHI EX58MU

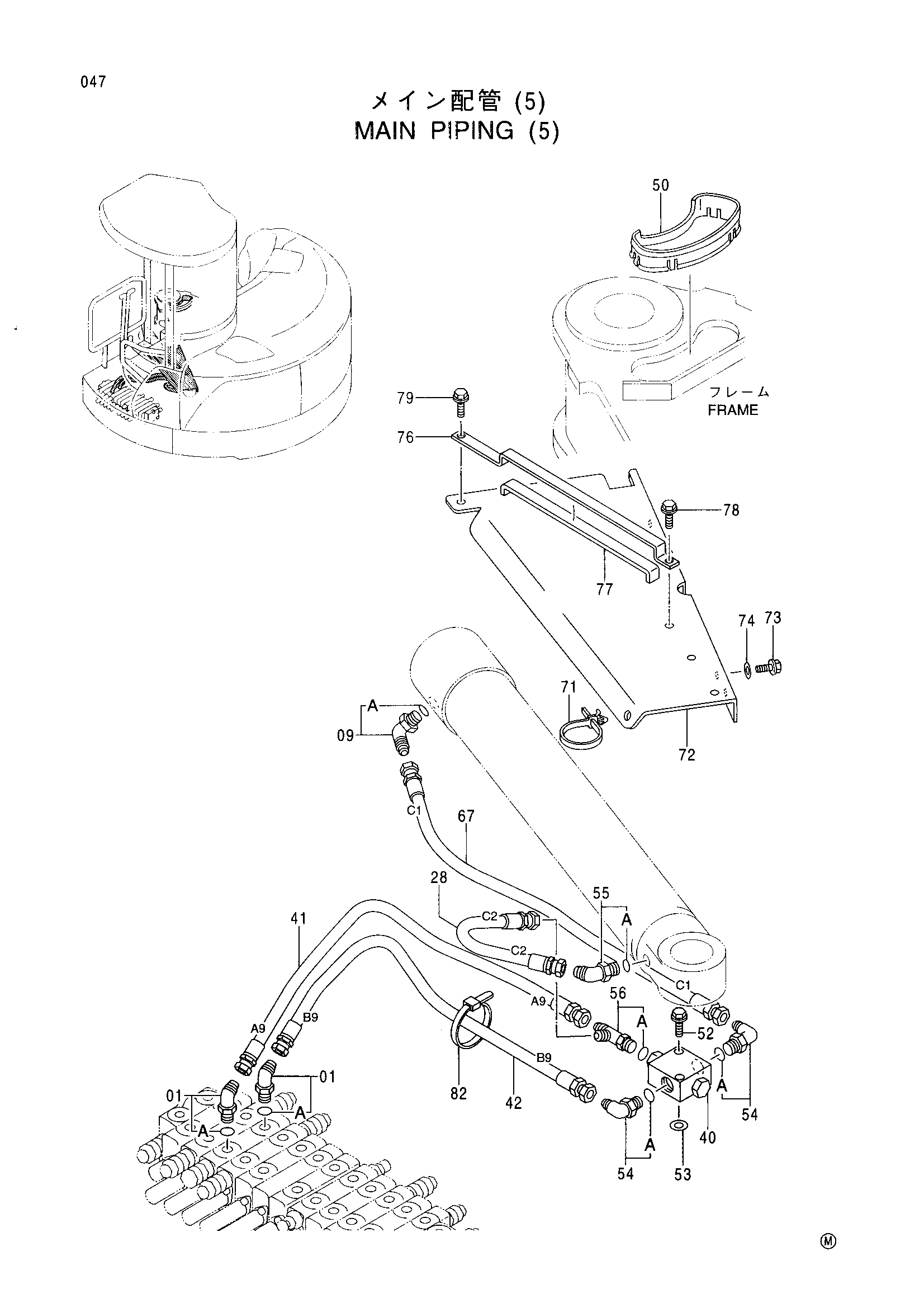

Заводская схема «Основные гидролинии (5)» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190244 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4154671 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4373863 | Шланг (C2) | 1 |
| 40 | 4359241 | Обратный клапан | 1 |
| 41 | 4376037 | Шланг (A9) | 1 |
| 42 | 4376038 | Шланг (B9) | 1 |
| 50 | 4367705 | Крышка | 1 |
| 52 | J090855 | Болт с шайбой | 2 |
| 53 | J254008 | Шайба | 2 |
| 54 | 4154671 | Угловой штуцер | 2 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4190244 | Угловой штуцер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4207300 | Тройник | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 67 | 4369413 | Шланг (C1) | 1 |
| 71 | 4254600 | Зажим | 1 |
| 72 | 8066689 | Направляющая шланг | 1 |
| 73 | J041018 | Болт с шайбой | 2 |
| 74 | J253110 | Плоская шайба | 2 |
| 76 | 4341301 | Хомут | 1 |
| 77 | 4341300 | Резиновая прокладка | 1 |
| 78 | J090820 | Болт с шайбой | 1 |
| 79 | J051020 | Болт с шайбой | 1 |
| 82 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
