Гидролинии рабочего оборудования (1) — HITACHI EX58MU

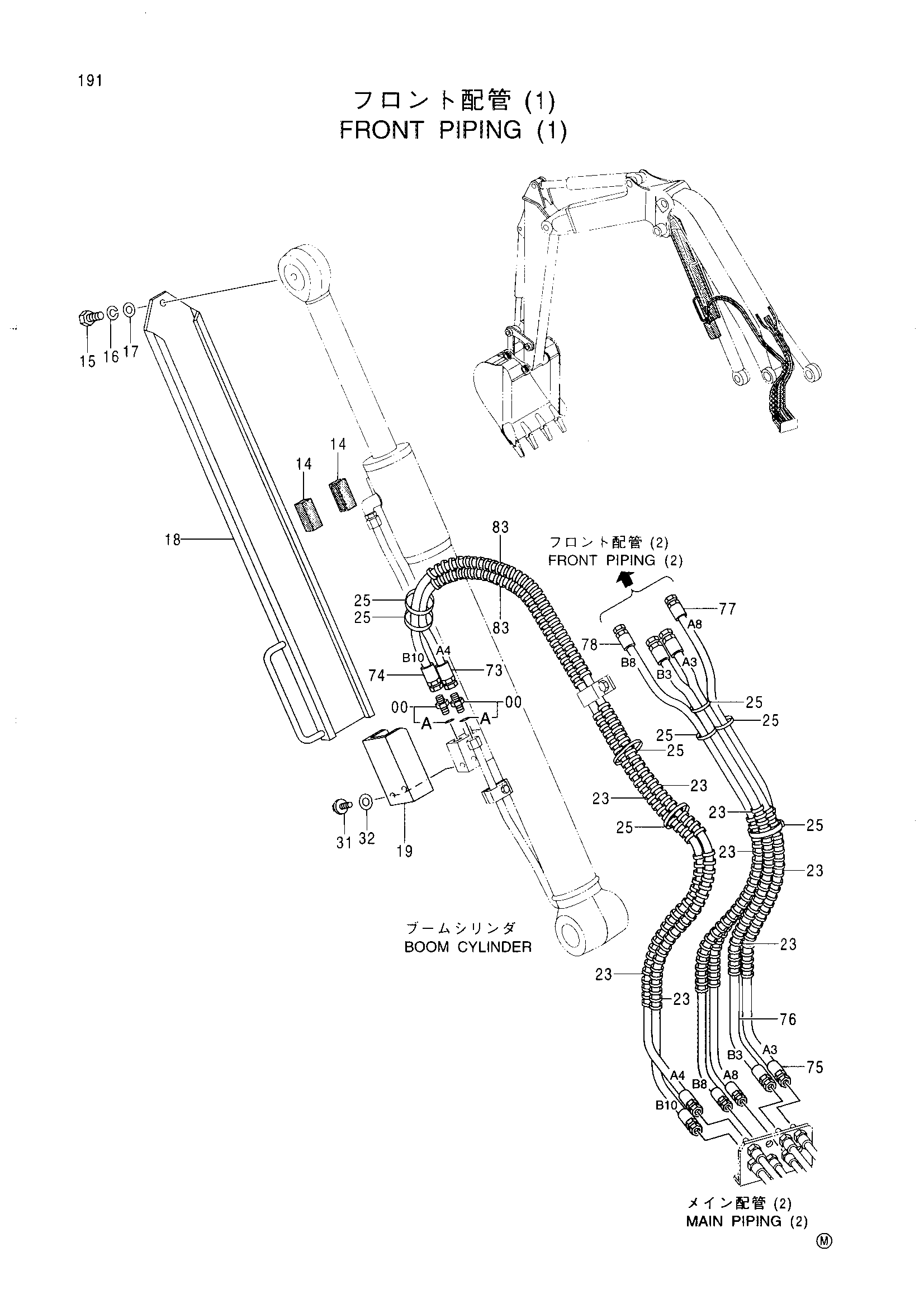

Заводская схема «Гидролинии рабочего оборудования (1)» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210361 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4352044 | Резиновая прокладка | 2 |
| 15 | J971225 | Болт | 1 |
| 16 | J252212 | Пружинная шайба | 1 |
| 17 | J254012 | Шайба | 1 |
| 18 | 8067706 | Крышка | 1 |
| 19 | 4371869 | Крышка | 1 |
| 23 | 4323247 | Защитный кожух | 8 |
| 25 | 4055312 замена: 4380017 | Ленточный зажим | 8 |
| 25 | 4380017 | Ленточный зажим | 8 |
| 31 | J080814 | Болт с шайбой | 2 |
| 32 | J253108 | Плоская шайба | 2 |
| 73 | 4373733 | Шланг (A4) | 1 |
| 74 | 4373734 | Шланг (B10) | 1 |
| 75 | 4373735 | Шланг (A3) | 1 |
| 76 | 4373736 | Шланг (B3) | 1 |
| 77 | 4373737 | Шланг (A8) | 1 |
| 78 | 4373738 | Шланг (B8) | 1 |
| 83 | 4373707 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
