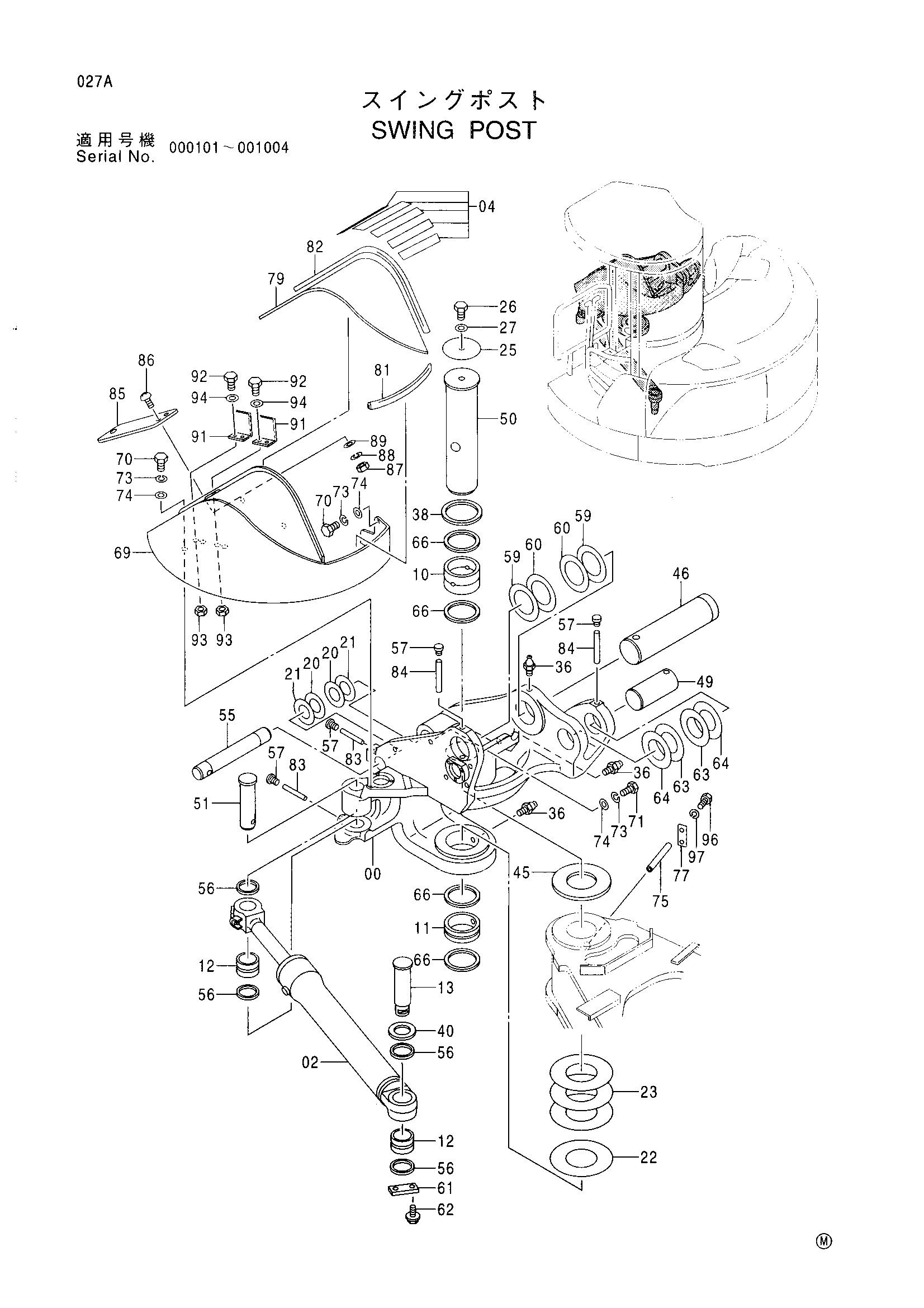

Поворотная колонна — HITACHI EX58MU

Заводская схема «Поворотная колонна» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	0002295 замена: 0002828	Свингпост	1
00	0002828	Свингпост	1
02	4353303	Гидроцилиндр. поворот	1
04	2040797	Уплотнение лента	1
10	4357812	Втулка	2
11	4357811	Втулка	1
12	4334427	Втулка	2
13	4360999	Палец	1
20	4353674	Регулировочная шайба 0.5	2
21	4353675	Регулировочная шайба 1.0	2
22	4357804	Регулировочная шайба 0.5	1
23	4357805	Регулировочная шайба 1.0	3
25	3076471	Крышка	1
26	J971220	Болт	1
27	J253112	Плоская шайба	1
36	J75481	Пресс-маслёнка	3
38	4357807	Проставка	1
40	4359615	Проставка	1
45	4360104	Упорная пластина	1
46	4372701	Палец	1
49	4365929	Палец	1
50	4365973	Палец	1
51	4365944	Палец	1
55	4372980	Палец	1
56	4117954	Пылезащитное уплотнение	4
57	4372815	Пробка	4
59	4372849	Регулировочная шайба 0.5	2
60	4372854	Регулировочная шайба 1.0	2
61	4344313	Пластина	1
62	J041230	Болт с шайбой	2
63	4353682	Регулировочная шайба 0.5	2
64	4353683	Регулировочная шайба 1.0	2
66	4085479	Пылезащитное уплотнение	4
69	7032082	Крышка	1
70	J960820	Болт	3
71	J960840	Болт	2
73	J252108	Пружинная шайба	5
74	J253108	Плоская шайба	5
75	4372973	Палец	1
77	4375690	Пластина	1
79	3075515	Сиденье резиновый	1
81	4367489	Амортизатор	1
82	4367490	Амортизатор	1
83	4373788	Палец	2
84	4373789	Палец	2
85	8066679	Крышка	1
86	J692620	Винт	2
87	J231106	Гайка	2
88	J252106	Пружинная шайба	2
89	J253106	Плоская шайба	2
91	4307285	Зажим	2
92	J090820	Болт с шайбой	4
93	J231108	Гайка	4
94	J253108	Плоская шайба	4
96	J971016	Болт	2
97	J252210	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
