Топливный бак — HITACHI EX58MU

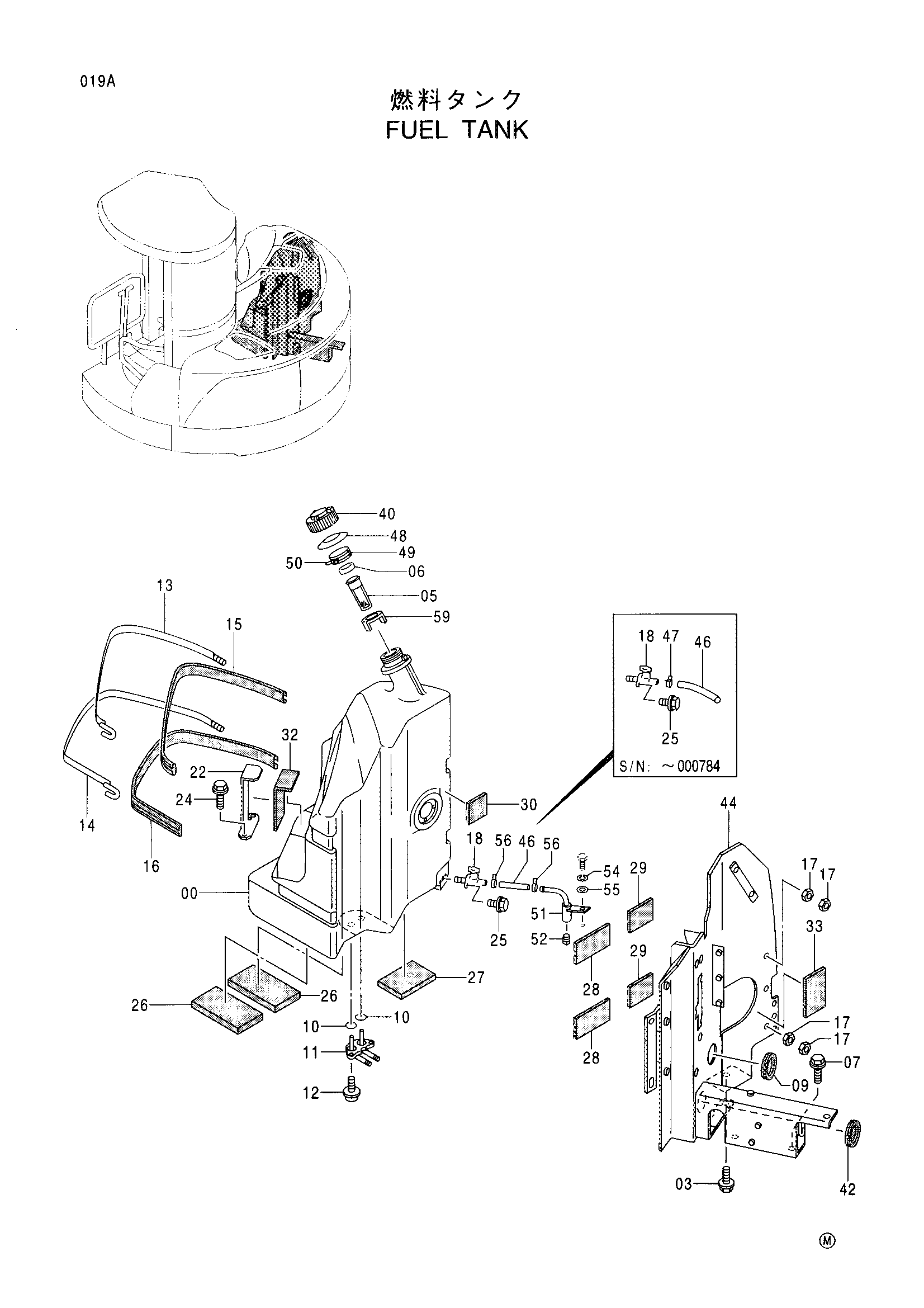

Заводская схема «Топливный бак» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4353312	Топливный бак	1
03	J041245	Болт с шайбой	1
05	4333414	Фильтр	1
06	4354694	Манжета резиновый	1
07	J041225	Болт с шайбой	4
09	4161992	Резиновая втулка	1
10	4202987	Уплотнительное кольцо	2
11	4355689	Сетчатый фильтр	1
12	J670514	Винт с шайбой	3
13	9745548	Ремень	1
13	9746943	Ремень	1
14	9745549	Ремень	1
15	4359202	Резиновая прокладка	1
16	4359203	Резиновая прокладка	1
17	J231210	Гайка	4
18	4361473 замена: 4393156	Кран	1
18	4393156	Кран	1
22	4359493	Пластина	1
24	J090818	Болт с шайбой	2
25	J090614	Болт с шайбой	2
26	4359630	Резиновая прокладка	2
27	4359631	Резиновая прокладка	1
28	4359632	Резиновая прокладка	2
29	4359633	Резиновая прокладка	2
30	4359634	Резиновая прокладка	1
32	4359636	Резиновая прокладка	1
33	4365504	Сиденье резиновый	1
40	4363356 замена: 4411204	Колпачок	1
40	4411204	Колпачок	1
42	4161993	Резиновая втулка	1
44	6016019 замена: 6016532	Кронштейн	1
44	6016019 замена: 9746943	Кронштейн	1
44	6016532	Кронштейн	1
46	4368063	Топливный шланг	1
46	4382927	Топливный шланг	1
47	4355028	Хомут шланга	1
48	4370074	Защитный чехол	1
49	4370075	Защитный чехол	1
50	4323613	Ленточный зажим	1
51	8064651	Трубка	1
52	94-2021	Пробка	1
54	J252108	Пружинная шайба	1
55	J253108	Пружинная шайба	1
56	4331118	Хомут шланга	2
59	4391027 замена: 4392417	Ограничитель	1
59	4392417	Ограничитель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
