Электрооборудование (2) — HITACHI EX58MU

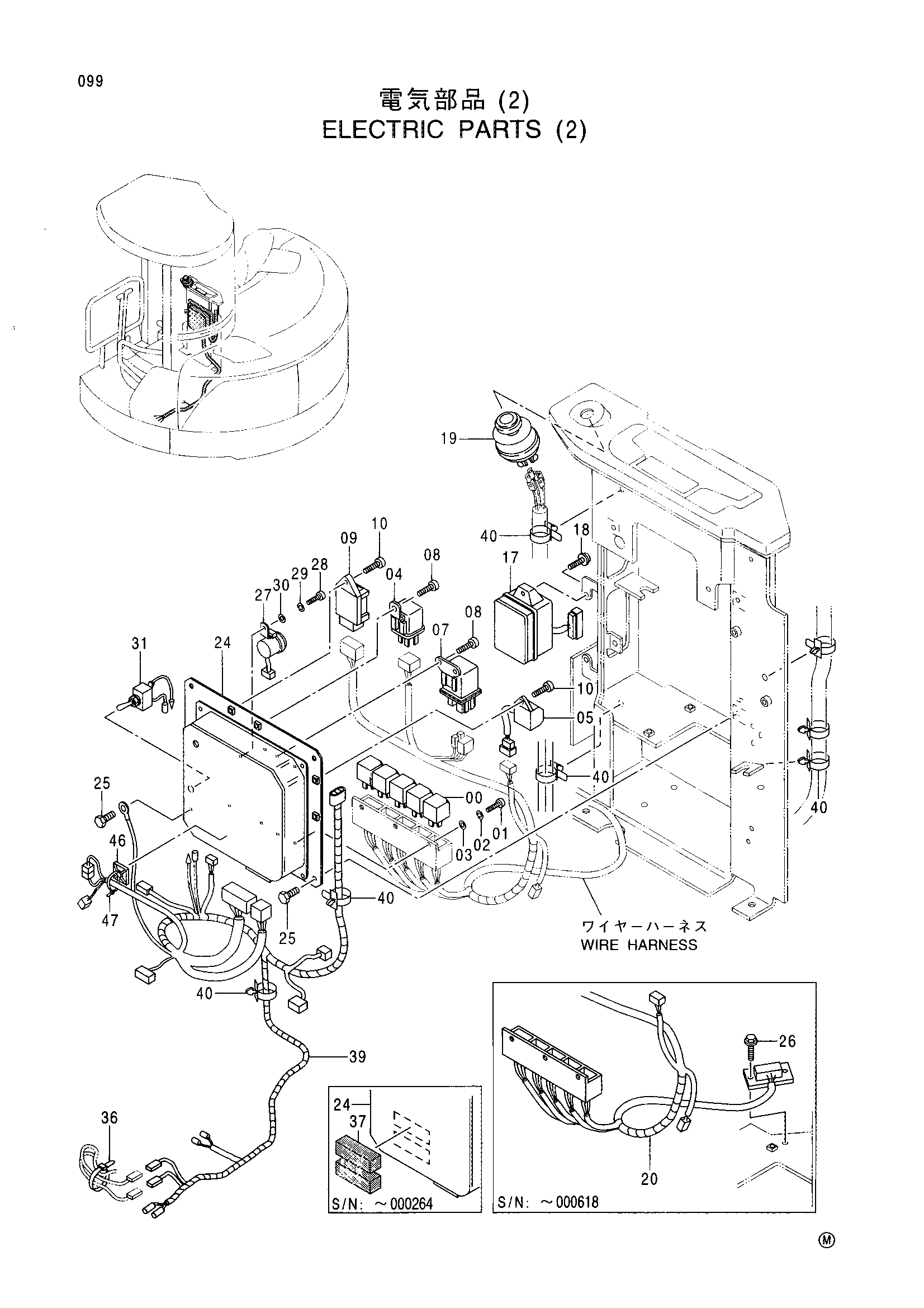

Заводская схема «Электрооборудование (2)» для HITACHI EX58MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4331906 | Реле | 5 |
| 01 | J691512 | Винт | 3 |
| 02 | J252105 | Пружинная шайба | 3 |
| 03 | J253105 | Плоская шайба | 3 |
| 04 | 4288451 | Реле | 1 |
| 05 | 4355587 | Реле защитный | 1 |
| 07 | 4355584 | Реле | 1 |
| 08 | J691612 | Винт | 3 |
| 09 | 4355586 | Таймер | 1 |
| 10 | J691616 | Винт | 2 |
| 17 | 4356088 | Короб предохранитель | 1 |
| 18 | J680620 | Винт с шайбой | 2 |
| 18 | J680625 замена: J680620 | Винт с шайбой | 2 |
| 20 | 3073600 | Жгут проводов | 1 |
| 24 | 4353323 | Контроллер | 1 |
| 25 | J960816 | Болт | 4 |
| 26 | J080616 | Болт с шайбой | 2 |
| 27 | 4330649 | Зуммер | 1 |
| 28 | J691612 | Винт | 1 |
| 29 | J252106 | Пружинная шайба | 1 |
| 30 | J253106 | Плоская шайба | 1 |
| 31 | 4330640 | Выключатель | 1 |
| 36 | 4055312 | Ленточный зажим | 1 |
| 37 | 4372691 | Резиновая прокладка | 2 |
| 39 | 2038963 | Жгут проводов | 1 |
| 39 | 2040199 замена: 2038963 | Жгут проводов | 1 |
| 40 | 4254600 | Зажим | 7 |
| 46 | 4375828 | Зажим провод | 1 |
| 47 | 4326365 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX58MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
