Стаирвай трубопроводы (1) — HITACHI EX5600-6LD

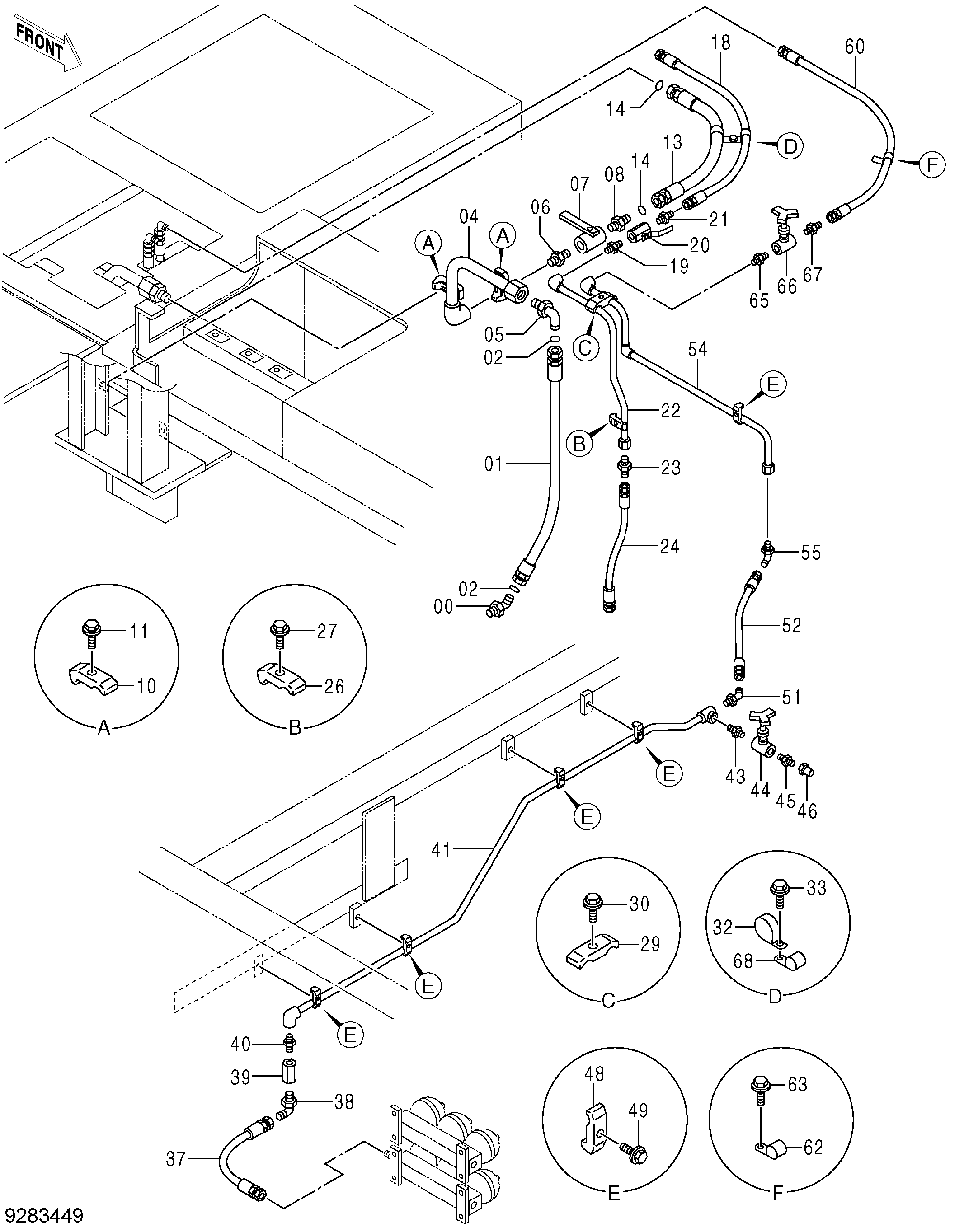

Заводская схема «Стаирвай трубопроводы (1)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853288 | Угловой штуцер | 1 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | 4636853 | Шланг | 1 |
| 02 | 4187328 | Уплотнительное кольцо | 2 |
| 04 | 9768528 | Трубка | 1 |
| 05 | A853388 | Угловой штуцер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4184837 | Адаптер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 94-4030 | Кран | 1 |
| 08 | 4208659 | Адаптер | 1 |
| 10 | 4053598 | Хомут трубки | 2 |
| 11 | J271260 | Болт с шайбой | 2 |
| 11A | J901260 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4665746 | Шланг | 1 |
| 14 | 4187328 | Уплотнительное кольцо | 2 |
| 18 | 4620109 | Шланг | 1 |
| 19 | 4221287 | Адаптер | 1 |
| 20 | 94-4028 | Кран | 1 |
| 21 | 4234652 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 9768668 | Трубка | 1 |
| 23 | A852144 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4676500 | Шланг | 1 |
| 26 | 4053594 | Хомут трубки | 1 |
| 27 | J271045 | Болт с шайбой | 1 |
| 27A | J901045 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4202559 | Хомут трубки | 1 |
| 30 | J271245 | Болт с шайбой | 1 |
| 30A | J901245 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 32 | 4190262 | Зажим | 1 |
| 33 | J271025 | Болт с шайбой | 1 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 37 | 4660392 | Шланг | 1 |
| 38 | A852333 | Угловой штуцер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4605960 | Обратный клапан | 1 |
| 40 | 4620794 | Адаптер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 2 |
| 41 | 9768670 | Трубка | 1 |
| 43 | 4198472 | Адаптер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 2 |
| 44 | 4620787 | Запорный клапан | 1 |
| 45 | 4346505 | Адаптер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4208224 | Пробка | 1 |
| 48 | 4138227 | Хомут трубки | 5 |
| 49 | J271040 | Болт с шайбой | 5 |
| 49A | J901040 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 51 | A852233 | Угловой штуцер | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4625916 | Шланг | 1 |
| 54 | 9768669 | Трубка | 1 |
| 55 | A852333 | Угловой штуцер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 4362829 | Шланг | 1 |
| 62 | 4190273 | Зажим | 1 |
| 63 | J271025 | Болт с шайбой | 1 |
| 63A | J901025 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 65 | 4198472 | Адаптер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 2 |
| 66 | 4620787 | Запорный клапан | 1 |
| 67 | A852133 | Адаптер | 1 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 4190262 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
