Впускной и выпускной устройство — HITACHI EX5600-6LD

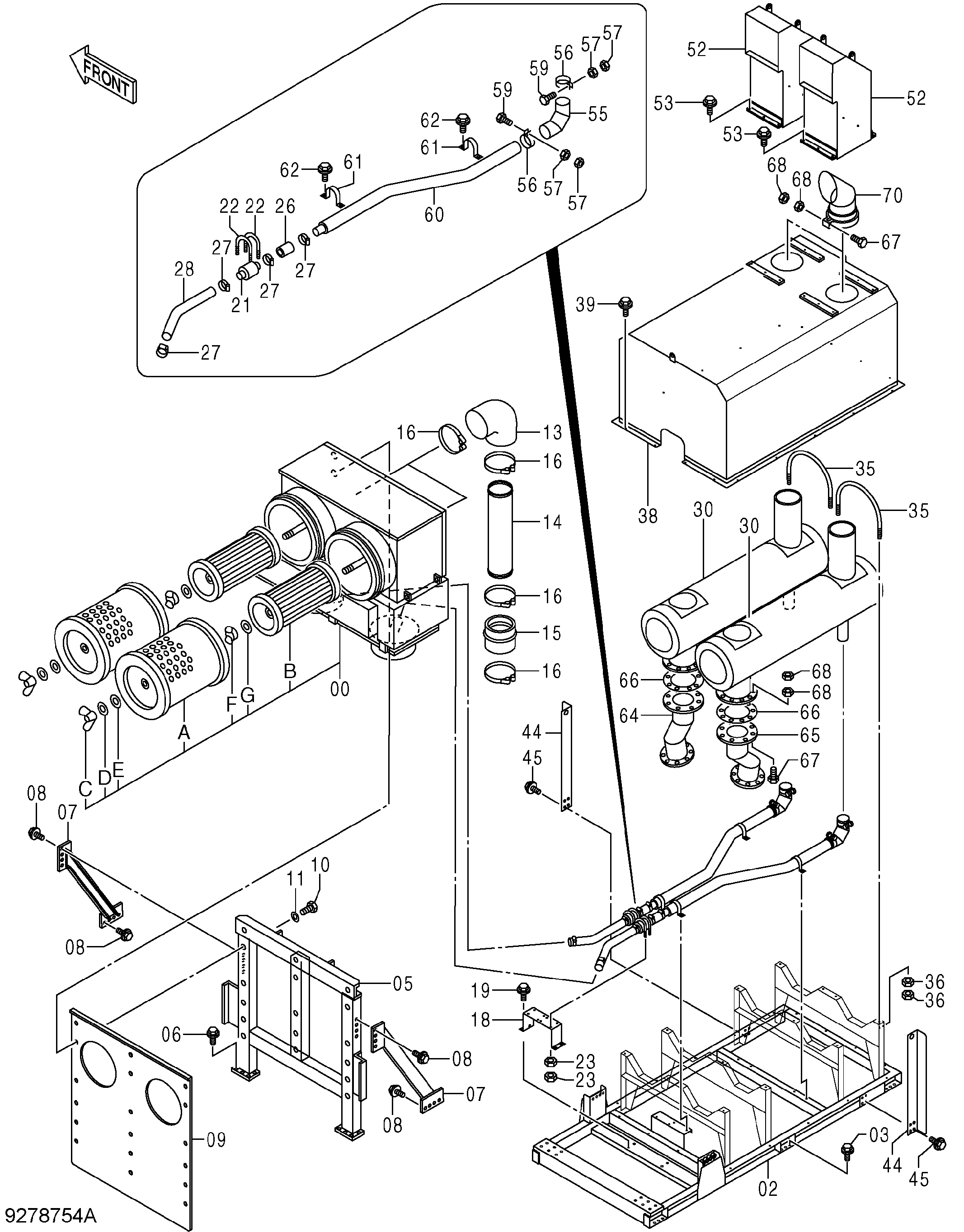

Заводская схема «Впускной и выпускной устройство» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4654121 | Фильтр воздушный | 1 |
| 00A | 4331923 | Элемент наружный | 2 |
| 00B | 4331920 | Элемент внутренний | 2 |
| 00C | 4626014 | Гайка | 2 |
| 00D | 4626006 | Прокладка | 2 |
| 00E | 4162834 | Зажим | 2 |
| 00F | 4626011 | Гайка | 2 |
| 00G | 4626012 | Палец | 2 |
| 02 | 6025551 | Кронштейн | 1 |
| 03 | J281230 | Болт с шайбой | 18 |
| 03A | J901230 | Болт | 1 |
| 03B | 4249324 | Шайба | 1 |
| 05 | 7052916 | Опора | 1 |
| 06 | J271240 | Болт с шайбой | 12 |
| 06A | J901240 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 8106647 | Стойка | 2 |
| 08 | J281240 | Болт с шайбой | 16 |
| 08A | J901240 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 09 | 3110414 | Крышка | 1 |
| 10 | 4305422 | Болт | 18 |
| 11 | A590116 | Плоская шайба | 18 |
| 13 | 4430766 | Резиновый шланг | 2 |
| 14 | 4671375 | Трубка | 2 |
| 15 | 4348920 | Резиновый шланг | 2 |
| 16 | 4282501 | Хомут шланга | 8 |
| 18 | 9768034 | Кронштейн | 1 |
| 19 | J271235 | Болт с шайбой | 4 |
| 19A | J901235 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 4377257 | Обратный клапан | 2 |
| 22 | 4178143 | U-образный болт | 4 |
| 23 | J950010 | Гайка | 16 |
| 26 | 4701885 | Шланг | 2 |
| 27 | 4504199 | Хомут шланга | 8 |
| 28 | 4701887 | Шланг | 2 |
| 30 | 4686397 | Глушитель | 2 |
| 35 | 4632519 | U-образный болт | 8 |
| 36 | M520012 | Гайка | 32 |
| 38 | 6025552 | Крышка | 1 |
| 39 | J271030 | Болт с шайбой | 18 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 44 | 4654852 | Стойка | 2 |
| 45 | J281240 | Болт с шайбой | 8 |
| 45A | J901240 | Болт | 1 |
| 45B | 4249324 | Шайба | 1 |
| 52 | 7051182 | Крышка | 2 |
| 53 | J271025 | Болт с шайбой | 12 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 55 | 8100003 | Трубка | 2 |
| 56 | 4632588 | Лента | 4 |
| 57 | M520807 | Гайка | 8 |
| 59 | J900835 | Болт | 4 |
| 60 | 8109704 | Трубка | 2 |
| 61 | 4000909 | Хомут трубки | 4 |
| 62 | J271035 | Болт с шайбой | 8 |
| 62A | J901035 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 64 | 8109702 | Трубка | 1 |
| 65 | 8109703 | Трубка | 1 |
| 66 | 4633050 | Прокладка | 2 |
| 67 | J901050 | Болт | 18 |
| 68 | M520010 | Гайка | 36 |
| 70 | 8109871 | Выпускная труба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
