Подогрев щиток (левый) — HITACHI EX5600-6LD

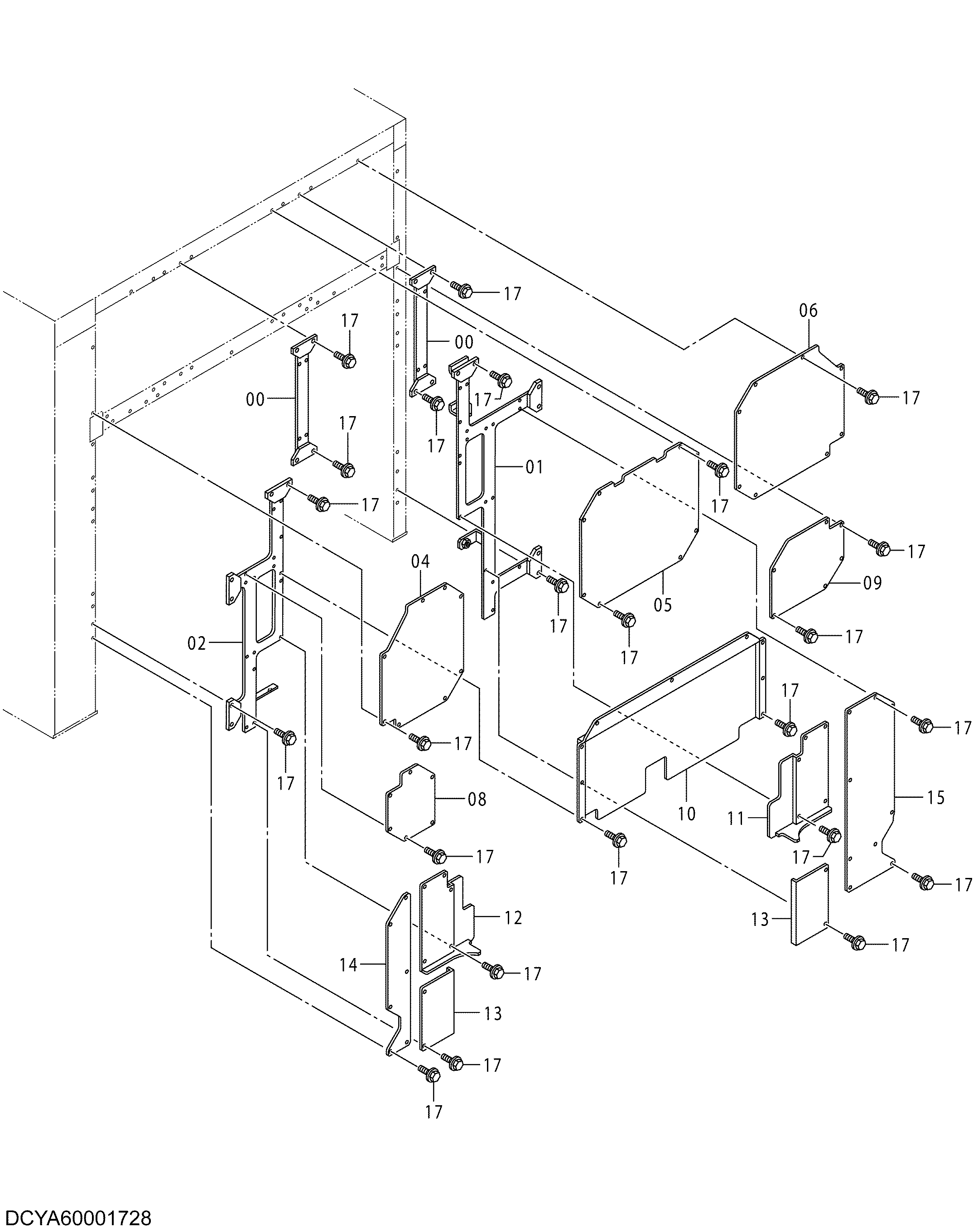

Заводская схема «Подогрев щиток (левый)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768031 | Кронштейн | 2 |
| 01 | YA40000293 | Кронштейн | 1 |
| 02 | YA40000294 | Кронштейн | 1 |
| 04 | 8109681 | Крышка | 1 |
| 05 | 8109679 | Крышка | 1 |
| 06 | 8109682 | Крышка | 1 |
| 08 | 4671301 | Крышка | 1 |
| 09 | 4671304 | Крышка | 1 |
| 10 | YA40000469 | Крышка | 1 |
| 11 | YA40000470 | Крышка | 1 |
| 12 | YA40000471 | Крышка | 1 |
| 13 | YA00000649 | Крышка | 2 |
| 14 | YA00000650 | Крышка | 1 |
| 15 | YA00000652 | Крышка | 1 |
| 17 | J281030 | Болт с шайбой | 94 |
| 17A | J901030 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
