Пумп-пилот (1) — HITACHI EX5600-6LD

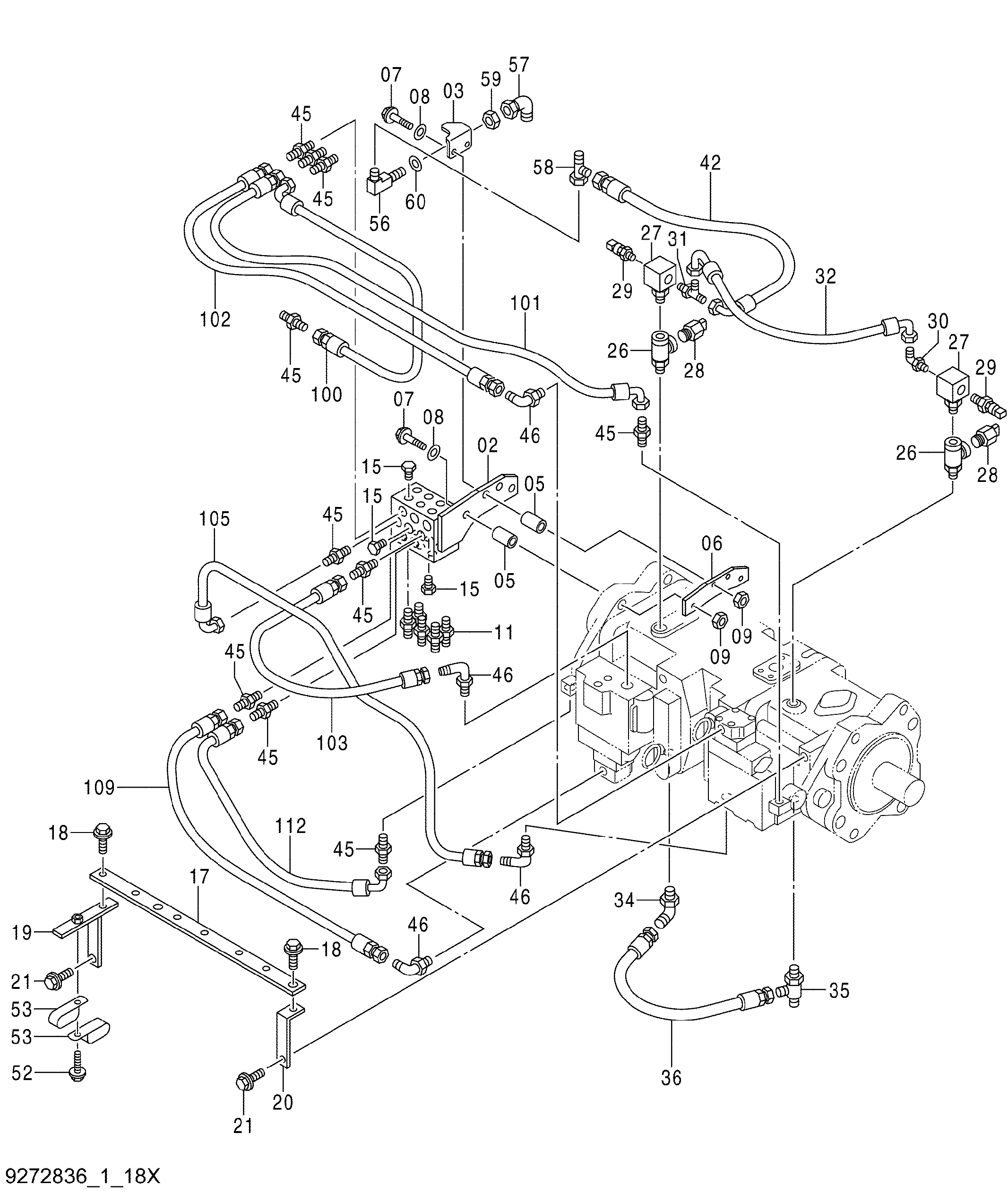

Заводская схема «Пумп-пилот (1)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8119759 | Коллектор | 1 |
| 03 | 9772161 | Кронштейн | 1 |
| 05 | 4347147 | Проставка | 4 |
| 06 | 4712019 | Пластина | 1 |
| 07 | J271090 | Болт с шайбой | 4 |
| 07A | J901090 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J222010 | Шайба | 4 |
| 09 | J950010 | Гайка | 4 |
| 11 | A852122 | Адаптер | 5 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 8 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 9766057 | Кронштейн | 1 |
| 18 | J271030 | Болт с шайбой | 2 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 9768131 | Кронштейн | 1 |
| 20 | 9768133 | Кронштейн | 1 |
| 21 | J271220 | Болт с шайбой | 2 |
| 21A | J901220 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 26 | 4365983 | Тройник | 2 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4370902 | Тройник | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4670726 | Датчик | 2 |
| 28A | 955656 | Уплотнительное кольцо | 1 |
| 29 | 4436535 | Датчик давления | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852322 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852422 | Тройник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4722322 | Шланг | 1 |
| 34 | A852366 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | A852466 | Тройник | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4722327 | Шланг | 1 |
| 42 | 4722403 | Шланг | 1 |
| 45 | A852122 | Адаптер | 10 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852322 | Угловой штуцер | 4 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 52 | J271030 | Болт с шайбой | 1 |
| 52A | J901030 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | 4190292 | Зажим | 2 |
| 56 | 4285863 | Угловой штуцер | 1 |
| 57 | 4239976 | Унион S | 1 |
| 58 | 4246672 | Соединительный штуцер | 1 |
| 59 | 4202531 | Гайка | 1 |
| 60 | A590114 | Плоская шайба | 1 |
| 100 | 4214464 | Шланг | 1 |
| 101 | 4276961 | Шланг | 1 |
| 102 | 4313090 | Шланг | 1 |
| 103 | 4246325 | Шланг | 1 |
| 105 | 4349511 | Шланг | 1 |
| 109 | 4224471 | Шланг | 1 |
| 112 | 4323282 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
