Реле панель — HITACHI EX5600-6LD

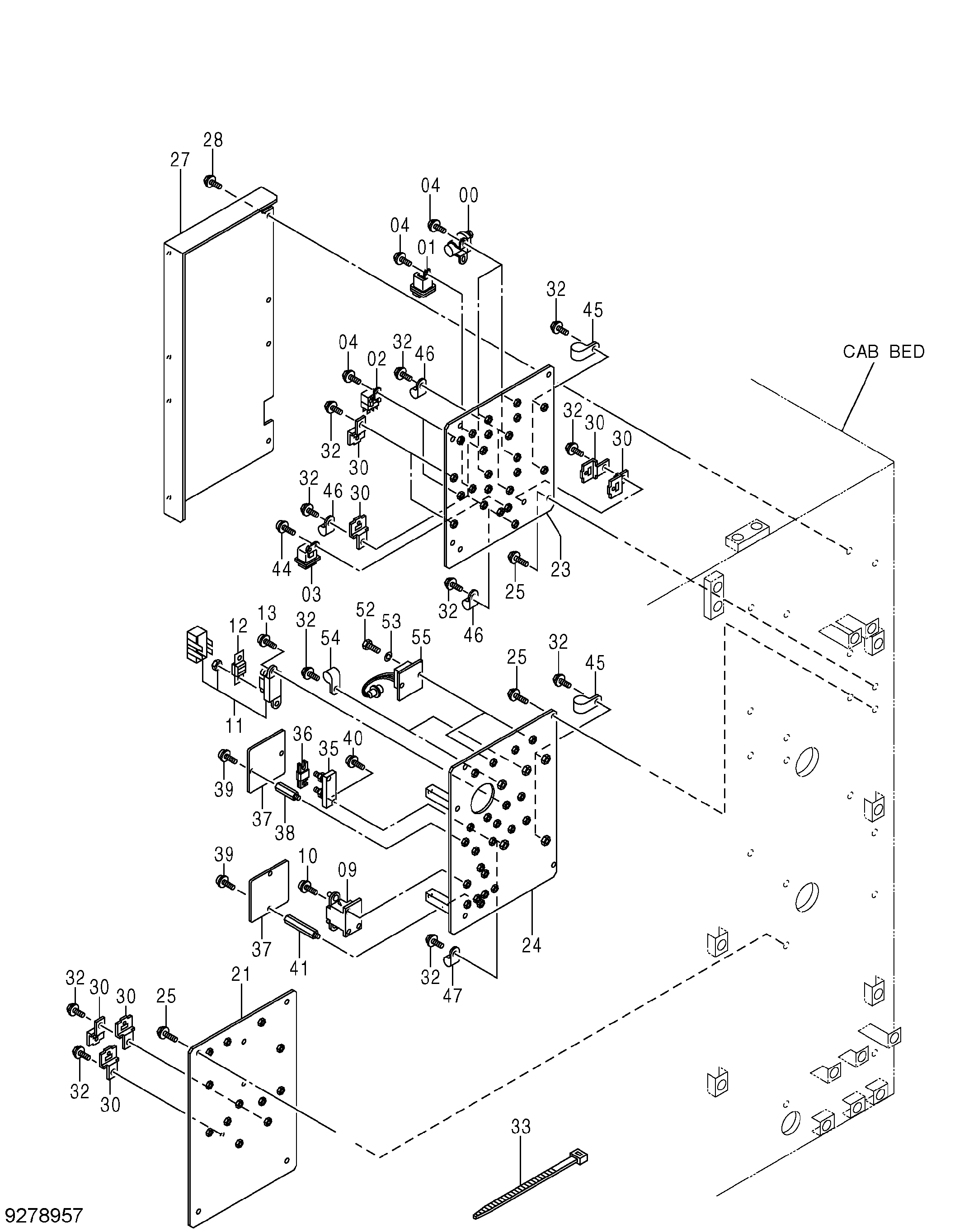

Заводская схема «Реле панель» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4287277 | Реле | 4 |
| 01 | 4275750 | Реле защитный | 2 |
| 02 | 4414207 | Реле | 2 |
| 03 | 4352729 | Реле | 1 |
| 04 | J260616 | Болт с шайбой | 12 |
| 04A | J900616 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 09 | 4679292 | Реле | 2 |
| 10 | J460516 | Винт с шайбой | 6 |
| 11 | 4447405 | Держатель предохранитель | 2 |
| 12 | 4447271 | Предохранитель | 2 |
| 13 | J460514 | Винт с шайбой | 8 |
| 21 | 8109615 | Панель | 1 |
| 23 | 8109614 | Панель | 1 |
| 24 | 7055223 | Панель | 1 |
| 25 | J281025 | Болт с шайбой | 12 |
| 25A | J901025 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 27 | 8109616 | Крышка | 1 |
| 28 | J281030 | Болт с шайбой | 8 |
| 28A | J901030 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 30 | 4448037 | Кронштейн | 9 |
| 32 | J271025 | Болт с шайбой | 15 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 4055311 | Ленточный зажим | 6 |
| 35 | 4473850 | Держатель предохранитель | 2 |
| 36 | 4474692 | Предохранитель (400A) | 2 |
| 37 | 4479575 | Крышка | 2 |
| 38 | 4476401 | Болт | 2 |
| 39 | J460620 | Винт с шайбой | 4 |
| 40 | J460520 | Винт с шайбой | 4 |
| 41 | 4679364 | Болт | 2 |
| 44 | J460514 | Винт с шайбой | 2 |
| 45 | 4190264 | Зажим | 4 |
| 46 | 4190253 | Зажим | 7 |
| 47 | 4190261 | Зажим | 1 |
| 52 | J900816 | Болт | 4 |
| 53 | A590908 | Пружинная шайба | 4 |
| 54 | 4190277 | Зажим | 2 |
| 55 | 4613384 | Таймер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
