Поворот трубопроводы (2) — HITACHI EX5600-6LD

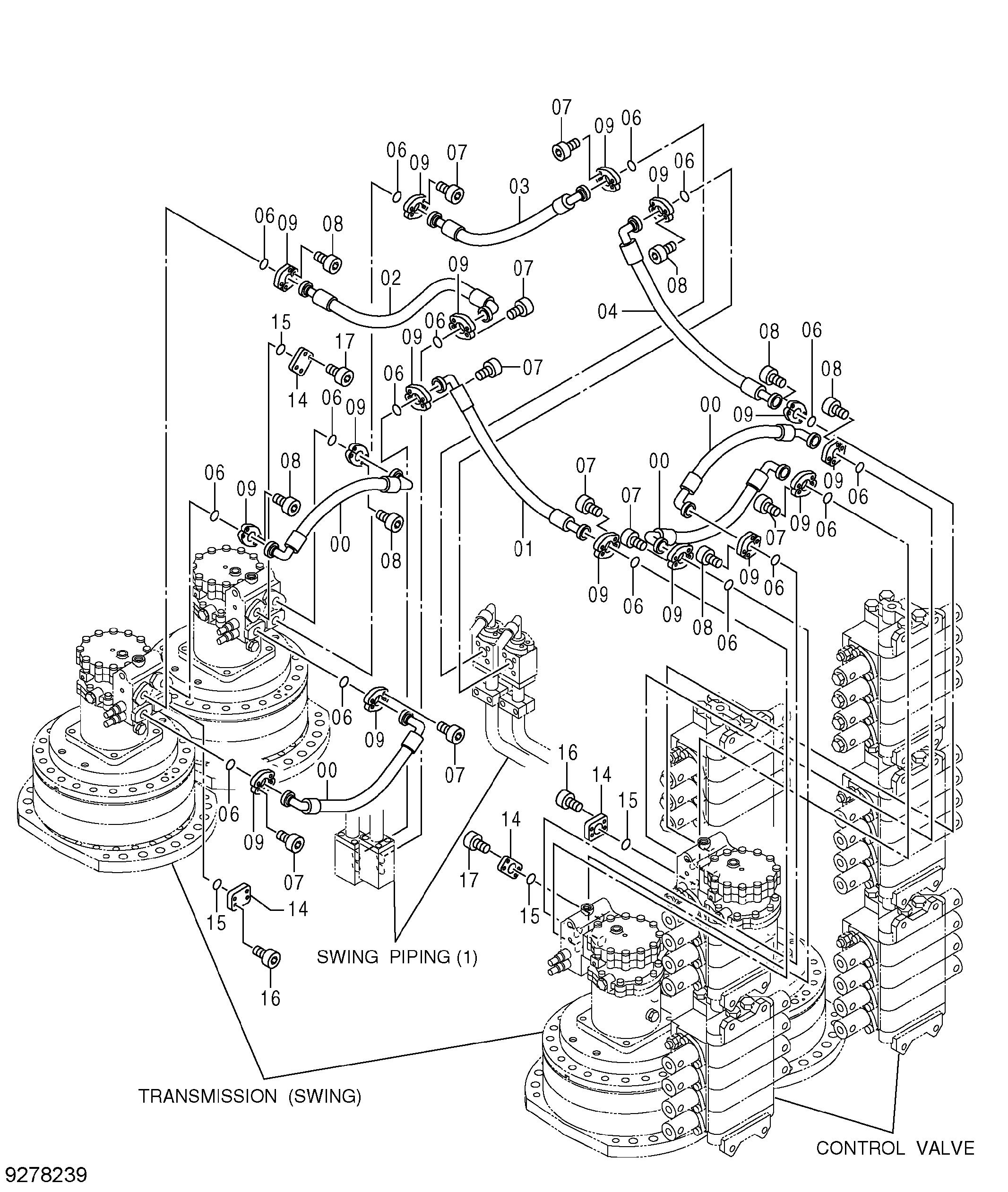

Заводская схема «Поворот трубопроводы (2)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4405732 | Шланг | 4 |
| 01 | 4395602 | Шланг | 1 |
| 02 | 4395603 | Шланг | 1 |
| 03 | 4182624 | Шланг | 1 |
| 04 | 4182625 | Шланг | 1 |
| 06 | 4366537 | Уплотнительное кольцо | 16 |
| 07 | M341245 | Болт с внутренним шестигранником | 40 |
| 08 | M341260 | Болт с внутренним шестигранником | 24 |
| 09 | 4075853 | Разъёмный фланец | 32 |
| 14 | 4118188 | Крышка | 4 |
| 15 | 4508805 | Уплотнительное кольцо | 4 |
| 16 | M341245 | Болт с внутренним шестигранником | 16 |
| 17 | M341260 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
