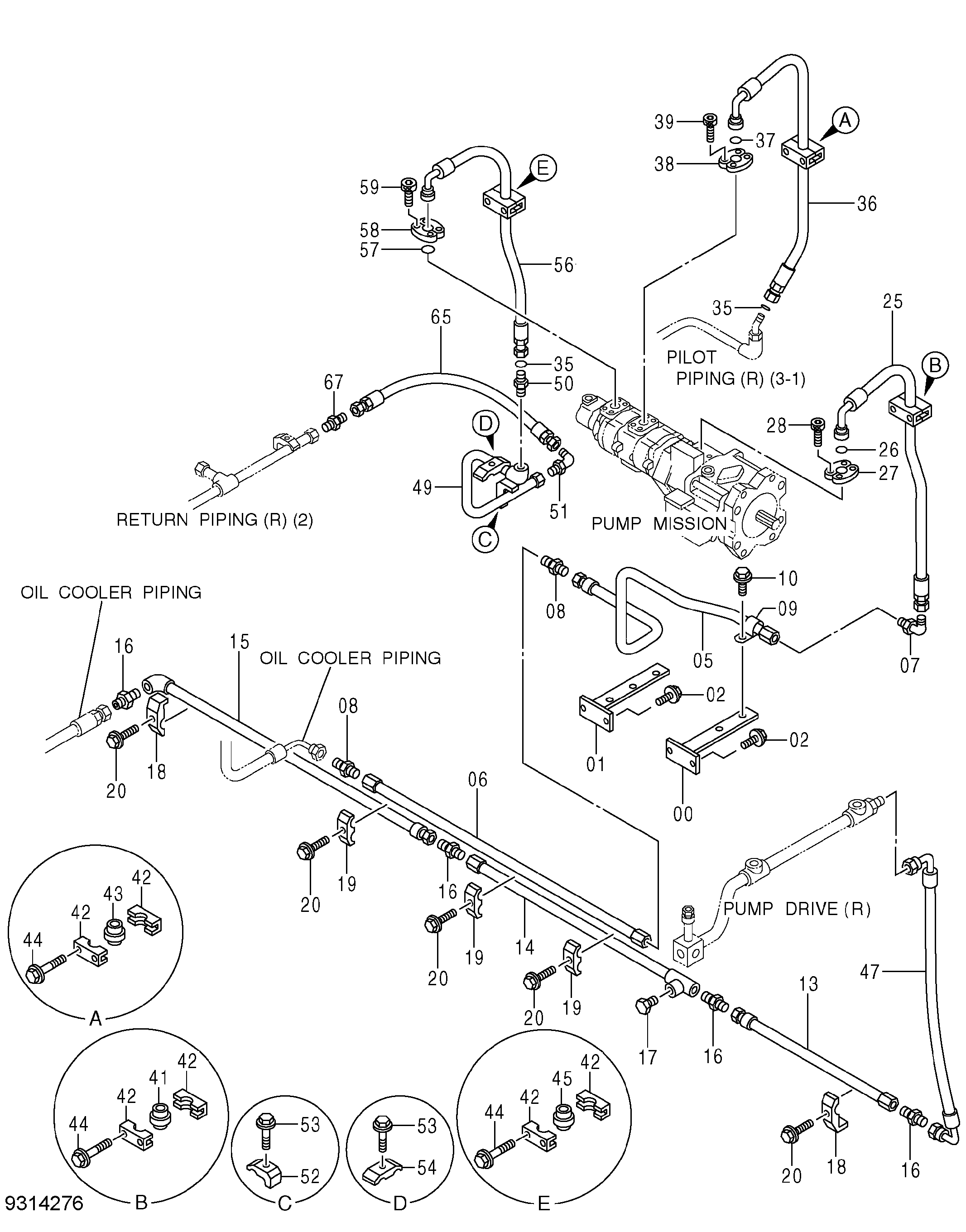

Дополнительный. насос трубопроводы (правый) — HITACHI EX5600-6LD
Заводская схема «Дополнительный. насос трубопроводы (правый)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8072361 | Кронштейн | 1 |
| 01 | 8072360 | Кронштейн | 1 |
| 02 | J271230 | Болт с шайбой | 4 |
| 02A | J901230 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 05 | 8072350 | Трубка | 1 |
| 06 | 9750283 | Трубка | 1 |
| 07 | A852366 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852166 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4053595 | Хомут трубки | 1 |
| 10 | J271255 | Болт с шайбой | 1 |
| 10A | J901255 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 13 | 9750275 | Трубка | 1 |
| 14 | 9750276 | Трубка | 1 |
| 15 | 9750277 | Трубка | 1 |
| 16 | A852166 | Адаптер | 4 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | A885003 | Пробка | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4053595 | Хомут трубки | 2 |
| 19 | 4053596 | Хомут трубки | 3 |
| 20 | J271255 | Болт с шайбой | 5 |
| 20A | J901255 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 25 | 4402750 | Шланг | 1 |
| 26 | 4433588 | Уплотнительное кольцо | 1 |
| 27 | 4506459 | Разъёмный фланец | 2 |
| 28 | M341036 | Болт с внутренним шестигранником | 4 |
| 35 | 4187308 | Уплотнительное кольцо | 2 |
| 36 | 4457568 | Шланг | 1 |
| 37 | 4292382 | Уплотнительное кольцо | 1 |
| 38 | 962453 | Разъёмный фланец | 2 |
| 39 | M341030 | Болт с внутренним шестигранником | 4 |
| 41 | 4409114 | Втулка | 1 |
| 42 | 4189932 | Хомут | 3 |
| 43 | 4411725 | Втулка | 1 |
| 44 | J271095 | Болт с шайбой | 6 |
| 44A | J901095 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 4253455 | Втулка | 1 |
| 47 | 4402737 | Шланг | 1 |
| 49 | 9750278 | Трубка | 1 |
| 50 | A853166 | Адаптер | 1 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | 4156435 | Угловой штуцер | 1 |
| 51A | 4506424 | Уплотнительное кольцо | 1 |
| 52 | 4053595 | Хомут трубки | 1 |
| 53 | J271255 | Болт с шайбой | 2 |
| 53A | J901255 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 54 | 4053596 | Хомут трубки | 1 |
| 56 | 4714148 | Шланг | 1 |
| 57 | 966993 | Уплотнительное кольцо | 1 |
| 58 | 962453 | Разъёмный фланец | 2 |
| 59 | M341030 | Болт с внутренним шестигранником | 4 |
| 65 | 4676468 | Шланг | 1 |
| 67 | 4456399 | Адаптер | 1 |
| 67A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
