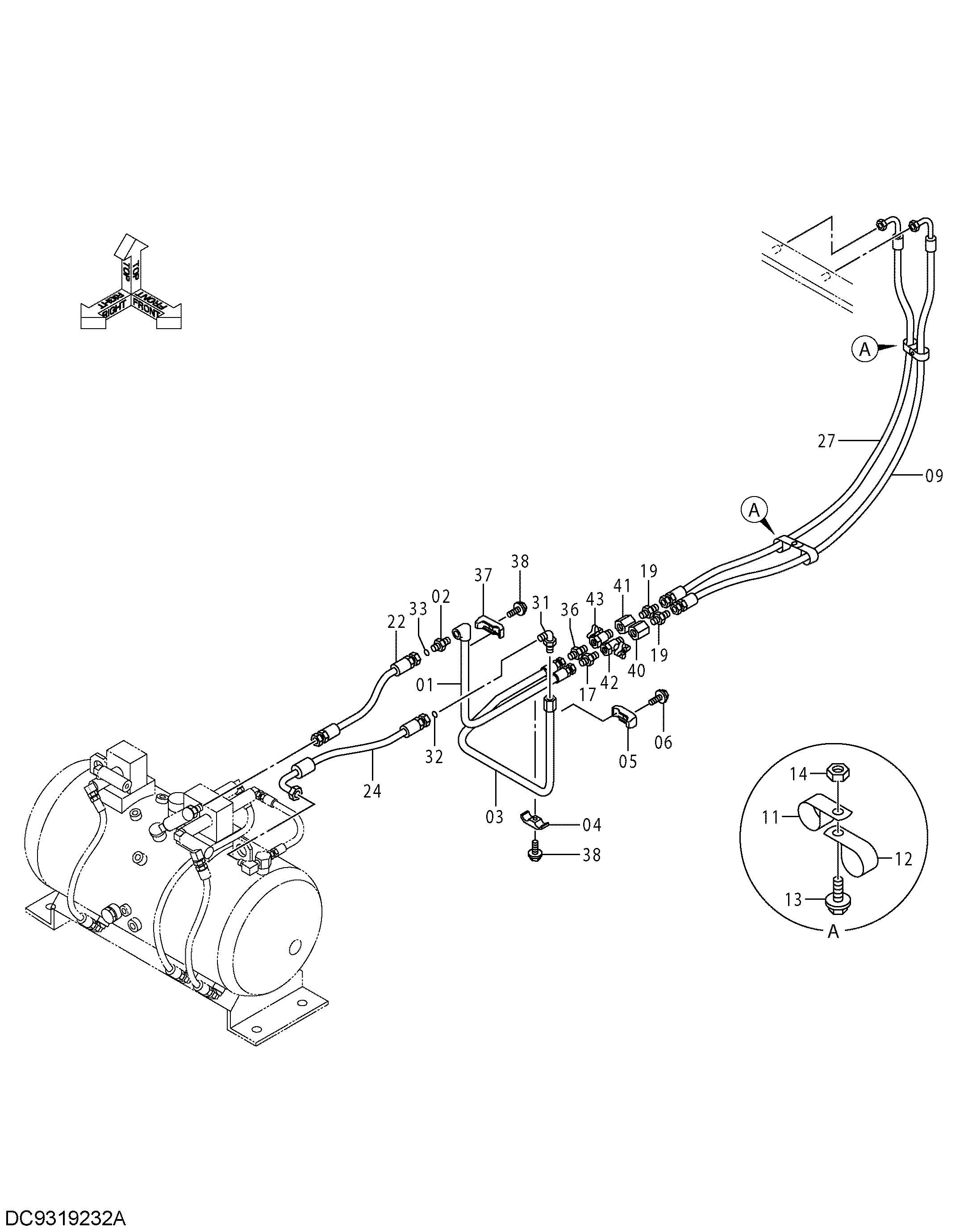

Двигатель масляный расширительный бачок трубопроводы (правый) — HITACHI EX5600-6LD
Заводская схема «Двигатель масляный расширительный бачок трубопроводы (правый)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9772982 | Трубка | 1 |
| 03 | 8123633 | Трубка | 1 |
| 04 | 4141806 | Хомут трубки | 1 |
| 05 | 4053594 | Хомут трубки | 1 |
| 06 | J271050 | Болт с шайбой | 1 |
| 06A | J901050 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 09 | 4675097 | Шланг | 1 |
| 11 | 4190277 | Зажим | 2 |
| 12 | 4190274 | Зажим | 2 |
| 13 | J271025 | Болт с шайбой | 2 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J950010 | Гайка | 2 |
| 17 | 94-1304 | Адаптер | 1 |
| 19 | 4221278 | Адаптер | 1 |
| 22 | 4623333 | Шланг | 1 |
| 24 | 4719517 | Шланг | 1 |
| 26 | 4221287 | Адаптер | 1 |
| 27 | 4719516 | Шланг | 1 |
| 30 | 4250084 | Адаптер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | A852344 | Угловой штуцер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4153098 | Уплотнительное кольцо | 1 |
| 33 | 4153103 | Уплотнительное кольцо | 1 |
| 36 | 94-1303 | Адаптер | 1 |
| 37 | 4053595 | Хомут трубки | 1 |
| 38 | J271255 | Болт с шайбой | 2 |
| 38A | J901255 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 40 | 94-0678 | Разъём S | 1 |
| 41 | 94-0677 | Разъём S | 1 |
| 42 | 4193832 | Шаровой клапан | 1 |
| 43 | 4184833 | Шаровой клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
