Кондиционер (2) — HITACHI EX5600-6LD

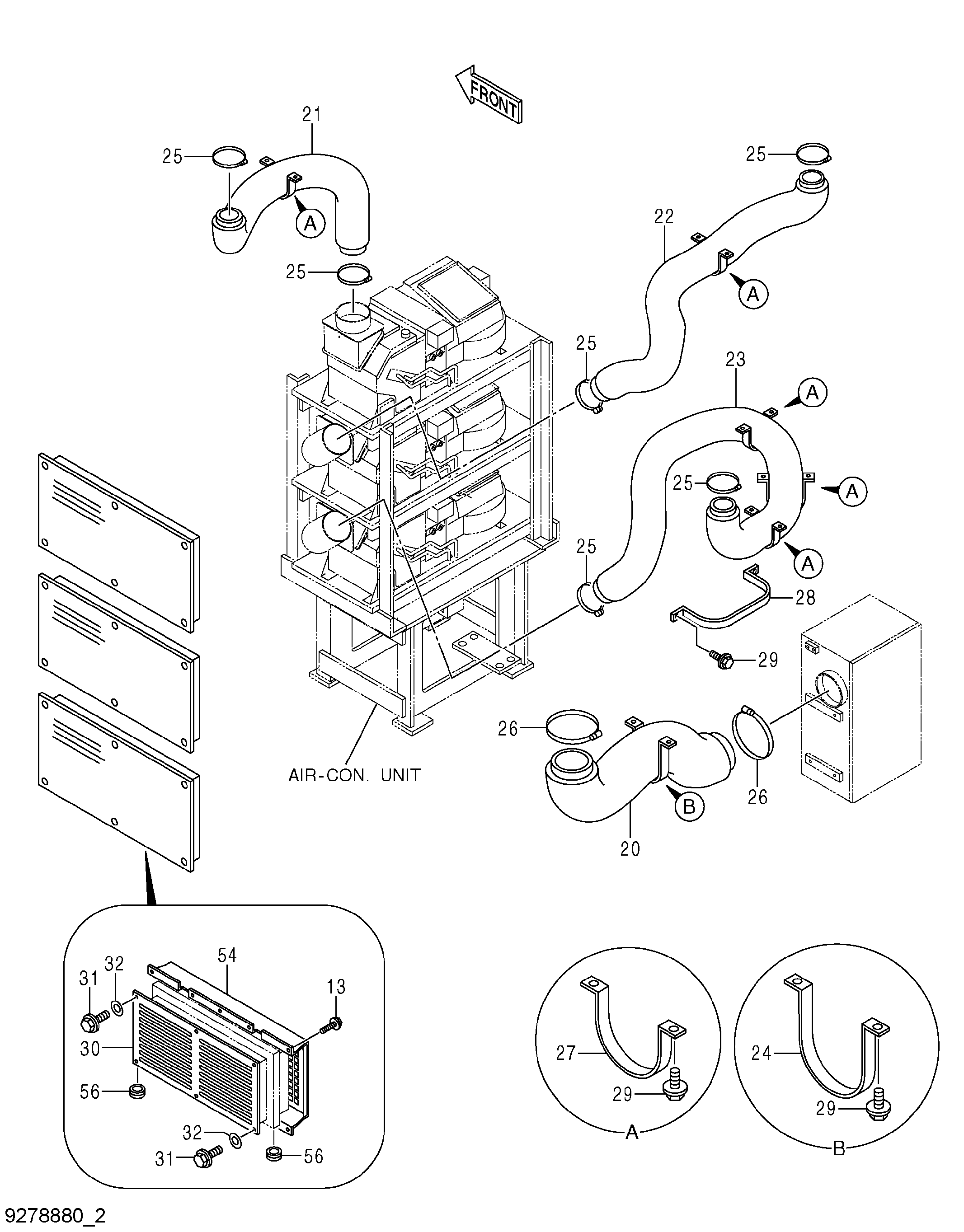

Заводская схема «Кондиционер (2)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | J271025 | Болт с шайбой | 42 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 20 | 4647752 | Воздушный шланг | 1 |
| 21 | 4647749 | Воздушный шланг | 1 |
| 22 | 4647750 | Воздушный шланг | 1 |
| 23 | 4401098 | Воздушный шланг | 1 |
| 24 | 4625795 | Хомут | 1 |
| 25 | 4245194 | Хомут шланга | 6 |
| 26 | 4397538 | Хомут шланга | 2 |
| 27 | 4353353 | Хомут | 5 |
| 28 | 4647487 | Хомут | 1 |
| 29 | J271025 | Болт с шайбой | 14 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4304793 | Пластина | 3 |
| 31 | J901020 | Болт | 18 |
| 32 | J222010 | Шайба | 18 |
| 54 | 2051593 | Крышка | 3 |
| 56 | 4088401 | Резиновая втулка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
