Пилотные гидролинии (правый)(2-1) — HITACHI EX5600-6LD

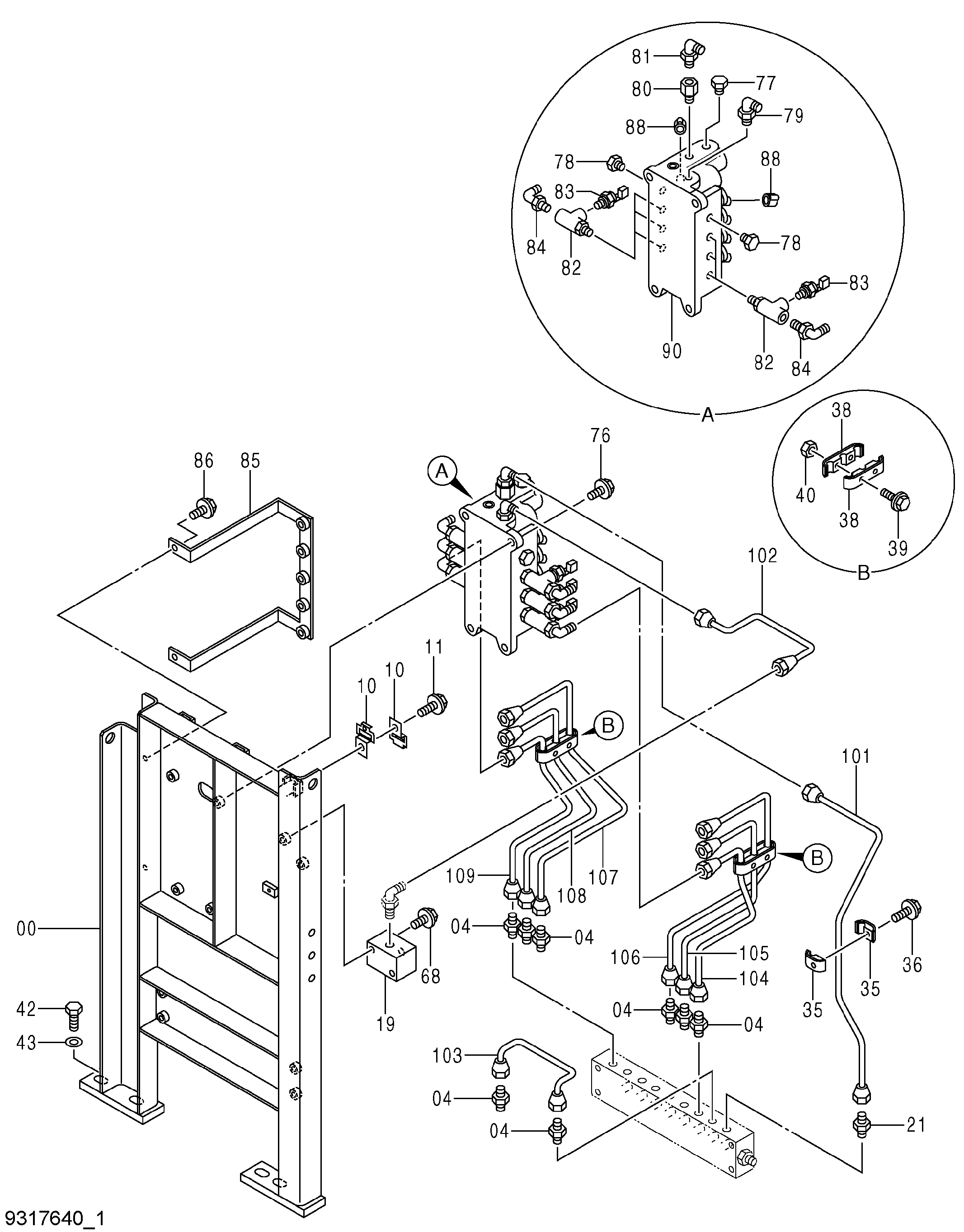

Заводская схема «Пилотные гидролинии (правый)(2-1)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7059487 | Кронштейн | 1 |
| 04 | 4255304 | Штуцер трубки | 8 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4448037 | Кронштейн | 2 |
| 11 | J271025 | Болт с шайбой | 1 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 19 | 4402141 | Блок | 1 |
| 21 | 4344020 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4367706 | Хомут | 2 |
| 36 | J260630 | Болт с шайбой | 1 |
| 36A | J900630 | Болт | 1 |
| 36B | A590106 | Плоская шайба | 1 |
| 38 | 4344349 | Хомут | 4 |
| 39 | J260625 | Болт с шайбой | 4 |
| 39A | J900625 | Болт | 1 |
| 39B | A590106 | Плоская шайба | 1 |
| 40 | M500605 | Гайка | 4 |
| 42 | J931645 | Болт | 4 |
| 43 | J222016 | Шайба | 4 |
| 68 | J271070 | Болт с шайбой | 2 |
| 68A | J901070 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 76 | J271040 | Болт с шайбой | 4 |
| 76A | J901040 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
| 77 | A885004 | Пробка | 1 |
| 77A | 4506418 | Уплотнительное кольцо | 1 |
| 78 | A885002 | Пробка | 2 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
| 79 | 4293950 | Угловой штуцер | 1 |
| 79A | 957366 | Уплотнительное кольцо | 1 |
| 80 | 4263452 | Переходник S | 1 |
| 80A | 4506418 | Уплотнительное кольцо | 1 |
| 81 | 4344046 | Угловой штуцер | 1 |
| 81A | 4509180 | Уплотнительное кольцо | 1 |
| 82 | 4454002 | Тройник | 6 |
| 82A | 957366 | Уплотнительное кольцо | 1 |
| 83 | 4436535 | Датчик давления | 6 |
| 83A | 957366 | Уплотнительное кольцо | 1 |
| 84 | 4293950 | Угловой штуцер | 6 |
| 84A | 957366 | Уплотнительное кольцо | 1 |
| 85 | 8103357 | Кронштейн | 1 |
| 86 | J271030 | Болт с шайбой | 2 |
| 86A | J901030 | Болт | 1 |
| 86B | J222010 | Шайба | 1 |
| 88 | 4677463 | Пробка | 2 |
| 90 | 9305228 | Электромагнитный клапан | 1 |
| 101 | 4718004 | Трубка | 1 |
| 102 | 4718005 | Трубка | 1 |
| 103 | 4675545 | Трубка | 1 |
| 104 | 4718006 | Трубка | 1 |
| 105 | 4718007 | Трубка | 1 |
| 106 | 4718008 | Трубка | 1 |
| 107 | 4718009 | Трубка | 1 |
| 108 | 4718010 | Трубка | 1 |
| 109 | 4718011 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
