Кондиционер (1) — HITACHI EX5600-6LD

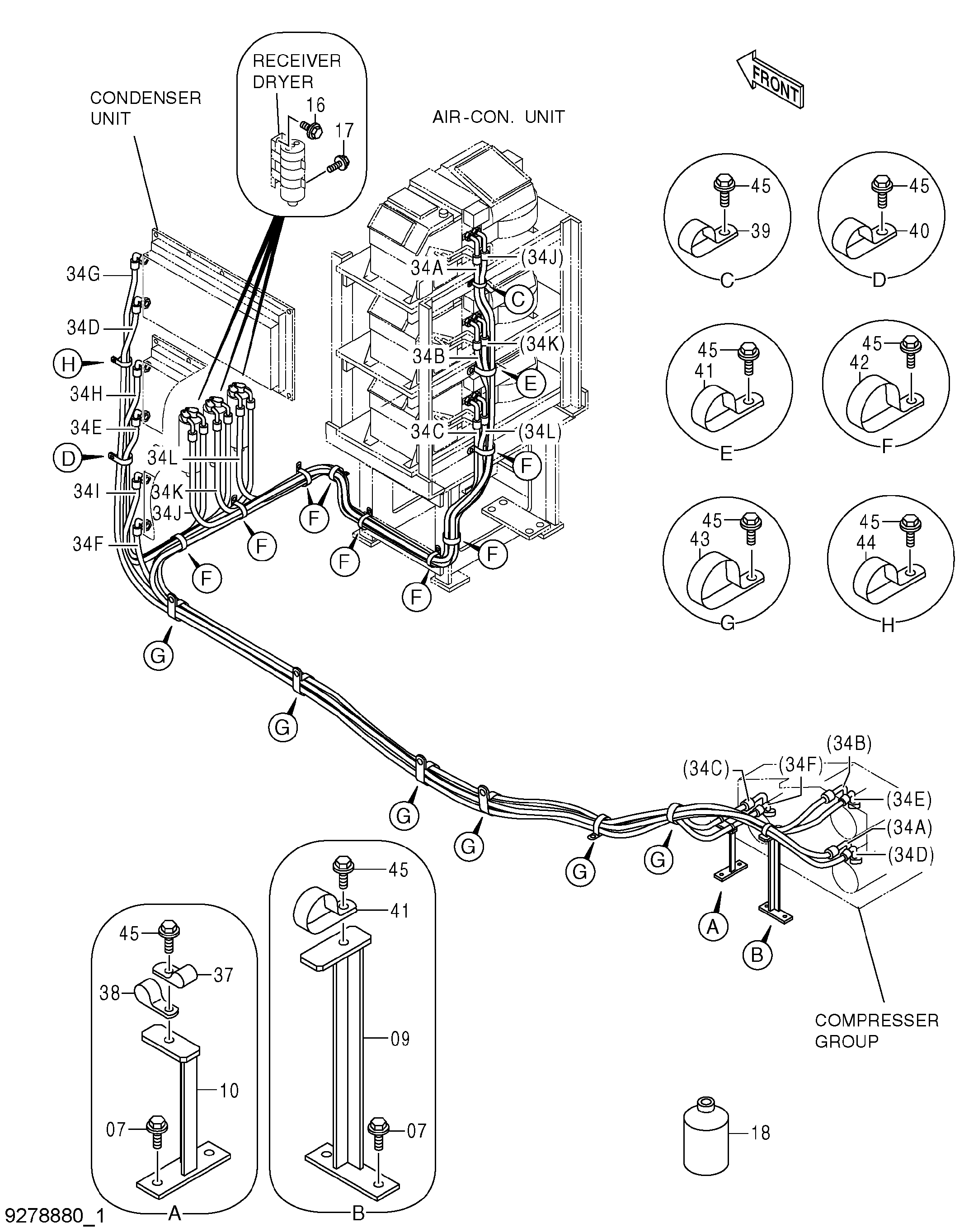

Заводская схема «Кондиционер (1)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
07	J271035	Болт с шайбой	4
07A	J901035	Болт	1
07B	J222010	Шайба	1
09	9749699	Кронштейн	1
10	9749725	Кронштейн	1
16	J260816	Болт с шайбой	6
16A	J900816	Болт	1
16B	A590108	Плоская шайба	1
17	J260620	Болт с шайбой	6
17A	J900620	Болт	1
17B	A590106	Плоская шайба	1
18	4347644	GAS	15
34A	4671679	Шланг радиатора	1
34A1	4639566	Уплотнительное кольцо	2
34B	4671680	Шланг радиатора	1
34B1	4639566	Уплотнительное кольцо	2
34C	4671681	Шланг радиатора	1
34C1	4639566	Уплотнительное кольцо	2
34D	4671682	Шланг радиатора	1
34D1	4639565	Уплотнительное кольцо	2
34E	4671683	Шланг радиатора	1
34E1	4639565	Уплотнительное кольцо	2
34F	4671684	Шланг радиатора	1
34F1	4639565	Уплотнительное кольцо	2
34G	4652765	Шланг радиатора	1
34G1	4639562	Уплотнительное кольцо	2
34H	4652766	Шланг радиатора	1
34H1	4639562	Уплотнительное кольцо	2
34I	4652767	Шланг радиатора	1
34I1	4639562	Уплотнительное кольцо	2
34J	4671685	Шланг радиатора	1
34J1	4639562	Уплотнительное кольцо	2
34K	4671686	Шланг радиатора	1
34K1	4639562	Уплотнительное кольцо	2
34L	4671687	Шланг радиатора	1
34L1	4639562	Уплотнительное кольцо	2
37	4190274	Зажим	1
38	4190263	Зажим	1
39	4190264	Зажим	1
40	4190291	Зажим	1
41	4190265	Зажим	2
42	4193816	Зажим	8
43	4204135	Зажим	6
44	4192035	Зажим	1
45	J271025	Болт с шайбой	20
45A	J901025	Болт	1
45B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
