Масляный радиатор — HITACHI EX5600-6LD

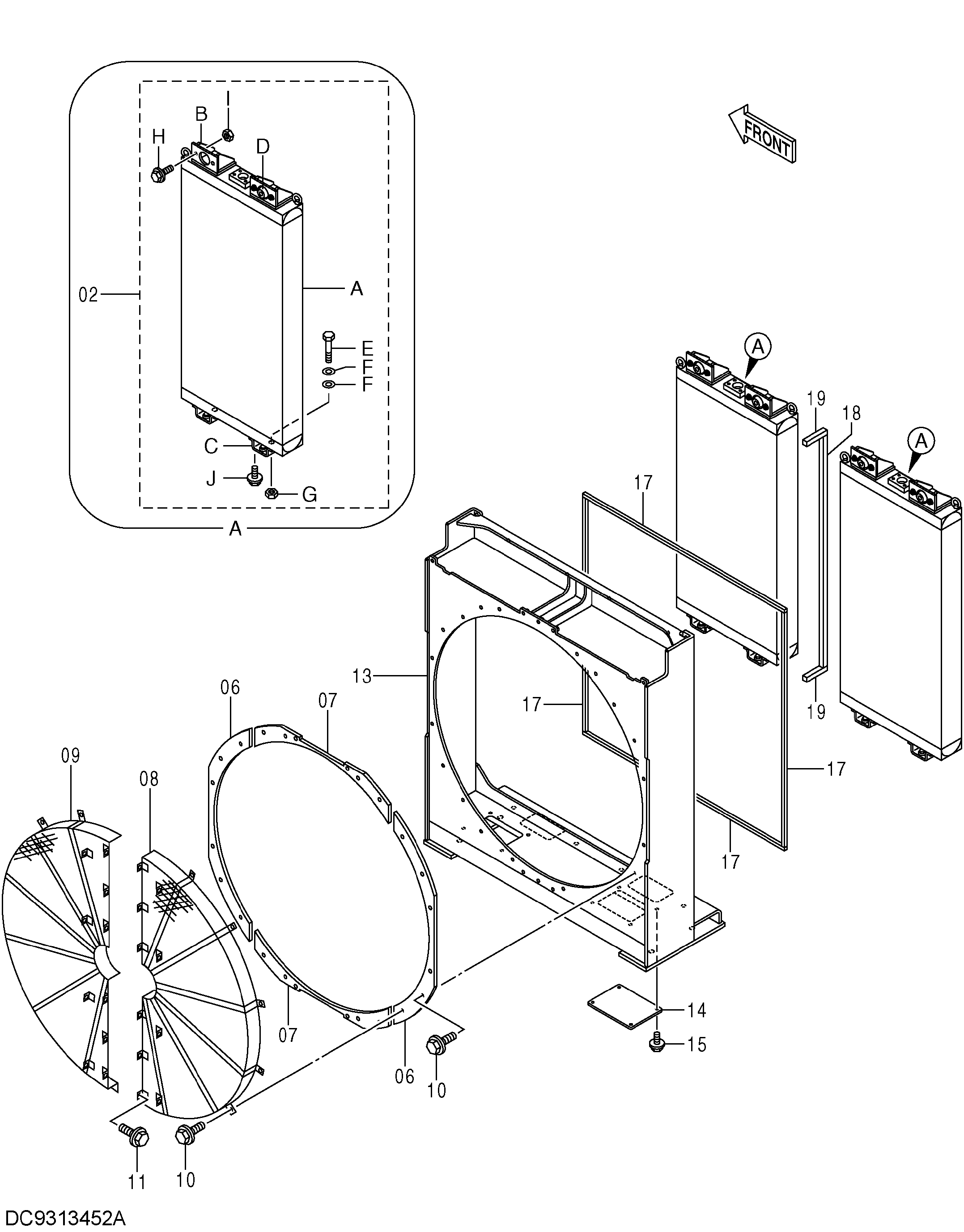

Заводская схема «Масляный радиатор» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | YA00008446 | Масляный радиатор | 2 |
| 02A | YA00011974 | Масляный радиатор | 1 |
| 02B | YA00001165 | Кронштейн | 2 |
| 02C | YA00001166 | Кронштейн | 2 |
| 02D | YA00001167 | Резиновая прокладка | 4 |
| 02E | YA00001168 | Болт | 4 |
| 02F | YA00001169 | Шайба | 8 |
| 02G | YA00001170 | Гайка | 4 |
| 02H | J271230 | Болт с шайбой | 8 |
| 02HA | J901230 | Болт | 1 |
| 02HB | J222012 | Шайба | 1 |
| 02I | J950012 | Гайка | 8 |
| 02J | J271020 | Болт с шайбой | 16 |
| 02JA | J901020 | Болт | 1 |
| 02JB | J222010 | Шайба | 1 |
| 06 | YA00001026 | Пластина | 2 |
| 07 | YA00001027 | Пластина | 2 |
| 08 | YA00003772 | Сетка | 1 |
| 09 | YA00003773 | Сетка | 1 |
| 10 | J271240 | Болт с шайбой | 20 |
| 10A | J901240 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271230 | Болт с шайбой | 6 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 5012391 | Рама | 1 |
| 14 | 4720279 | Пластина | 2 |
| 15 | J271030 | Болт с шайбой | 8 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4722696 | Резиновая прокладка | 4 |
| 18 | YA00010001 | Уплотнение | 1 |
| 19 | YA00010002 | Уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
