Пол (экскаватор) — HITACHI EX5600-6LD

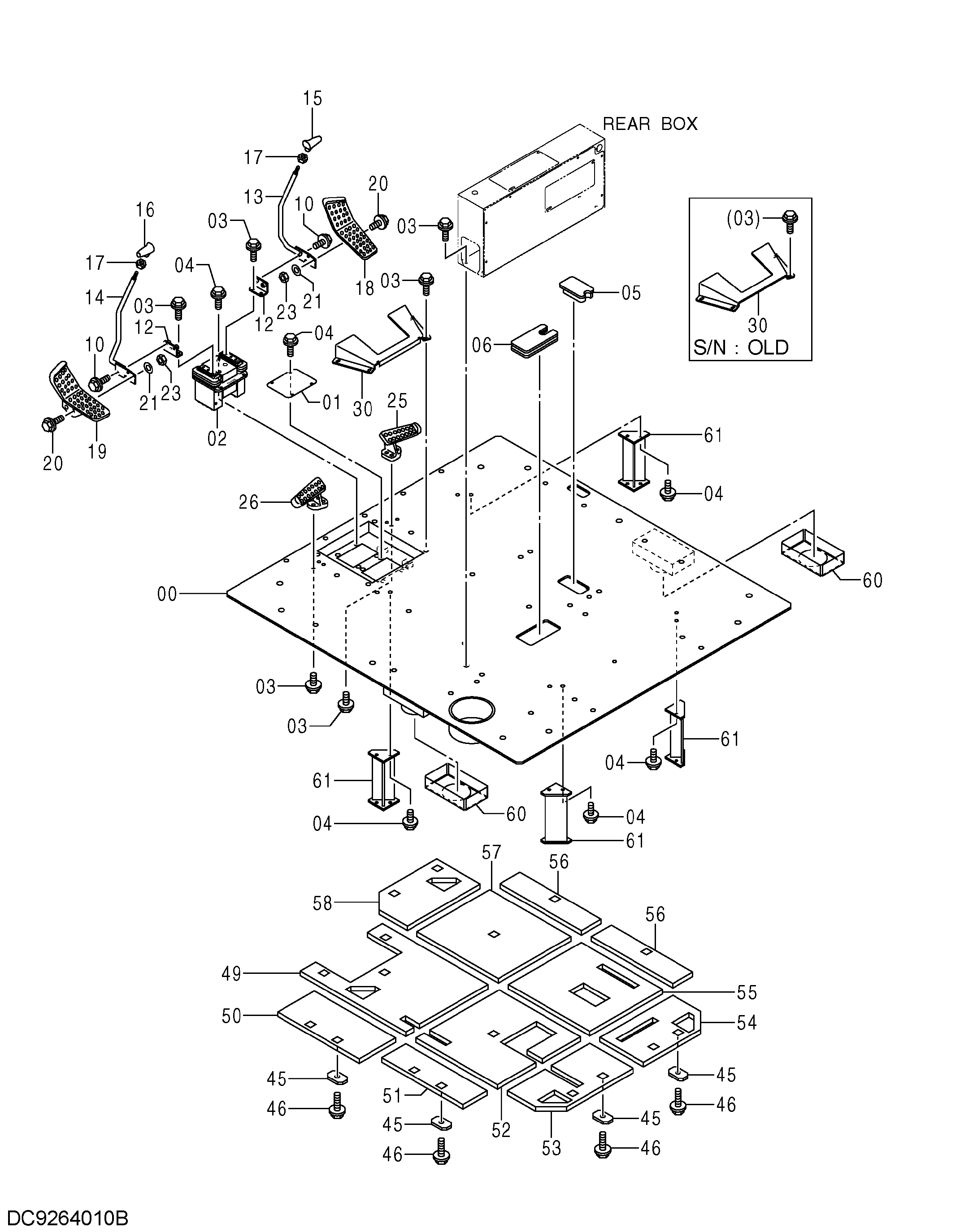

Заводская схема «Пол (экскаватор)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010377 | Пластина | 1 |
| 01 | 4654152 | Крышка | 1 |
| 02 | 4621572 | Контроллер | 1 |
| 03 | J271030 | Болт с шайбой | 18 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271035 | Болт с шайбой | 16 |
| 04A | J901035 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 9768042 | Резиновая прокладка | 1 |
| 06 | 9768041 | Резиновая прокладка | 1 |
| 10 | J271020 | Болт с шайбой | 4 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 8096658 | Кронштейн | 2 |
| 13 | 8096051 | Рычаг | 1 |
| 14 | 8096054 | Рычаг | 1 |
| 15 | 2043585 | Рукоятка | 1 |
| 16 | 2043584 | Рукоятка | 1 |
| 17 | 4424185 | Гайка | 2 |
| 18 | 3079714 | Педаль | 1 |
| 19 | 3079715 | Педаль | 1 |
| 20 | J271040 | Болт с шайбой | 4 |
| 20A | J901040 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J222010 | Шайба | 4 |
| 23 | J950010 | Гайка | 4 |
| 25 | 1015478 | Подставка для ног | 1 |
| 26 | 1015477 | Подставка для ног | 1 |
| 30 | 8097362 замена: 3122518 | Крышка | 1 |
| 30 | 3122518 | Крышка | 1 |
| 45 | 4342861 | Пластина | 18 |
| 46 | J271025 | Болт с шайбой | 18 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 49 | 4644829 | Стекловата | 1 |
| 50 | 4621614 | Стекловата | 1 |
| 51 | 4621562 | Стекловата | 1 |
| 52 | 4644728 | Стекловата | 1 |
| 53 | 4644493 | Стекловата | 1 |
| 54 | 4644724 | Стекловата | 1 |
| 55 | 3102518 | Стекловата | 1 |
| 56 | 4621564 | Стекловата | 2 |
| 57 | 3102519 | Стекловата | 1 |
| 58 | 4644489 | Стекловата | 1 |
| 60 | 4647489 | Лента | 2 |
| 61 | 8057853 | Кронштейн | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
