Трубопроводы системы смазки (погрузчик ковш) — HITACHI EX5600-6LD

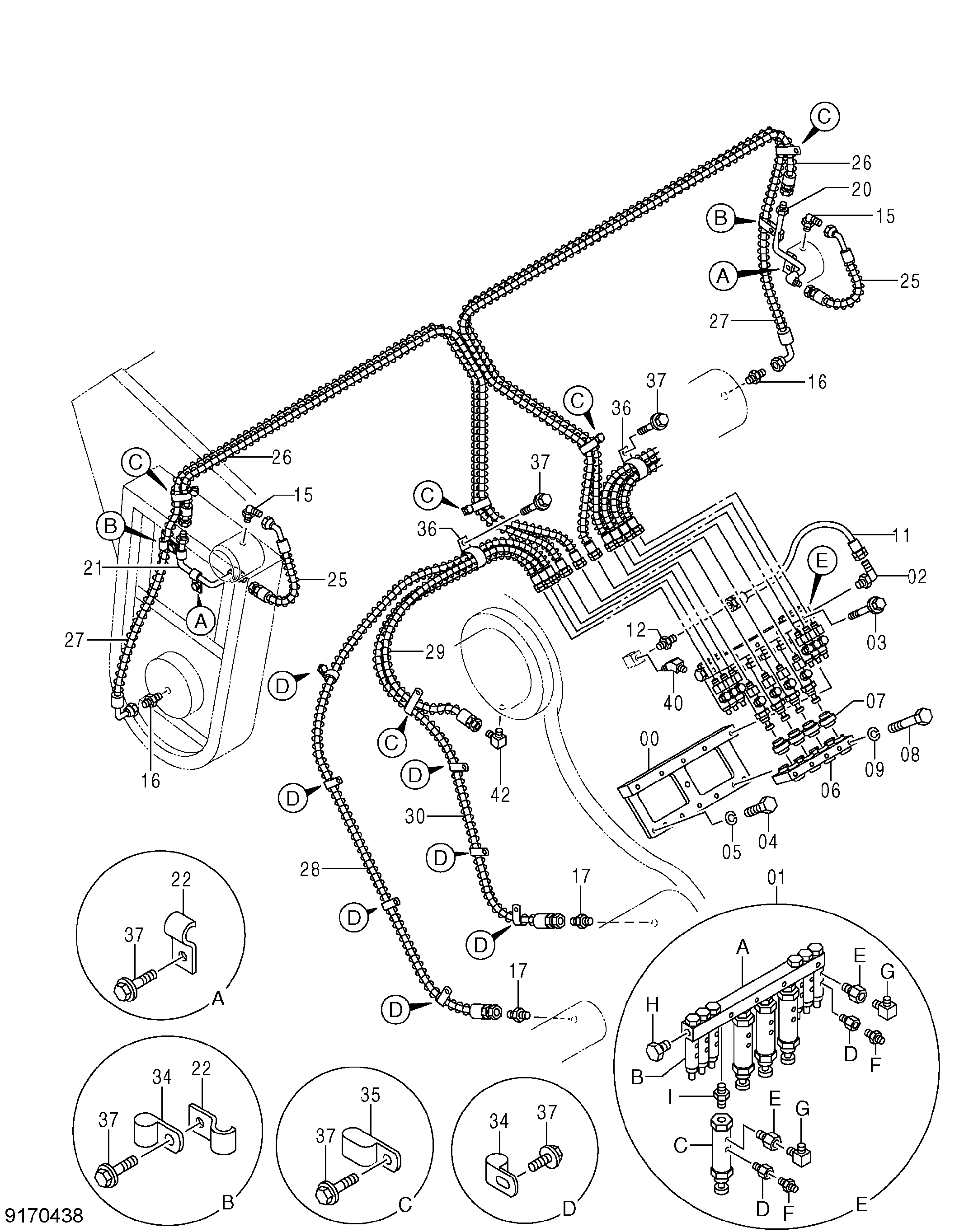

Заводская схема «Трубопроводы системы смазки (погрузчик ковш)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9749612 | Кронштейн | 1 |
| 01 | 4398748 | Клапан | 1 |
| 01A | 4431276 | Коллектор | 1 |
| 01B | 4182051 | Клапан | 6 |
| 01C | 4431286 | Клапан | 4 |
| 01D | 4191349 | Адаптер | 10 |
| 01E | 4253567 | Адаптер | 10 |
| 01F | J75481 | Пресс-маслёнка | 10 |
| 01G | 4154656 | Угловой штуцер | 10 |
| 01H | 4092534 | Пробка | 1 |
| 01H1 | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4154671 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | J260845 | Болт с шайбой | 5 |
| 03A | J900845 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | J901640 | Болт | 3 |
| 05 | A590916 | Пружинная шайба | 3 |
| 06 | 4402110 | Хомут | 1 |
| 07 | 4402105 | Втулка | 4 |
| 08 | J901004 | Болт | 5 |
| 09 | A590910 | Пружинная шайба | 5 |
| 11 | 4269837 | Шланг | 1 |
| 12 | 4215650 | Адаптер | 1 |
| 15 | 4154670 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200465 | Адаптер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4154651 | Адаптер | 4 |
| 20 | 8069852 | Трубка | 1 |
| 21 | 8069853 | Трубка | 1 |
| 22 | 4078856 | Хомут | 4 |
| 25 | 4406850 | Шланг | 2 |
| 26 | 4402198 | Шланг | 2 |
| 27 | 4369493 | Шланг | 2 |
| 28 | 4402197 | Шланг | 2 |
| 29 | 4402195 | Шланг | 2 |
| 30 | 4402196 | Шланг | 2 |
| 34 | 4190277 | Зажим | 16 |
| 35 | 4190266 | Зажим | 6 |
| 36 | 4193848 | Зажим | 2 |
| 37 | J271020 | Болт с шайбой | 26 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 40 | 4190248 | Угловой штуцер | 1 |
| 42 | 4154656 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
