Топливные трубопроводы (правый) — HITACHI EX5600-6LD

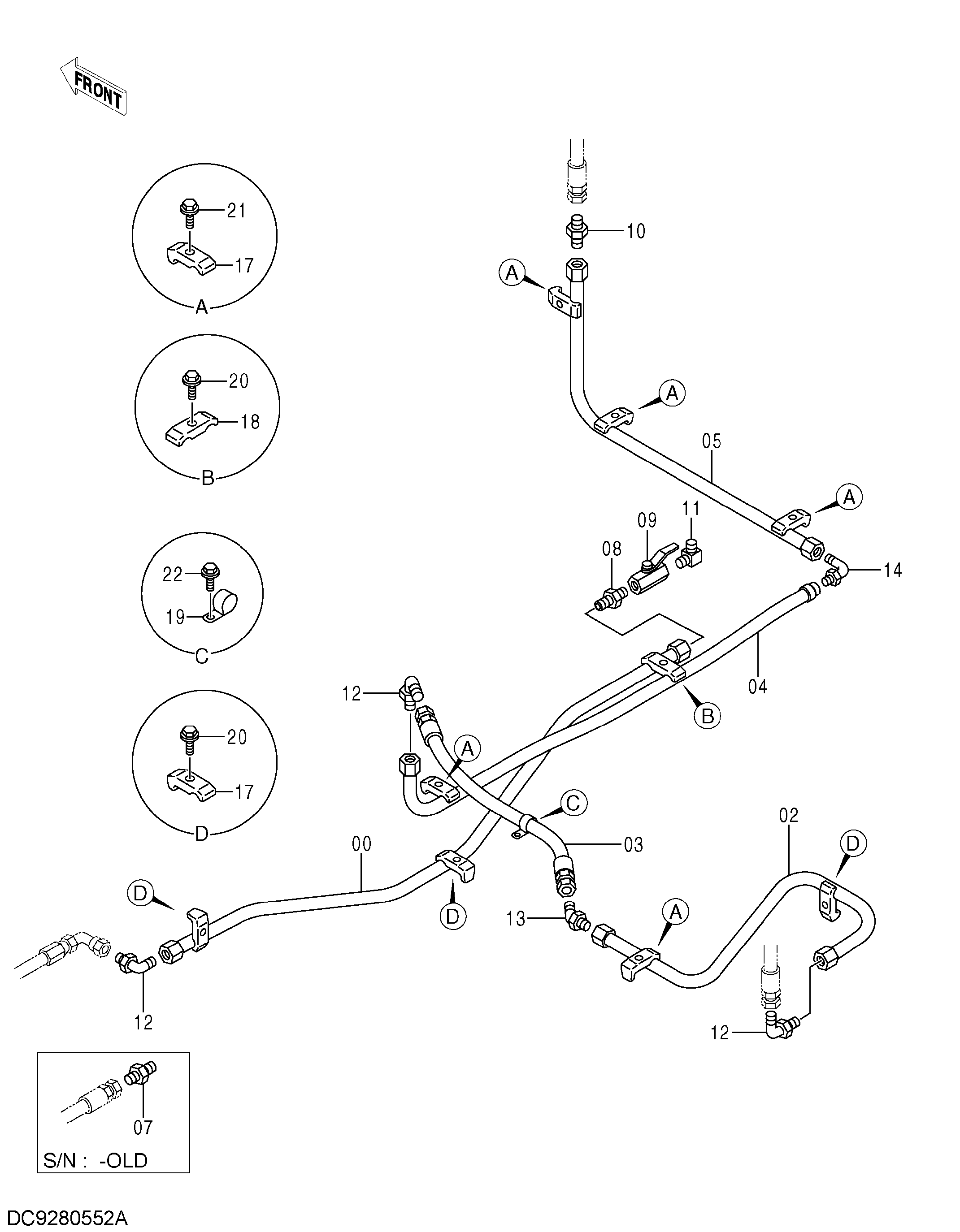

Заводская схема «Топливные трубопроводы (правый)» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111136 | Трубка | 1 |
| 02 | 8111137 | Трубка | 1 |
| 03 | 4675793 | Шланг | 1 |
| 04 | 9768622 | Трубка | 1 |
| 05 | 9768620 | Трубка | 1 |
| 07 | 4214444 | Адаптер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4184837 | Адаптер | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4245984 | Шаровой клапан | 1 |
| 10 | 4385019 | Адаптер | 1 |
| 11 | 4398473 | Угловой штуцер | 1 |
| 12 | 4156436 | Угловой штуцер | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4156436 | Угловой штуцер | 3 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4402233 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4102104 | Угловой штуцер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4053598 | Хомут трубки | 8 |
| 18 | 4053599 | Хомут трубки | 1 |
| 19 | 4190264 | Зажим | 1 |
| 20 | J271270 | Болт с шайбой | 4 |
| 20A | J901270 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | J271260 | Болт с шайбой | 5 |
| 21A | J901260 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | J271025 | Болт с шайбой | 1 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
