Аккумулятор — HITACHI EX5600-6LD

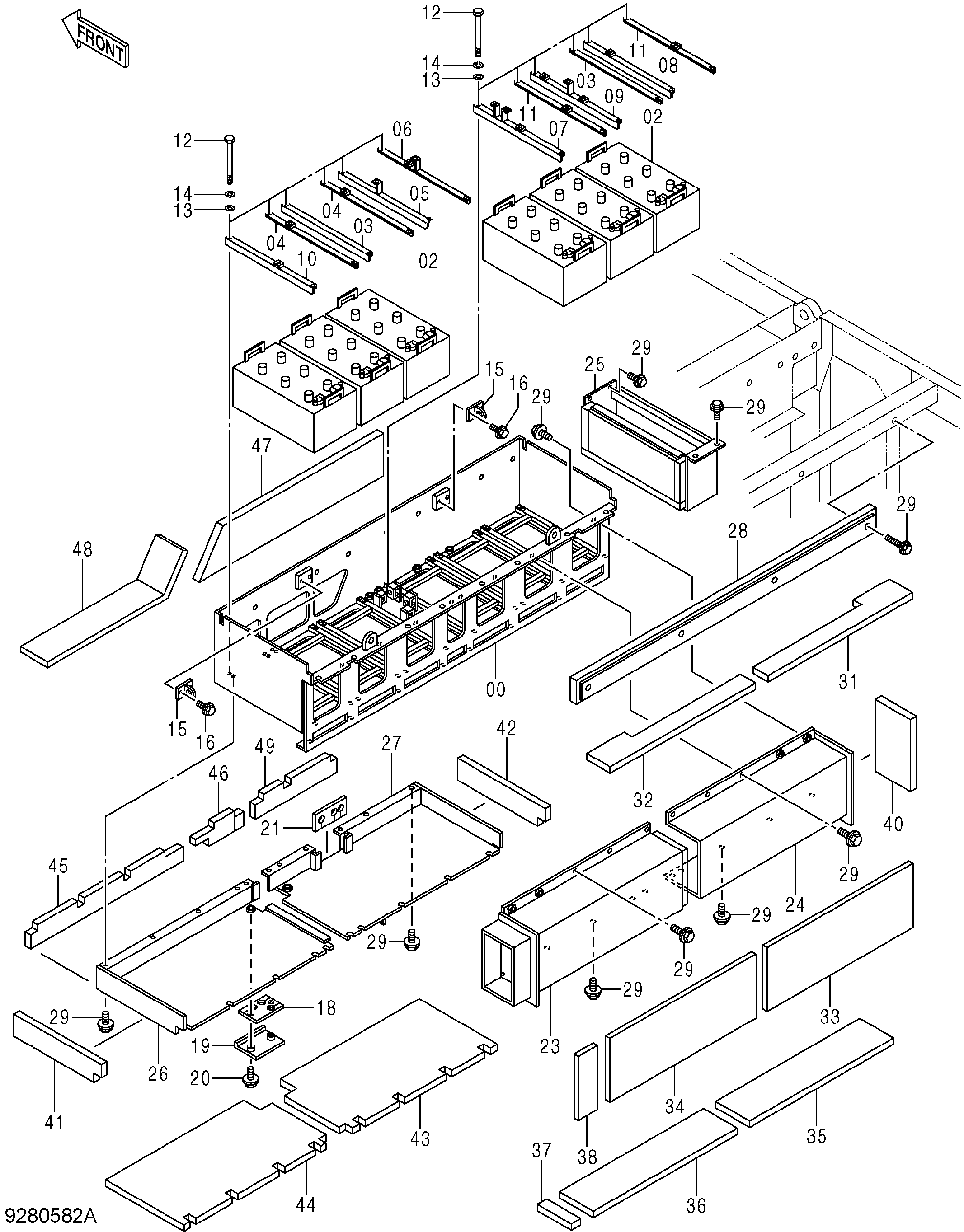

Заводская схема «Аккумулятор» для HITACHI EX5600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019678 | Короб аккумулятор | 1 |
| 02 | 4354442 | Аккумулятор | 6 |
| 03 | 4721387 | Держатель | 2 |
| 04 | 8124084 | Держатель | 2 |
| 05 | 8124086 | Держатель | 1 |
| 06 | 8124098 | Держатель | 1 |
| 07 | 8124099 | Держатель | 1 |
| 08 | 8124101 | Держатель | 1 |
| 09 | 8124100 | Держатель | 1 |
| 10 | 8124060 | Держатель | 1 |
| 11 | 8124061 | Держатель | 2 |
| 12 | 4314067 | Болт | 24 |
| 13 | A590110 | Плоская шайба | 24 |
| 14 | A590910 | Пружинная шайба | 24 |
| 15 | 9755902 | Крюк | 2 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4446606 | Резиновая прокладка | 1 |
| 19 | 9755889 | Крышка | 1 |
| 20 | J271040 | Болт с шайбой | 2 |
| 20A | J901040 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4446608 | Резиновая прокладка | 3 |
| 23 | 7053371 | Крышка | 1 |
| 24 | 7053372 | Крышка | 1 |
| 25 | 7053373 | Крышка | 1 |
| 26 | 7039513 | Крышка | 1 |
| 27 | 7039515 | Крышка | 1 |
| 28 | 9768306 | Крышка | 1 |
| 29 | J281035 | Болт с шайбой | 39 |
| 29A | J901035 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 31 | 4446744 | Резиновая прокладка | 1 |
| 32 | 4677629 | Резиновая прокладка | 1 |
| 33 | 4446746 | Резиновая прокладка | 1 |
| 34 | 4677630 | Резиновая прокладка | 1 |
| 35 | 4446748 | Резиновая прокладка | 1 |
| 36 | 4677631 | Резиновая прокладка | 1 |
| 37 | 4677632 | Резиновая прокладка | 1 |
| 38 | 4693941 | Резиновая прокладка | 1 |
| 40 | 4446753 | Резиновая прокладка | 1 |
| 41 | 4446754 | Резиновая прокладка | 1 |
| 42 | 4446762 | Резиновая прокладка | 1 |
| 43 | 4446755 | Резиновая прокладка | 1 |
| 44 | 4446756 | Резиновая прокладка | 1 |
| 45 | 4446757 | Резиновая прокладка | 1 |
| 46 | 4446758 | Резиновая прокладка | 1 |
| 47 | 4677633 | Резиновая прокладка | 1 |
| 48 | 4677634 | Резиновая прокладка | 1 |
| 49 | 4446759 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
